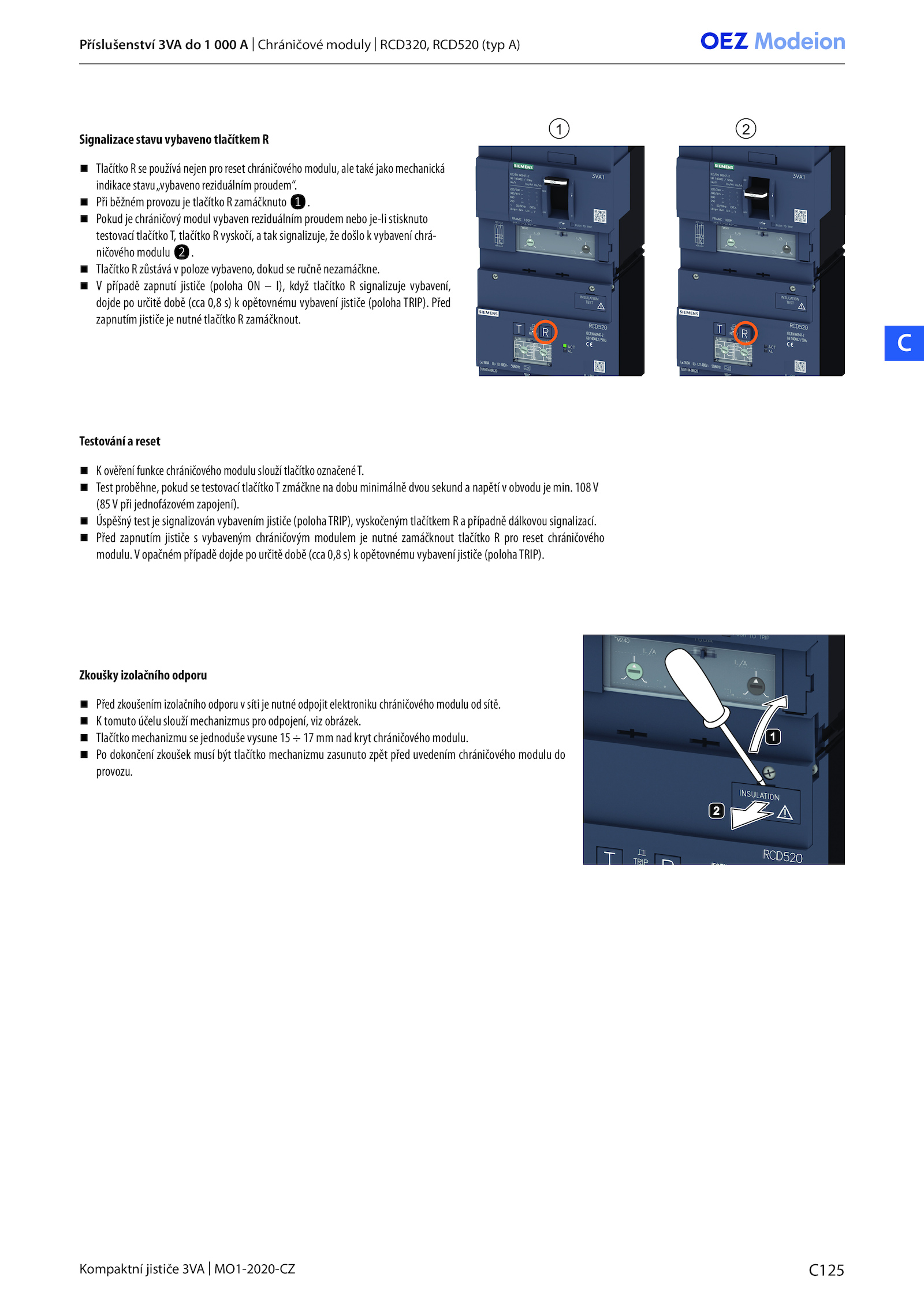

Signalizace stavu vybaveno tlačítkem R
Testování reset
Zkoušky izolačního odporu
Tlačítko používá nejen pro reset chráničového modulu, ale také jako mechanická
indikace stavu„vybaveno reziduálním proudem“.
Tlačítko mechanizmu jednoduše vysune nad kryt chráničového modulu.
Test proběhne, pokud testovací tlačítkoT zmáčkne dobu minimálně dvou sekund napětí obvodu min. 108V
(85V při jednofázovém zapojení).
Tlačítko zůstává poloze vybaveno, dokud ručně nezamáčkne.V opačném případě dojde určitě době (cca 0,8 opětovnému vybavení jističe (polohaTRIP).
Po dokončení zkoušek musí být tlačítko mechanizmu zasunuto zpět před uvedením chráničového modulu do
provozu.
1 2
1
2
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
.
Úspěšný test signalizován vybavením jističe (polohaTRIP), vyskočeným tlačítkem případně dálkovou signalizací.
Před zkoušením izolačního odporu síti nutné odpojit elektroniku chráničového modulu sítě.
K ověření funkce chráničového modulu slouží tlačítko označenéT. Před
zapnutím jističe nutné tlačítko zamáčknout.
K tomuto účelu slouží mechanizmus pro odpojení, viz obrázek.
V případě zapnutí jističe (poloha I), když tlačítko signalizuje vybavení,
dojde určitě době (cca 0,8 opětovnému vybavení jističe (poloha TRIP).
Před zapnutím jističe vybaveným chráničovým modulem nutné zamáčknout tlačítko pro reset chráničového
modulu.
Pokud chráničový modul vybaven reziduálním proudem nebo je-li stisknuto
testovací tlačítkoT, tlačítko vyskočí, tak signalizuje, došlo vybavení chrá-
ničového modulu ❷.
Při běžném provozu tlačítko zamáčknuto ❶
