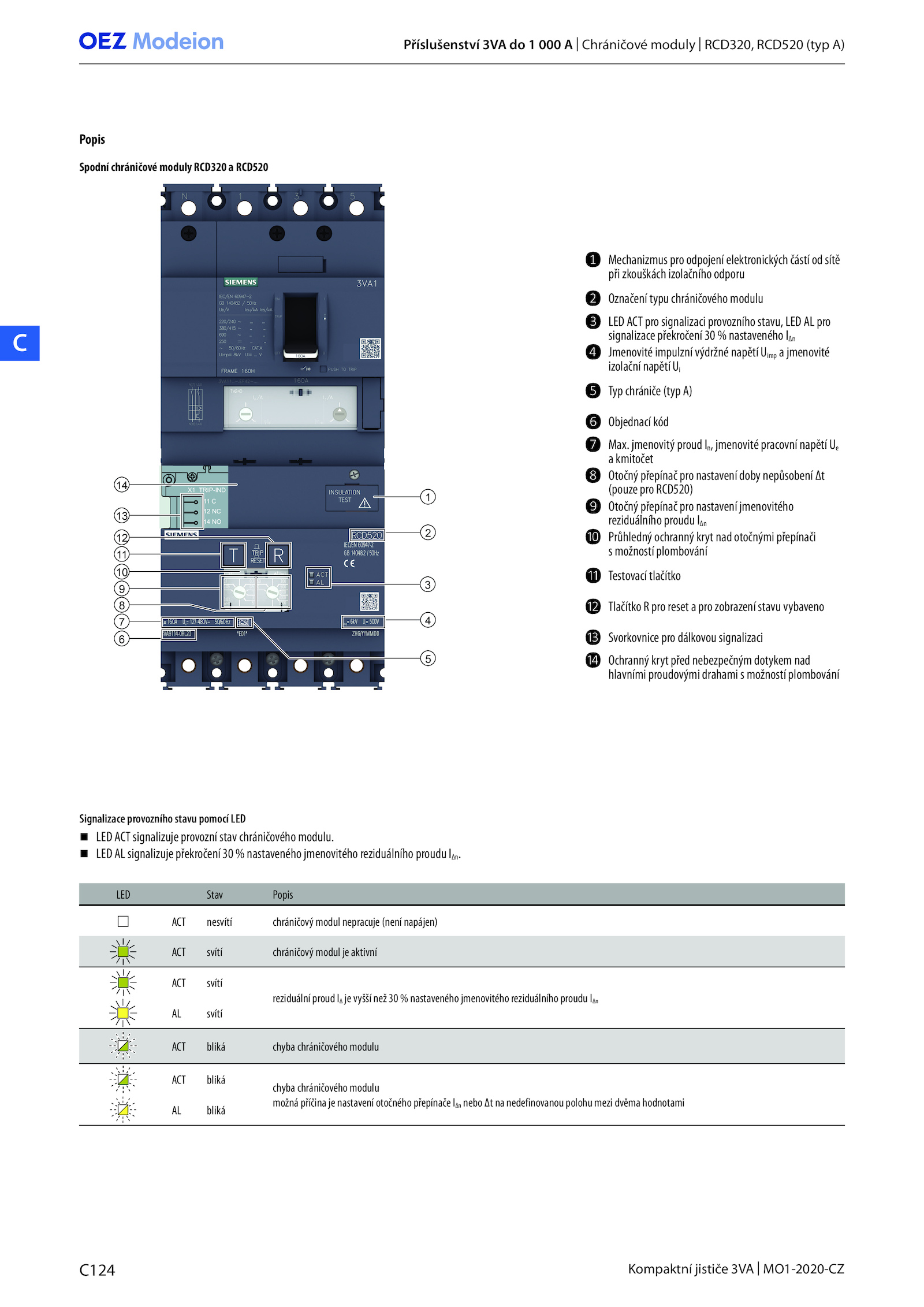

Popis
Spodní chráničové moduly RCD320 RCD520
❶ Mechanizmus pro odpojení elektronických částí sítě
při zkouškách izolačního odporu
❷ Označení typu chráničového modulu
❸ LED ACT pro signalizaci provozního stavu, LED pro
signalizace překročení nastaveného IΔn
❹ Jmenovité impulzní výdržné napětí Uimp jmenovité
izolační napětí Ui
❺ Typ chrániče (typ A)
❻ Objednací kód
❼ Max.
LED Stav Popis
ACT nesvítí chráničový modul nepracuje (není napájen)
ACT svítí chráničový modul aktivní
ACT svítí
reziduální proud vyšší než nastaveného jmenovitého reziduálního proudu IΔn
AL svítí
ACT bliká chyba chráničového modulu
ACT bliká
chyba chráničového modulu
možná příčina nastavení otočného přepínače IΔn nebo nedefinovanou polohu mezi dvěma hodnotami
AL bliká
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
. jmenovitý proud In, jmenovité pracovní napětí Ue
a kmitočet
❽ Otočný přepínač pro nastavení doby nepůsobení Δt
(pouze pro RCD520)
❾ Otočný přepínač pro nastavení jmenovitého
reziduálního proudu IΔn
❿ Průhledný ochranný kryt nad otočnými přepínači
s možností plombování
⓫ Testovací tlačítko
⓬ Tlačítko pro reset pro zobrazení stavu vybaveno
⓭ Svorkovnice pro dálkovou signalizaci
⓮ Ochranný kryt před nebezpečným dotykem nad
hlavními proudovými drahami možností plombování
X1 TRIP-IND
11 C
12 NC
14 NO
1
2
3
4
5
6
7
10
8
9
11
12
13
14
Signalizace provozního stavu pomocí LED
LED ACT signalizuje provozní stav chráničového modulu.
LED signalizuje překročení nastaveného jmenovitého reziduálního proudu IΔn
