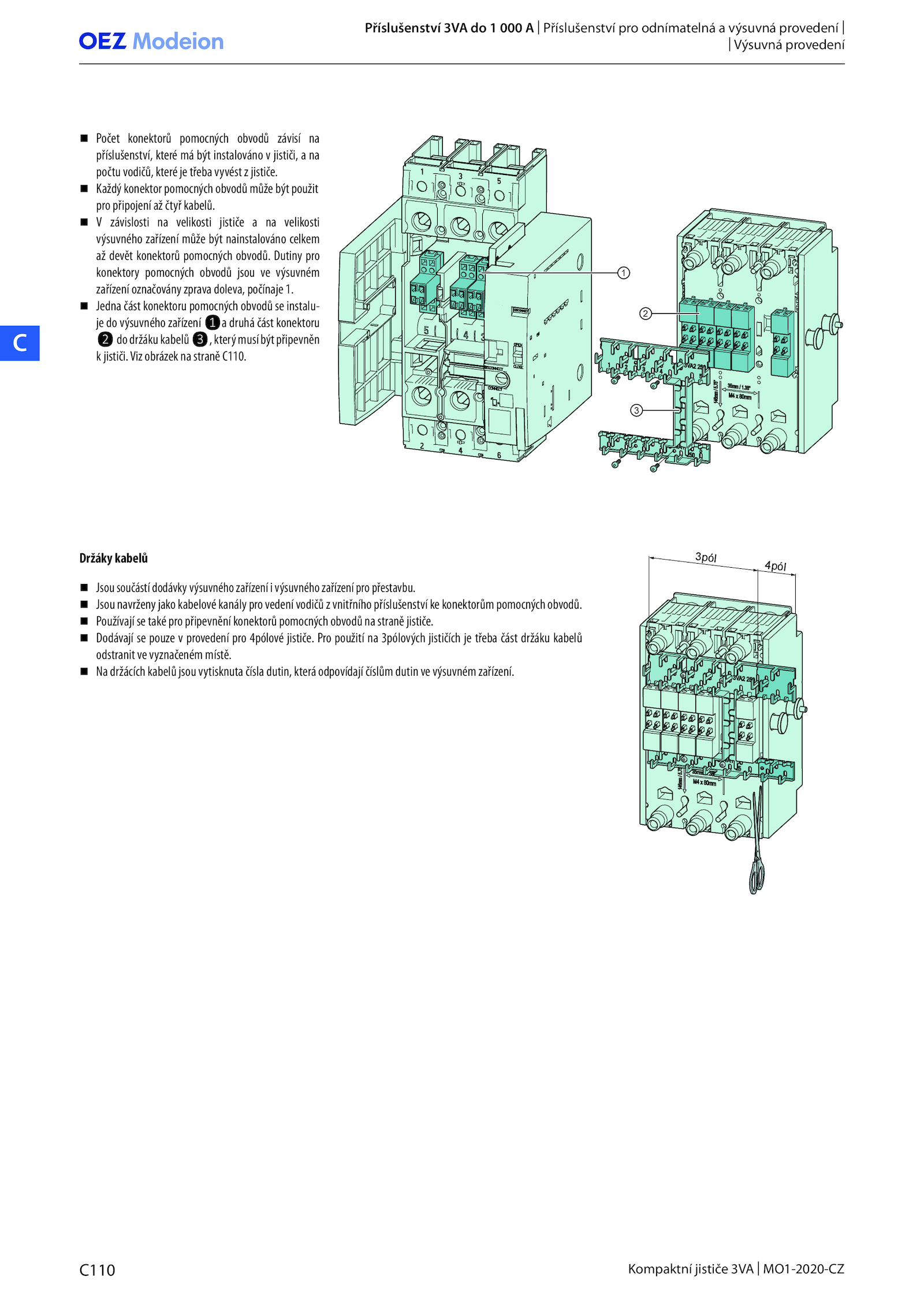

 Používají také pro připevnění konektorů pomocných obvodů straně jističe.  Jsou navrženy jako kabelové kanály pro vedení vodičů vnitřního příslušenství konektorům pomocných obvodů.  V závislosti velikosti jističe velikosti výsuvného zařízení může být nainstalováno celkem až devět konektorů pomocných obvodů. Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení | | Výsuvná provedení .  Každý konektor pomocných obvodů může být použit pro připojení čtyř kabelů.Kompaktní jističe 3VA MO1-2020-CZ C C110 3 2 1 3pól 4pól Držáky kabelů  Jsou součástí dodávky výsuvného zařízení výsuvného zařízení pro přestavbu.  Dodávají pouze provedení pro 4pólové jističe.  Počet konektorů pomocných obvodů závisí na příslušenství, které být instalováno jističi, na počtu vodičů, které třeba vyvést jističe. Dutiny pro konektory pomocných obvodů jsou výsuvném zařízení označovány zprava doleva, počínaje 1.  Jedna část konektoru pomocných obvodů instalu- je výsuvného zařízení druhá část konektoru ❷dodržákukabelů❸,kterýmusíbýtpřipevněn k jističi. Pro použití 3pólových jističích třeba část držáku kabelů odstranit vyznačeném místě.Viz obrázek straně C110.  Na držácích kabelů jsou vytisknuta čísla dutin, která odpovídají číslům dutin výsuvném zařízení
