Kompaktní jističe 3VA MO1-2020-CZ
C
C109
1
2
1
3
4

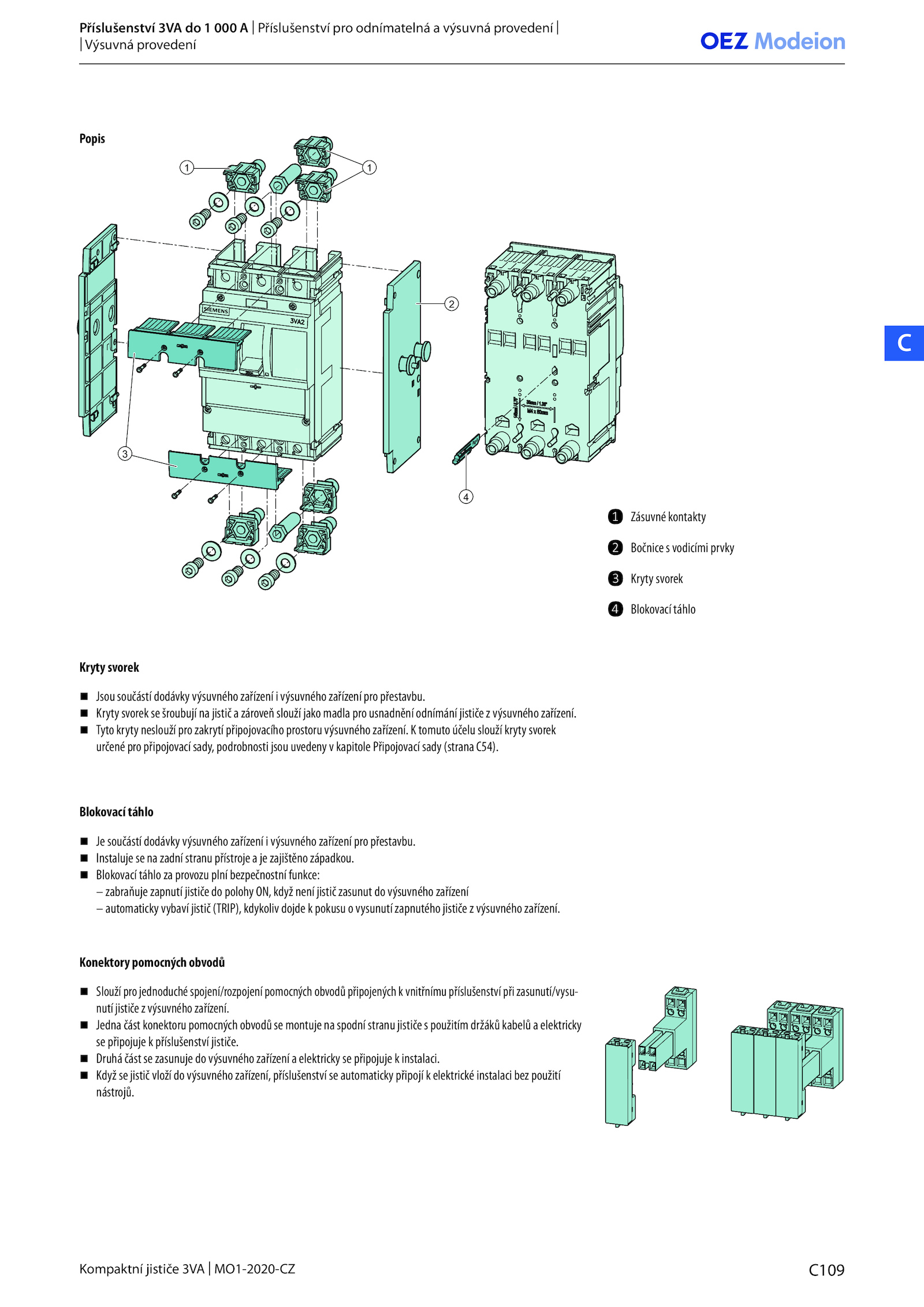

❶ Zásuvné kontakty
❷ Bočnice vodicími prvky
❸ Kryty svorek
❹ Blokovací táhlo
Kryty svorek
Blokovací táhlo
Konektory pomocných obvodů
Popis
Jsou součástí dodávky výsuvného zařízení výsuvného zařízení pro přestavbu.
Když jistič vloží výsuvného zařízení, příslušenství automaticky připojí elektrické instalaci bez použití
nástrojů.
Kryty svorek šroubují jistič zároveň slouží jako madla pro usnadnění odnímání jističe výsuvného zařízení.
Instaluje zadní stranu přístroje zajištěno západkou.
Slouží pro jednoduché spojení/rozpojení pomocných obvodů připojených vnitřnímu příslušenství při zasunutí/vysu-
nutí jističe výsuvného zařízení.
Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení |
| Výsuvná provedení
.
Tyto kryty neslouží pro zakrytí připojovacího prostoru výsuvného zařízení. tomuto účelu slouží kryty svorek
určené pro připojovací sady, podrobnosti jsou uvedeny kapitole Připojovací sady (strana C54).
Je součástí dodávky výsuvného zařízení výsuvného zařízení pro přestavbu.
Druhá část zasunuje výsuvného zařízení elektricky připojuje instalaci.
Blokovací táhlo provozu plní bezpečnostní funkce:
– zabraňuje zapnutí jističe polohy ON, když není jistič zasunut výsuvného zařízení
– automaticky vybaví jistič (TRIP), kdykoliv dojde pokusu vysunutí zapnutého jističe výsuvného zařízení.
Jedna část konektoru pomocných obvodů montuje spodní stranu jističe použitím držáků kabelů elektricky
se připojuje příslušenství jističe
