Viz obrázek straně C101.
Používají také pro připevnění konektorů pomocných obvodů straně jističe.
Dodávají pouze provedení pro 4pólové jističe.

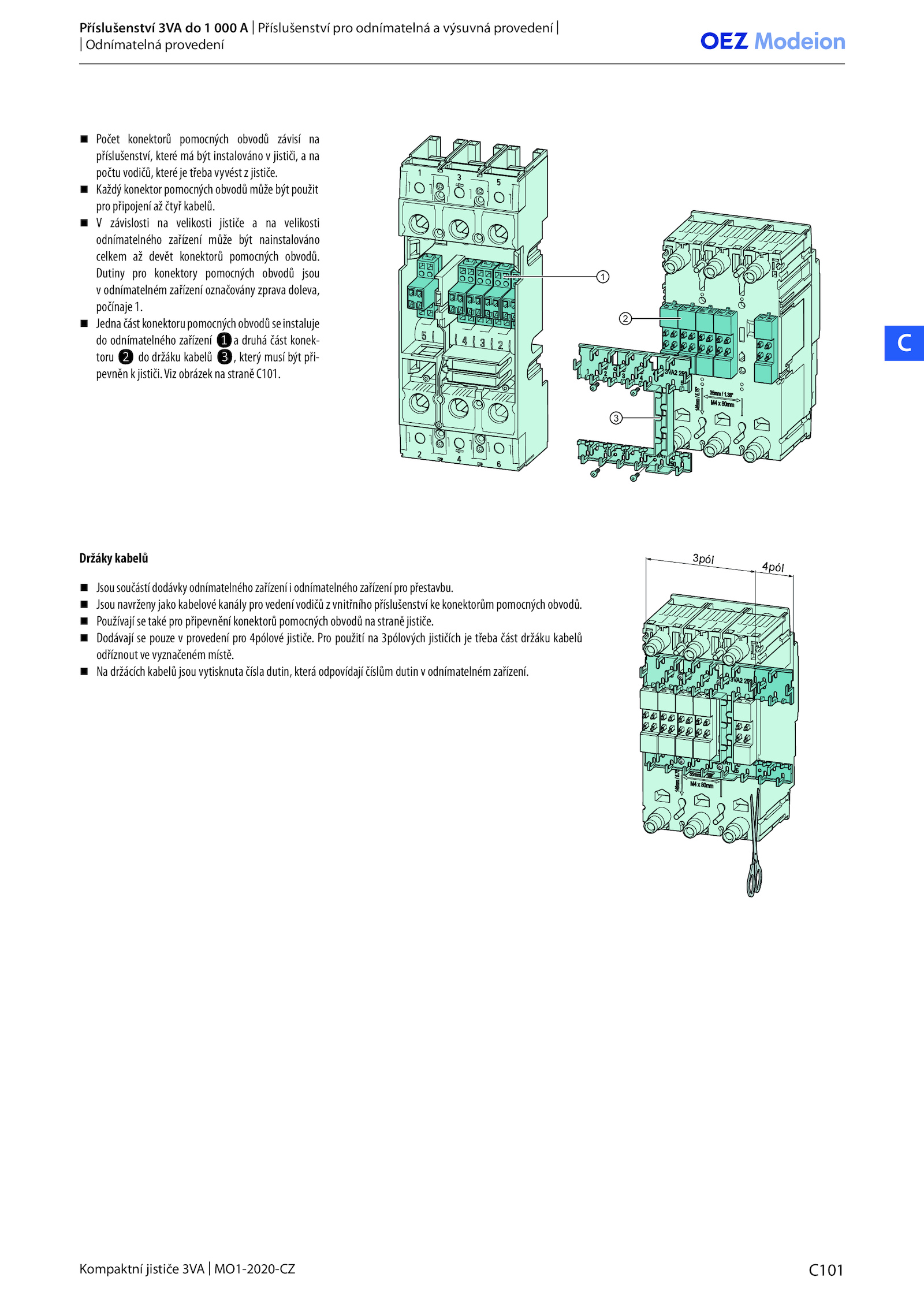

Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení |
| Odnímatelná provedení
.
Počet konektorů pomocných obvodů závisí na
příslušenství, které být instalováno jističi, na
počtu vodičů, které třeba vyvést jističe.
Jednačástkonektorupomocnýchobvodůseinstaluje
do odnímatelného zařízení druhá část konek-
toru držáku kabelů který musí být při-
pevněn jističi. Pro použití 3pólových jističích třeba část držáku kabelů
odříznout vyznačeném místě.
Dutiny pro konektory pomocných obvodů jsou
v odnímatelném zařízení označovány zprava doleva,
počínaje 1.
Každý konektor pomocných obvodů může být použit
pro připojení čtyř kabelů.
V závislosti velikosti jističe velikosti
odnímatelného zařízení může být nainstalováno
celkem devět konektorů pomocných obvodů.Kompaktní jističe 3VA MO1-2020-CZ
C
C101
3
2
1
3pól
4pól
Držáky kabelů
Jsou součástí dodávky odnímatelného zařízení odnímatelného zařízení pro přestavbu.
Na držácích kabelů jsou vytisknuta čísla dutin, která odpovídají číslům dutin odnímatelném zařízení.
Jsou navrženy jako kabelové kanály pro vedení vodičů vnitřního příslušenství konektorům pomocných obvodů
