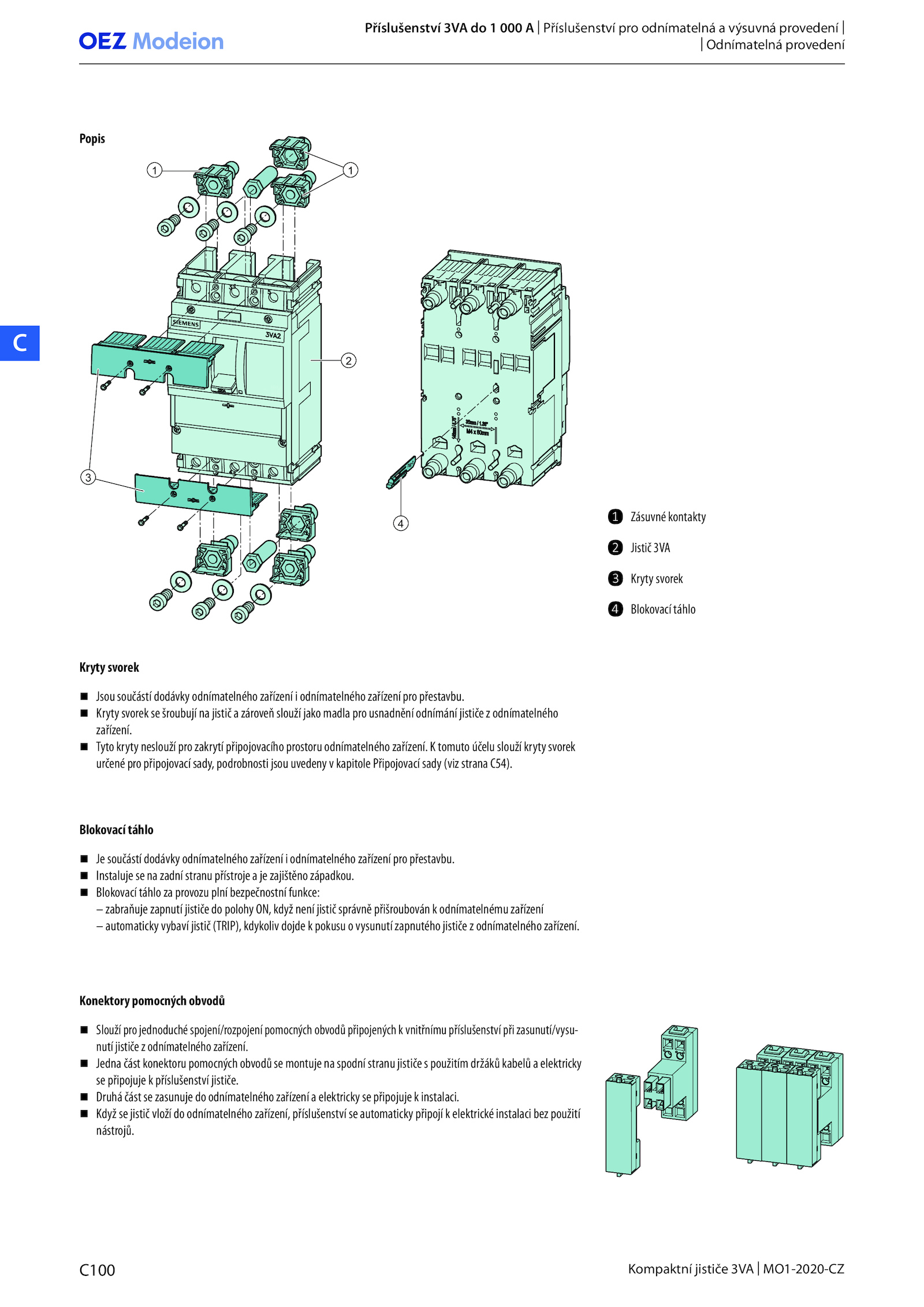

Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení |
| Odnímatelná provedení
.Kompaktní jističe 3VA MO1-2020-CZ
C
C100
1
2
1
3
4
❶ Zásuvné kontakty
❷ Jistič 3VA
❸ Kryty svorek
❹ Blokovací táhlo
Kryty svorek
Blokovací táhlo
Konektory pomocných obvodů
Popis
Jsou součástí dodávky odnímatelného zařízení odnímatelného zařízení pro přestavbu.
Druhá část zasunuje odnímatelného zařízení elektricky připojuje instalaci.
Jedna část konektoru pomocných obvodů montuje spodní stranu jističe použitím držáků kabelů elektricky
se připojuje příslušenství jističe.
Slouží pro jednoduché spojení/rozpojení pomocných obvodů připojených vnitřnímu příslušenství při zasunutí/vysu-
nutí jističe odnímatelného zařízení.
Kryty svorek šroubují jistič zároveň slouží jako madla pro usnadnění odnímání jističe odnímatelného
zařízení.
Instaluje zadní stranu přístroje zajištěno západkou.
Je součástí dodávky odnímatelného zařízení odnímatelného zařízení pro přestavbu. tomuto účelu slouží kryty svorek
určené pro připojovací sady, podrobnosti jsou uvedeny kapitole Připojovací sady (viz strana C54).
Tyto kryty neslouží pro zakrytí připojovacího prostoru odnímatelného zařízení.
Blokovací táhlo provozu plní bezpečnostní funkce:
– zabraňuje zapnutí jističe polohy ON, když není jistič správně přišroubován odnímatelnému zařízení
– automaticky vybaví jistič (TRIP), kdykoliv dojde pokusu vysunutí zapnutého jističe odnímatelného zařízení.
Když jistič vloží odnímatelného zařízení, příslušenství automaticky připojí elektrické instalaci bez použití
nástrojů
