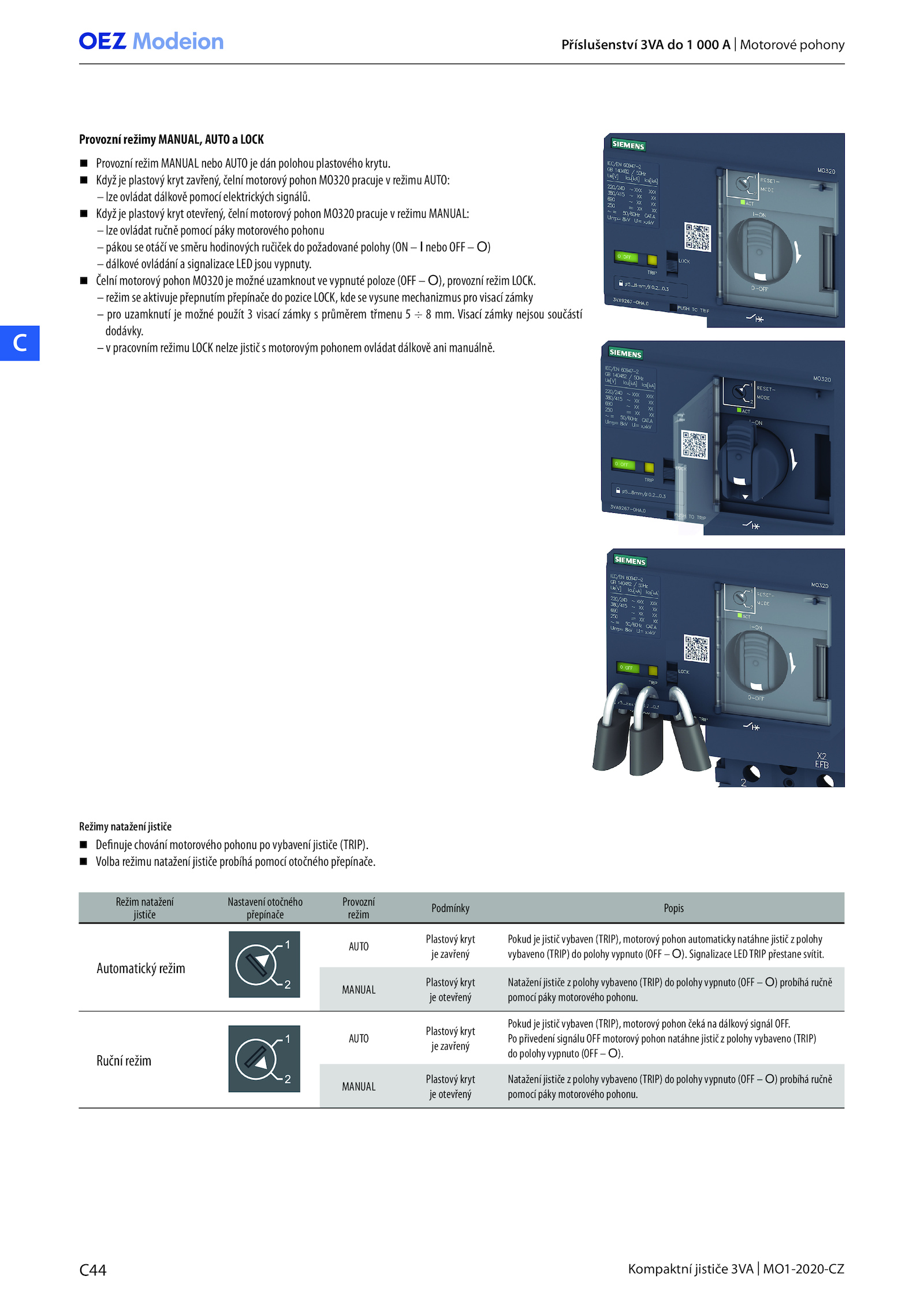

Provozní režimy MANUAL, AUTO LOCK
Provozní režim MANUAL nebo AUTO dán polohou plastového krytu. Visací zámky nejsou součástí
dodávky.
Když plastový kryt zavřený, čelní motorový pohon MO320 pracuje režimu AUTO:
– lze ovládat dálkově pomocí elektrických signálů.
– režim aktivuje přepnutím přepínače pozice LOCK, kde vysune mechanizmus pro visací zámky
– pro uzamknutí možné použít visací zámky průměrem třmenu mm.
Po přivedení signálu OFF motorový pohon natáhne jistič polohy vybaveno (TRIP)
do polohy vypnuto (OFF O).
MANUAL
Plastový kryt
je otevřený
Natažení jističe polohy vybaveno (TRIP) polohy vypnuto (OFF probíhá ručně
pomocí páky motorového pohonu.
Příslušenství 3VA 000 Motorové pohony
.
Ruční režim
AUTO
Plastový kryt
je zavřený
Pokud jistič vybaven (TRIP), motorový pohon čeká dálkový signál OFF.
Volba režimu natažení jističe probíhá pomocí otočného přepínače. Signalizace LEDTRIP přestane svítit.
– pracovním režimu LOCK nelze jistič motorovým pohonem ovládat dálkově ani manuálně.
MANUAL
Plastový kryt
je otevřený
Natažení jističe polohy vybaveno (TRIP) polohy vypnuto (OFF probíhá ručně
pomocí páky motorového pohonu.
Režimy natažení jističe
Definuje chování motorového pohonu vybavení jističe (TRIP).
Když plastový kryt otevřený, čelní motorový pohon MO320 pracuje režimu MANUAL:
– lze ovládat ručně pomocí páky motorového pohonu
– pákou otáčí směru hodinových ručiček požadované polohy (ON nebo OFF O)
– dálkové ovládání signalizace LED jsou vypnuty.
Čelní motorový pohon MO320 možné uzamknout vypnuté poloze (OFF O), provozní režim LOCK.
Režim natažení
jističe
Nastavení otočného
přepínače
Provozní
režim
Podmínky Popis
Automatický režim
AUTO
Plastový kryt
je zavřený
Pokud jistič vybaven (TRIP), motorový pohon automaticky natáhne jistič polohy
vybaveno (TRIP) polohy vypnuto (OFF O)
