LED ACT LEDTRIP Stav motorového pohonu
bez napětí
motorový pohon provozu
motorový pohon provozu, signalizuje vybavení jističe (TRIP)
interní chyba
označuje poruchy, které lze odstranit (např.
Stav motorového pohonu signalizován pomocí LED ACT⓬ LEDTRIP ❸.C43
Kompaktní jističe 3VA MO1-2020-CZ
C
Čelní motorové pohony MO320
2
4
3
7
5
12
10
9
11
1
6
8

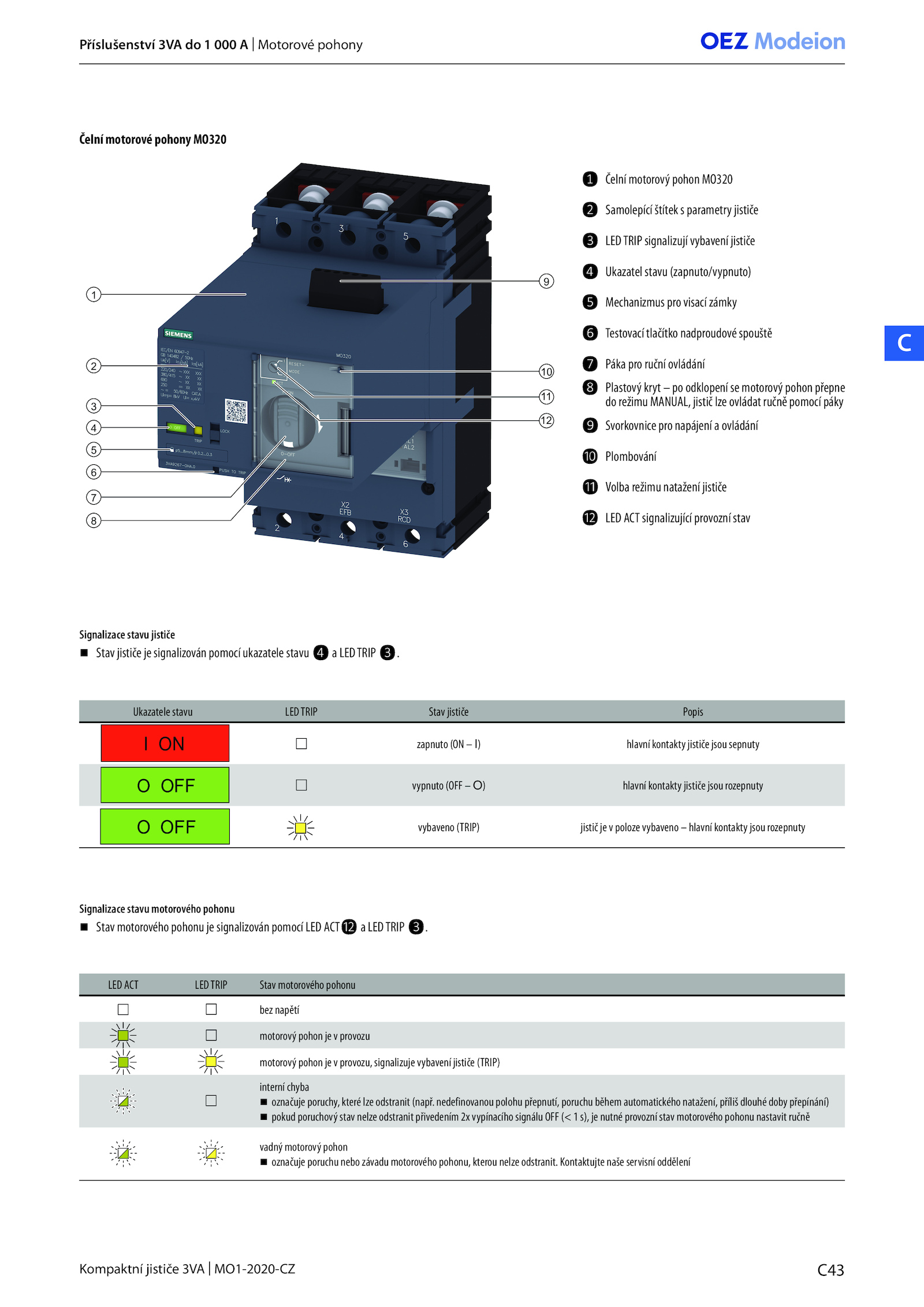

❶ Čelní motorový pohon MO320
❷ Samolepící štítek parametry jističe
❸ LEDTRIP signalizují vybavení jističe
❹ Ukazatel stavu (zapnuto/vypnuto)
❺ Mechanizmus pro visací zámky
❻ Testovací tlačítko nadproudové spouště
❼ Páka pro ruční ovládání
❽ Plastový kryt odklopení motorový pohon přepne
do režimu MANUAL, jistič lze ovládat ručně pomocí páky
❾ Svorkovnice pro napájení ovládání
❿ Plombování
⓫ Volba režimu natažení jističe
⓬ LED ACT signalizující provozní stav
Ukazatele stavu LEDTRIP Stav jističe Popis
I zapnuto (ON hlavní kontakty jističe jsou sepnuty
O OFF vypnuto (OFF hlavní kontakty jističe jsou rozepnuty
O OFF vybaveno (TRIP) jistič poloze vybaveno hlavní kontakty jsou rozepnuty
Signalizace stavu jističe
Signalizace stavu motorového pohonu
Stav jističe signalizován pomocí ukazatele stavu LEDTRIP ❸. nedefinovanou polohu přepnutí, poruchu během automatického natažení, příliš dlouhé doby přepínání)
pokud poruchový stav nelze odstranit přivedením vypínacího signálu OFF s), nutné provozní stav motorového pohonu nastavit ručně
vadný motorový pohon
označuje poruchu nebo závadu motorového pohonu, kterou nelze odstranit. Kontaktujte naše servisní oddělení
Příslušenství 3VA 000 Motorové pohony
