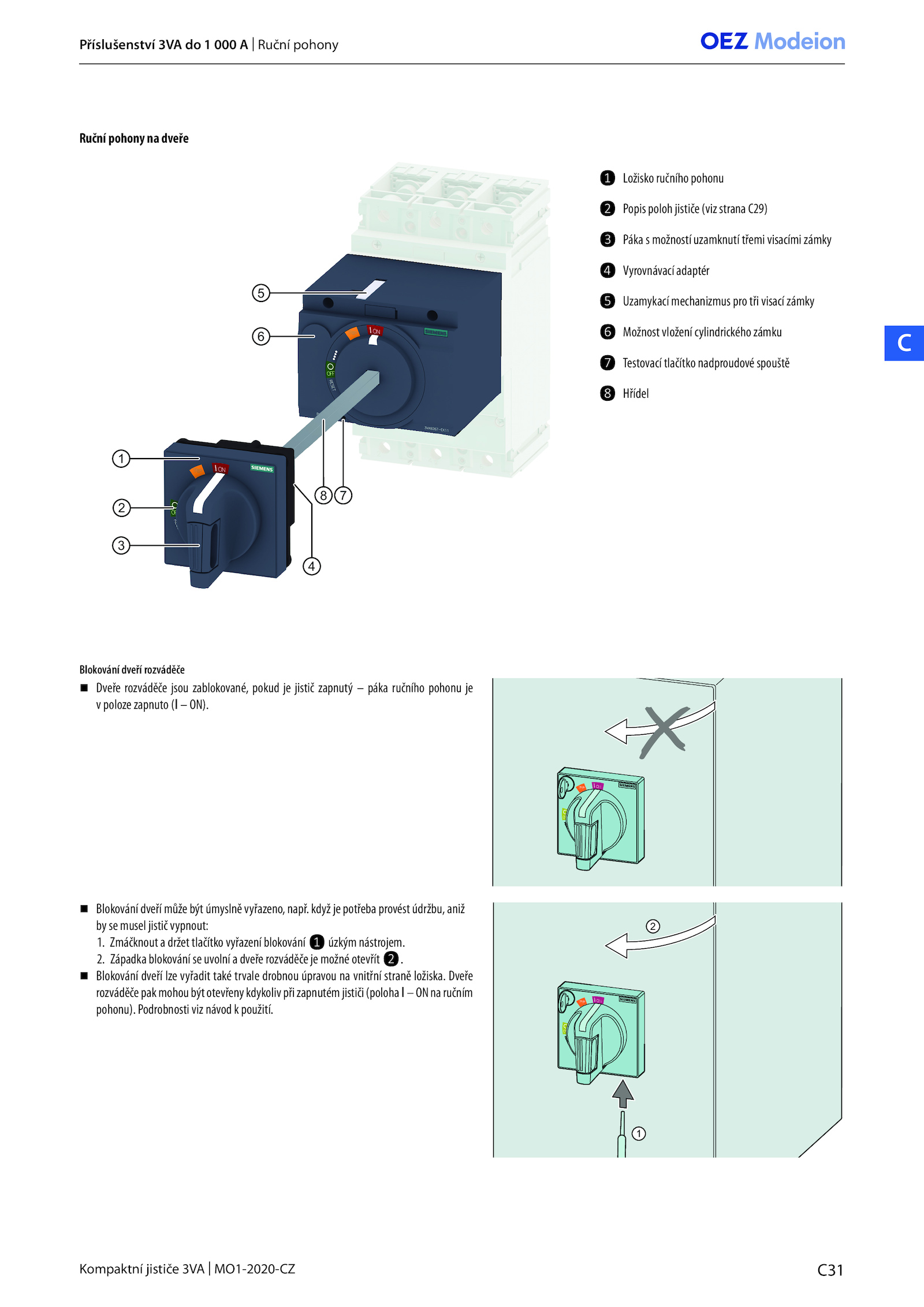

Ruční pohony dveře
3
1
2
4
8
6
5
7
❶ Ložisko ručního pohonu
❷ Popis poloh jističe (viz strana C29)
❸ Páka možností uzamknutí třemi visacími zámky
❹ Vyrovnávací adaptér
❺ Uzamykací mechanizmus pro tři visací zámky
❻ Možnost vložení cylindrického zámku
❼ Testovací tlačítko nadproudové spouště
❽ Hřídel
Blokování dveří rozváděče
Dveře rozváděče jsou zablokované, pokud jistič zapnutý páka ručního pohonu je
v poloze zapnuto ON). Podrobnosti viz návod použití. Zmáčknout držet tlačítko vyřazení blokování úzkým nástrojem.
Blokování dveří může být úmyslně vyřazeno, např.
Blokování dveří lze vyřadit také trvale drobnou úpravou vnitřní straně ložiska.
1
2
Příslušenství 3VA 000 Ruční pohony
. Západka blokování uvolní dveře rozváděče možné otevřít ❷. když potřeba provést údržbu, aniž
by musel jistič vypnout:
1. Dveře
rozváděčepakmohoubýtotevřenykdykolivpřizapnutémjističi(polohaI–ONnaručním
pohonu).
