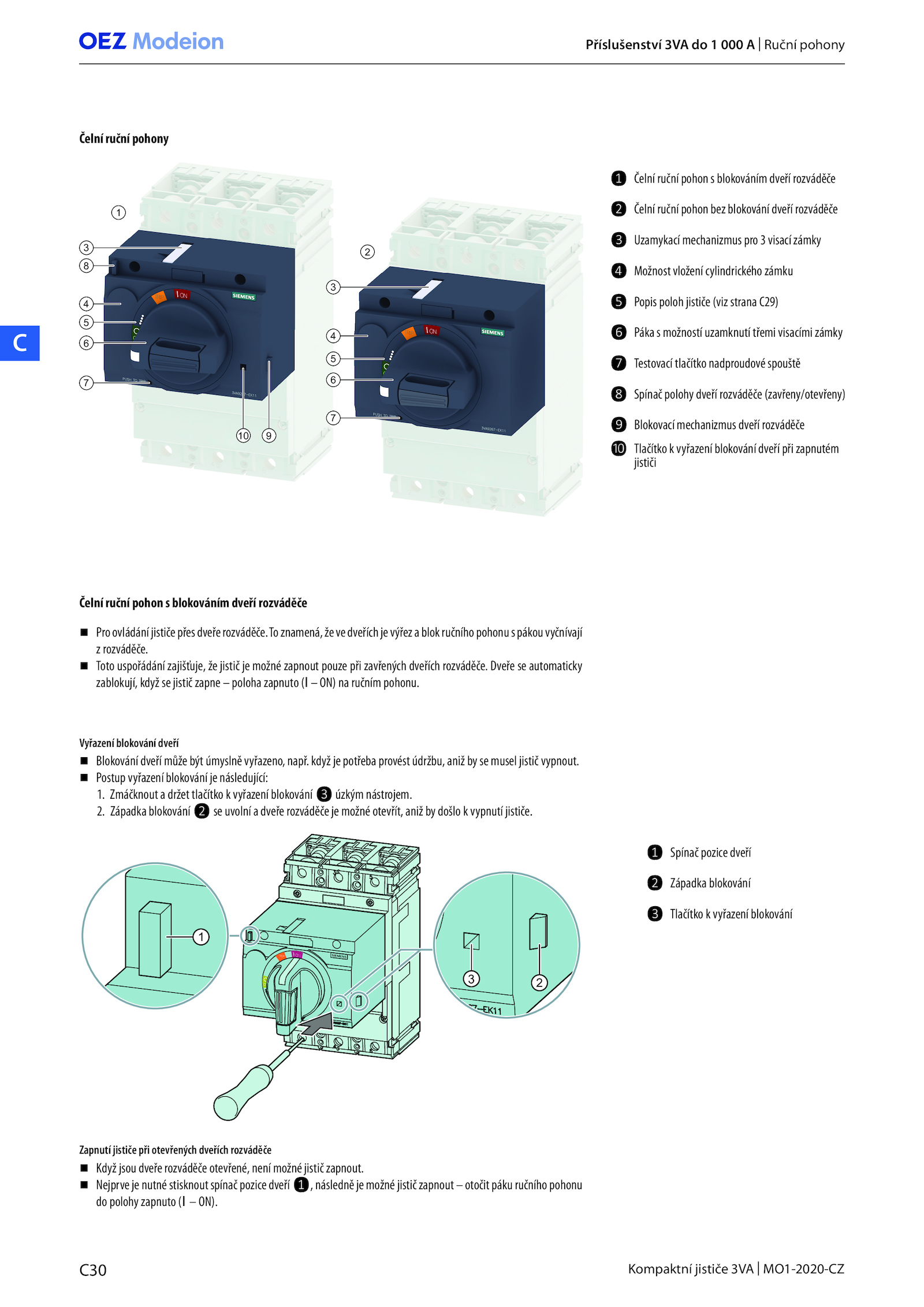

2.Toznamená,ževedveříchjevýřezablokručníhopohonuspákouvyčnívají z rozváděče.C30 Kompaktní jističe 3VA MO1-2020-CZ C Čelní ruční pohony 1 2 3 4 5 6 7 8 10 9 3 4 5 6 7 1 2 ❶ Čelní ruční pohon blokováním dveří rozváděče ❷ Čelní ruční pohon bez blokování dveří rozváděče ❸ Uzamykací mechanizmus pro visací zámky ❹ Možnost vložení cylindrického zámku ❺ Popis poloh jističe (viz strana C29) ❻ Páka možností uzamknutí třemi visacími zámky ❼ Testovací tlačítko nadproudové spouště ❽ Spínač polohy dveří rozváděče (zavřeny/otevřeny) ❾ Blokovací mechanizmus dveří rozváděče ❿ Tlačítko vyřazení blokování dveří při zapnutém jističi ❶ Spínač pozice dveří ❷ Západka blokování ❸ Tlačítko vyřazení blokování Čelní ruční pohon blokováním dveří rozváděče  Proovládáníjističepřesdveřerozváděče.  Toto uspořádání zajišťuje, jistič možné zapnout pouze při zavřených dveřích rozváděče. Zmáčknout držet tlačítko vyřazení blokování úzkým nástrojem.  Postup vyřazení blokování následující: 1.  Nejprvejenutnéstisknoutspínačpozicedveří❶,následnějemožnéjističzapnout–otočitpákuručníhopohonu do polohy zapnuto ON). Západka blokování uvolní dveře rozváděče možné otevřít, aniž došlo vypnutí jističe. Dveře automaticky zablokují, když jistič zapne poloha zapnuto ON) ručním pohonu. když potřeba provést údržbu, aniž musel jistič vypnout. 1 2 3 Příslušenství 3VA 000 Ruční pohony .  Když jsou dveře rozváděče otevřené, není možné jistič zapnout. Vyřazení blokování dveří Zapnutí jističe při otevřených dveřích rozváděče  Blokování dveří může být úmyslně vyřazeno, např
