pracovní stejnosměrné napětí 1pólové odpínání Vícepólové odpínání
3VA10, 3VA11, 3VA12,
3VA13, 3VA14
3VA15 Uzemněný systém Uzemněný systém Neuzemněný systém
DC 125V 250V
DC 250V 500V
DC 500V 1)
DC 750V
DC 600V 1)
DC 750V
(DC 000V
pro 630
a 800 A)
Load zátěž
GF monitorování zemního spojení
1)
V obvodech nad 250V povinné použití izolační desky pro jističe 3VA10 3VA11, když jsou namontované neizolovaném montážním panelu viz kapitola Podmínky připojování (viz strana C84).B113
Kompaktní jističe 3VA MO1-2020-CZ
B

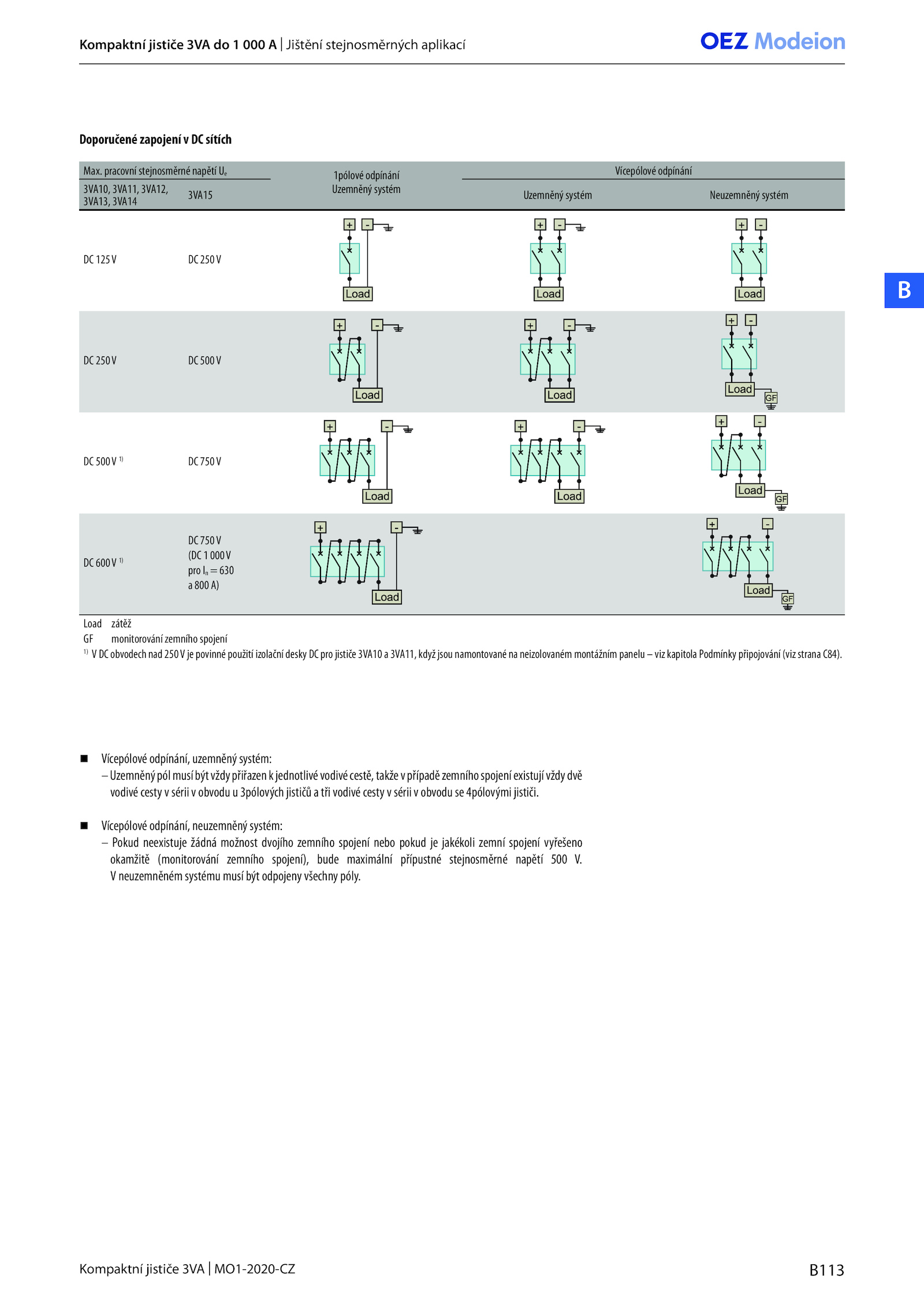

Doporučené zapojení sítích
Max.
Vícepólové odpínání, uzemněný systém:
–Uzemněnýpólmusíbýtvždypřiřazenkjednotlivévodivécestě,takževpřípadězemníhospojeníexistujívždydvě
vodivé cesty sérii obvodu 3pólových jističů tři vodivé cesty sérii obvodu 4pólovými jističi.
Vícepólové odpínání, neuzemněný systém:
– Pokud neexistuje žádná možnost dvojího zemního spojení nebo pokud jakékoli zemní spojení vyřešeno
okamžitě (monitorování zemního spojení), bude maximální přípustné stejnosměrné napětí 500 V.
Kompaktní jističe 3VA 000 Jištění stejnosměrných aplikací
.
V neuzemněném systému musí být odpojeny všechny póly
