Pro zkratovou spoušť však musí použít korekční faktor.B112 Kompaktní jističe 3VA MO1-2020-CZ
B

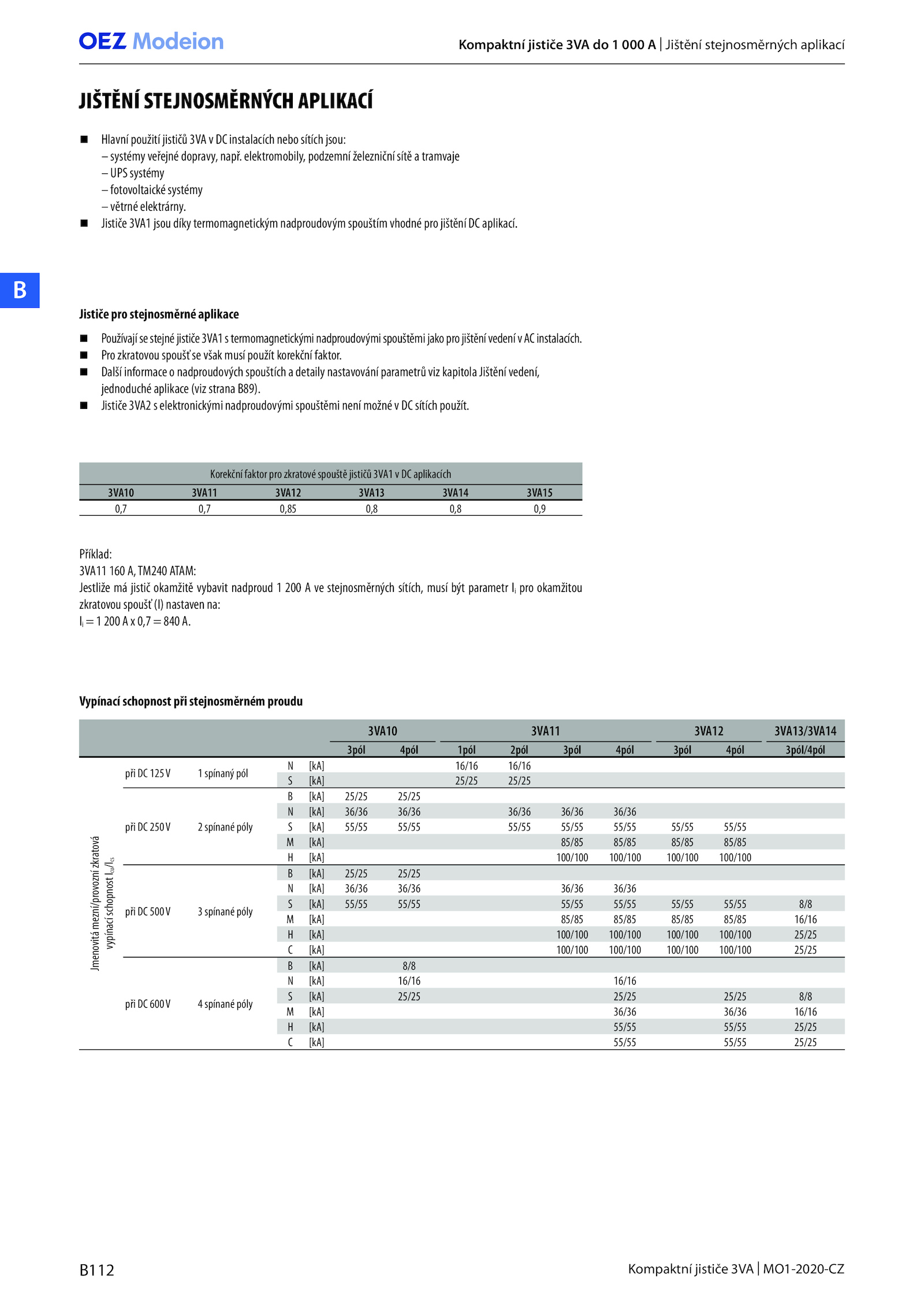

JIŠTĚNÍ STEJNOSMĚRNÝCH APLIKACÍ
Hlavní použití jističů 3VA instalacích nebo sítích jsou:
– systémy veřejné dopravy, např.
Jističe pro stejnosměrné aplikace
Vypínací schopnost při stejnosměrném proudu
Používajísestejnéjističe3VA1stermomagnetickýminadproudovýmispouštěmijakoprojištěnívedenívACinstalacích.
Jističe 3VA1 jsou díky termomagnetickým nadproudovým spouštím vhodné pro jištění aplikací.
Korekční faktor pro zkratové spouště jističů 3VA1 aplikacích
3VA10 3VA11 3VA12 3VA13 3VA14 3VA15
0,7 0,7 0,85 0,8 0,8 0,9
Příklad:
3VA11 160 A,TM240 ATAM:
Jestliže jistič okamžitě vybavit nadproud 200 stejnosměrných sítích, musí být parametr pro okamžitou
zkratovou spoušť (I) nastaven na:
Ii 200 0,7 840 A.
3VA10 3VA11 3VA12 3VA13/3VA14
3pól 4pól 1pól 2pól 3pól 4pól 3pól 4pól 3pól/4pól
Jmenovitá
mezní/provozní
zkratová
vypínací
schopnost
I
cu
/I
cs
při 125V spínaný pól
N [kA] 16/16 16/16
S [kA] 25/25 25/25
při 250V spínané póly
B [kA] 25/25 25/25
N [kA] 36/36 36/36 36/36 36/36 36/36
S [kA] 55/55 55/55 55/55 55/55 55/55 55/55 55/55
M [kA] 85/85 85/85 85/85 85/85
H [kA] 100/100 100/100 100/100 100/100
při 500V spínané póly
B [kA] 25/25 25/25
N [kA] 36/36 36/36 36/36 36/36
S [kA] 55/55 55/55 55/55 55/55 55/55 55/55 8/8
M [kA] 85/85 85/85 85/85 85/85 16/16
H [kA] 100/100 100/100 100/100 100/100 25/25
C [kA] 100/100 100/100 100/100 100/100 25/25
při 600V spínané póly
B [kA] 8/8
N [kA] 16/16 16/16
S [kA] 25/25 25/25 25/25 8/8
M [kA] 36/36 36/36 16/16
H [kA] 55/55 55/55 25/25
C [kA] 55/55 55/55 25/25
Kompaktní jističe 3VA 000 Jištění stejnosměrných aplikací
.
Jističe 3VA2 elektronickými nadproudovými spouštěmi není možné sítích použít.
Další informace nadproudových spouštích detaily nastavování parametrů viz kapitola Jištění vedení,
jednoduché aplikace (viz strana B89). elektromobily, podzemní železniční sítě tramvaje
– UPS systémy
– fotovoltaické systémy
– větrné elektrárny
