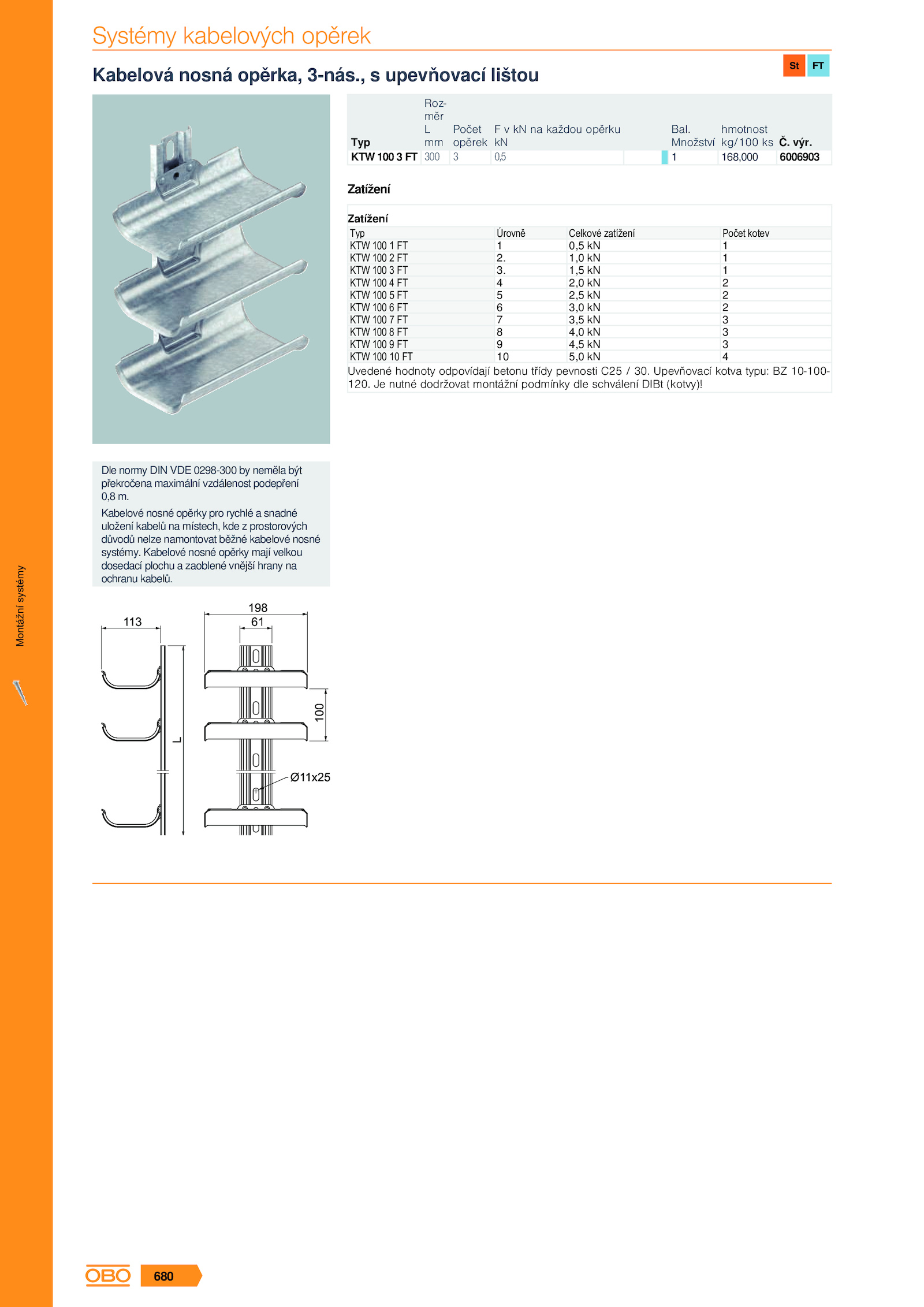

Množství 1 Montážní systémy 680 ., upevňovací lištou Dle normy DIN VDE 0298-300 neměla být překročena maximální vzdálenost podepření 0,8 m. Upevňovací kotva typu: 10-100- 120. Kabelové nosné opěrky mají velkou dosedací plochu zaoblené vnější hrany na ochranu kabelů. 6006903 Bal. Kabelové nosné opěrky pro rychlé snadné uložení kabelů místech, kde prostorových důvodů nelze namontovat běžné kabelové nosné systémy. výr. Typ Úrovně Celkové zatížení Počet kotev KTW 100 0,5 1 KTW 100 1,0 1 KTW 100 1,5 1 KTW 100 2,0 2 KTW 100 2,5 2 KTW 100 3,0 2 KTW 100 3,5 3 KTW 100 4,0 3 KTW 100 4,5 3 KTW 100 5,0 4 Zatížení Uvedené hodnoty odpovídají betonu třídy pevnosti C25 30. nutné dodržovat montážní podmínky dle schválení DIBt (kotvy)! Zatížení 300 0,5 Typ KTW 100 FT Roz- měr L mm Počet opěrek F každou opěrku kN hmotnost kg/100 ks 168,000 Č.Systémy kabelových opěrek Kabelová nosná opěrka, 3-nás
