, upevňovací lištou
Typ Úrovně Celkové zatížení Počet kotev
KTW 100 0,5 1
KTW 100 1,0 1
KTW 100 1,5 1
KTW 100 2,0 2
KTW 100 2,5 2
KTW 100 3,0 2
KTW 100 3,5 3
KTW 100 4,0 3
KTW 100 4,5 3
KTW 100 5,0 4
Zatížení
Uvedené hodnoty odpovídají betonu třídy pevnosti C25 30. výr. Kabelové nosné opěrky mají velkou
dosedací plochu zaoblené vnější hrany na
ochranu kabelů. nutné dodržovat montážní podmínky dle schválení DIBt (kotvy)!
Zatížení
200 0,5
Typ
KTW 100 FT
Roz-
měr
L
mm
Počet
opěrek
F každou opěrku
kN
hmotnost
kg/100 ks
111,000
Č.
200
122 198
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Montážní
systémy
679
.
6006902
Bal.Systémy kabelových opěrek

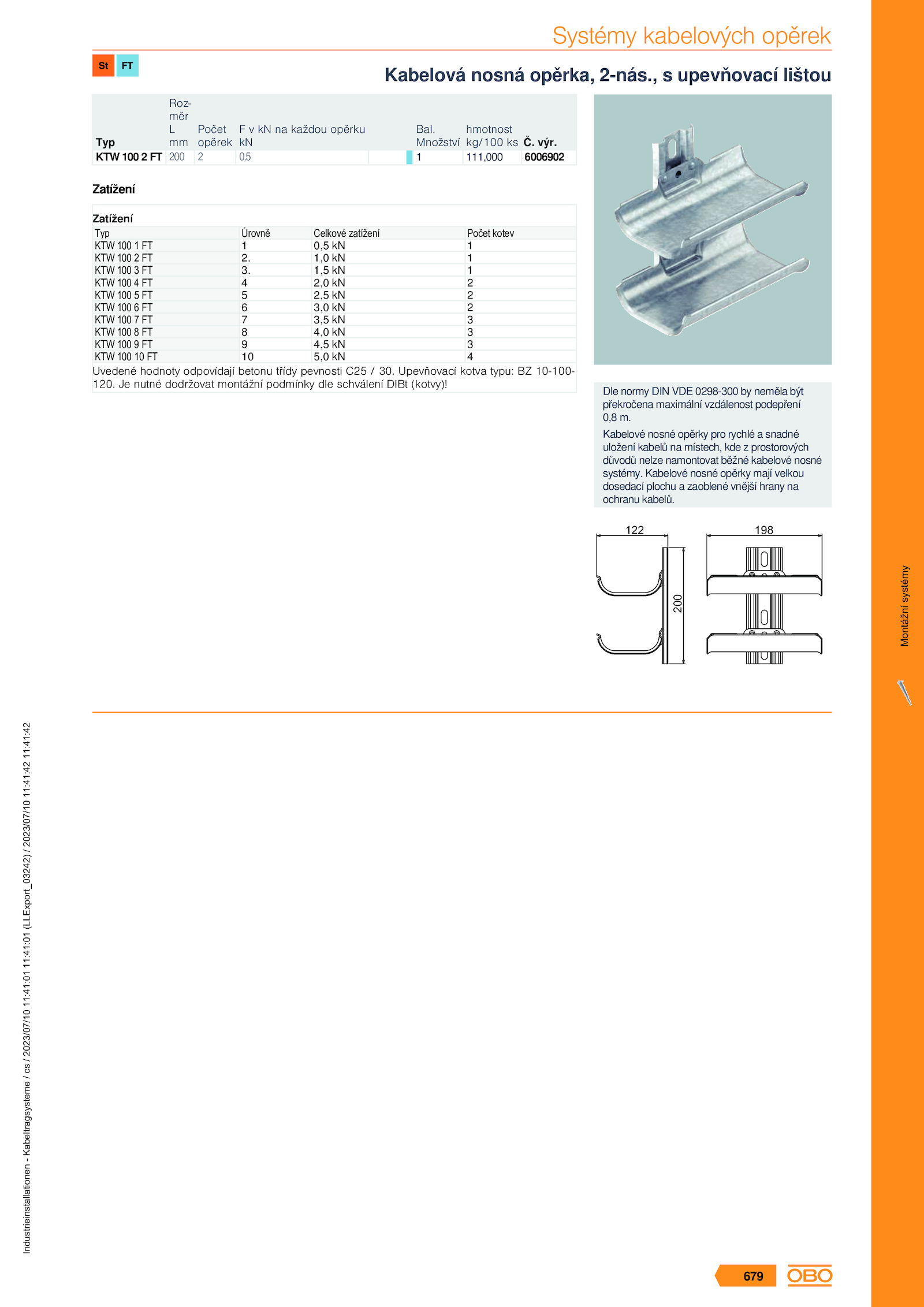

Kabelová nosná opěrka, 2-nás.
Množství
1
Dle normy DIN VDE 0298-300 neměla být
překročena maximální vzdálenost podepření
0,8 m. Upevňovací kotva typu: 10-100-
120.
Kabelové nosné opěrky pro rychlé snadné
uložení kabelů místech, kde prostorových
důvodů nelze namontovat běžné kabelové nosné
systémy
