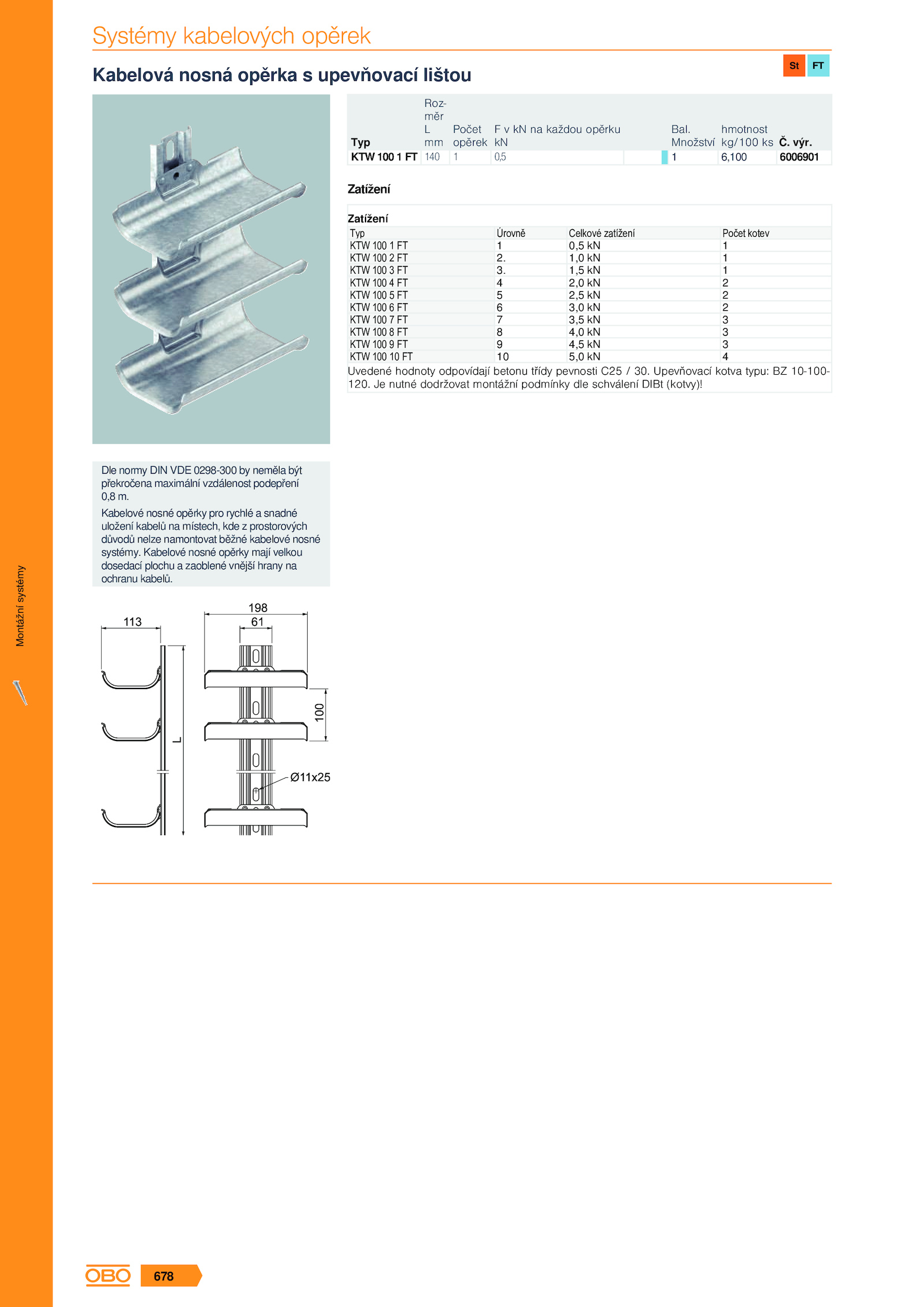

Množství 1 Montážní systémy 678 . Upevňovací kotva typu: 10-100- 120. Kabelové nosné opěrky pro rychlé snadné uložení kabelů místech, kde prostorových důvodů nelze namontovat běžné kabelové nosné systémy. výr. nutné dodržovat montážní podmínky dle schválení DIBt (kotvy)! Zatížení 140 0,5 Typ KTW 100 FT Roz- měr L mm Počet opěrek F každou opěrku kN hmotnost kg/100 ks 6,100 Č. 6006901 Bal.Systémy kabelových opěrek Kabelová nosná opěrka upevňovací lištou Dle normy DIN VDE 0298-300 neměla být překročena maximální vzdálenost podepření 0,8 m. Typ Úrovně Celkové zatížení Počet kotev KTW 100 0,5 1 KTW 100 1,0 1 KTW 100 1,5 1 KTW 100 2,0 2 KTW 100 2,5 2 KTW 100 3,0 2 KTW 100 3,5 3 KTW 100 4,0 3 KTW 100 4,5 3 KTW 100 5,0 4 Zatížení Uvedené hodnoty odpovídají betonu třídy pevnosti C25 30. Kabelové nosné opěrky mají velkou dosedací plochu zaoblené vnější hrany na ochranu kabelů
