Poznámky redaktora
Kabely možné namontovat
pomocí třmenové příchytky typu 2056 schválené pro
zachování funkčnosti.
m
3
3
3
3
3
hmotnost
kg/100 m
267,000
288,933
314,600
332,600
354,266
Kabelový žebřík dodáván složený.
3000 200 1,5 300
3000 300 1,5 148 300
3000 400 1,5 198 300
3000 500 1,5 248 300
3000 600 1,5 298 300
Typ
LG 620 FS
LG 630 FS
LG 640 FS
LG 650 FS
LG 660 FS
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Rozměry
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
2,25 1,5 1,1 0,45
Typ
LG 620 FS
LG 630 FS
LG 640 FS
LG 650 FS
LG 660 FS
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Zatěžovací diagram VS
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
Systémy
kabelových
žebříků
380

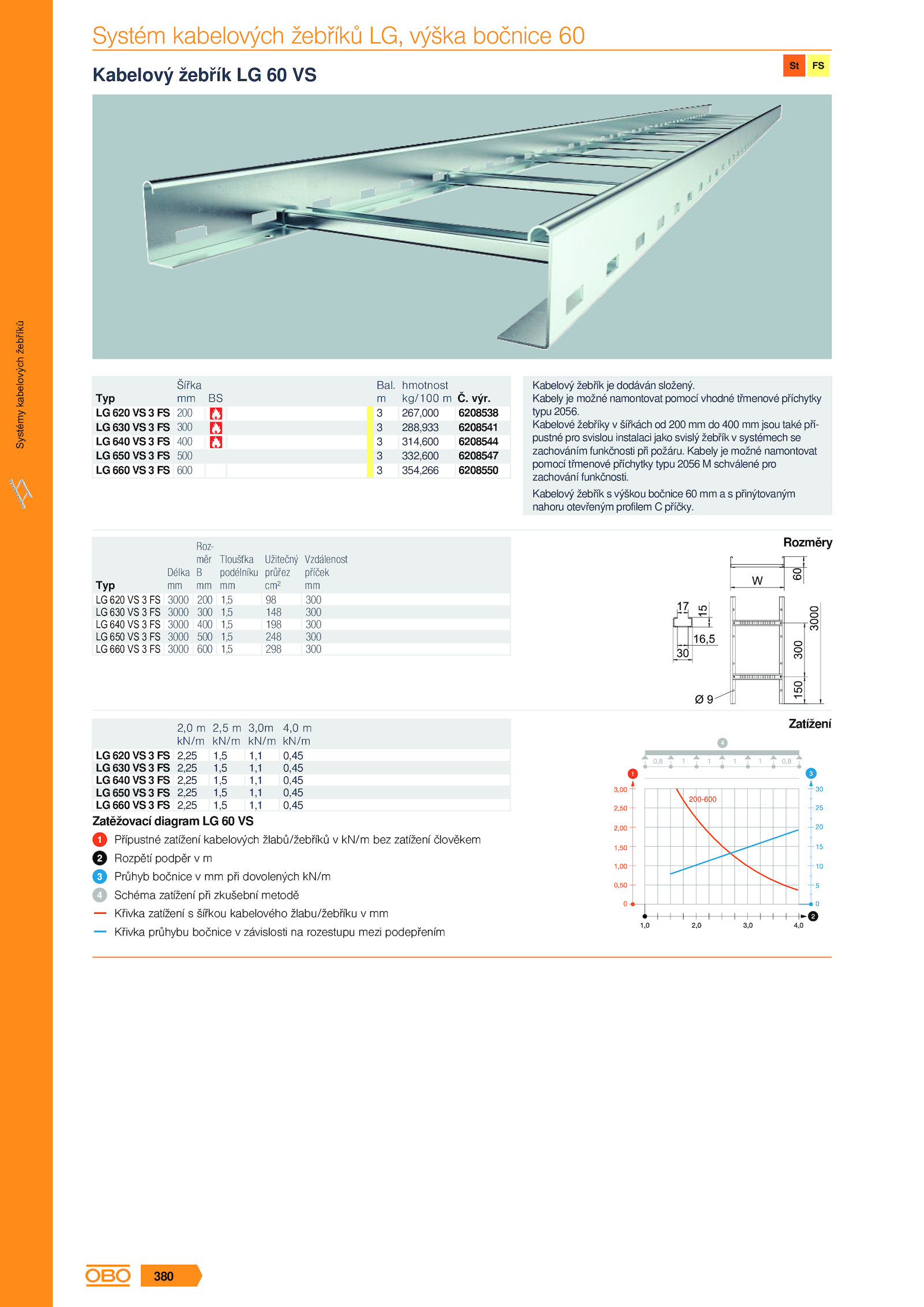

.Systém kabelových žebříků LG, výška bočnice 60
Kabelový žebřík VS
200
300
400
500
600
Typ
LG 620 FS
LG 630 FS
LG 640 FS
LG 650 FS
LG 660 FS
Šířka
mm výr.
6208538
6208541
6208544
6208547
6208550
Bal.
Kabely možné namontovat pomocí vhodné třmenové příchytky
typu 2056.
Kabelové žebříky šířkách 200 400 jsou také pří-
pustné pro svislou instalaci jako svislý žebřík systémech se
zachováním funkčnosti při požáru.
Kabelový žebřík výškou bočnice přinýtovaným
nahoru otevřeným profilem příčky
