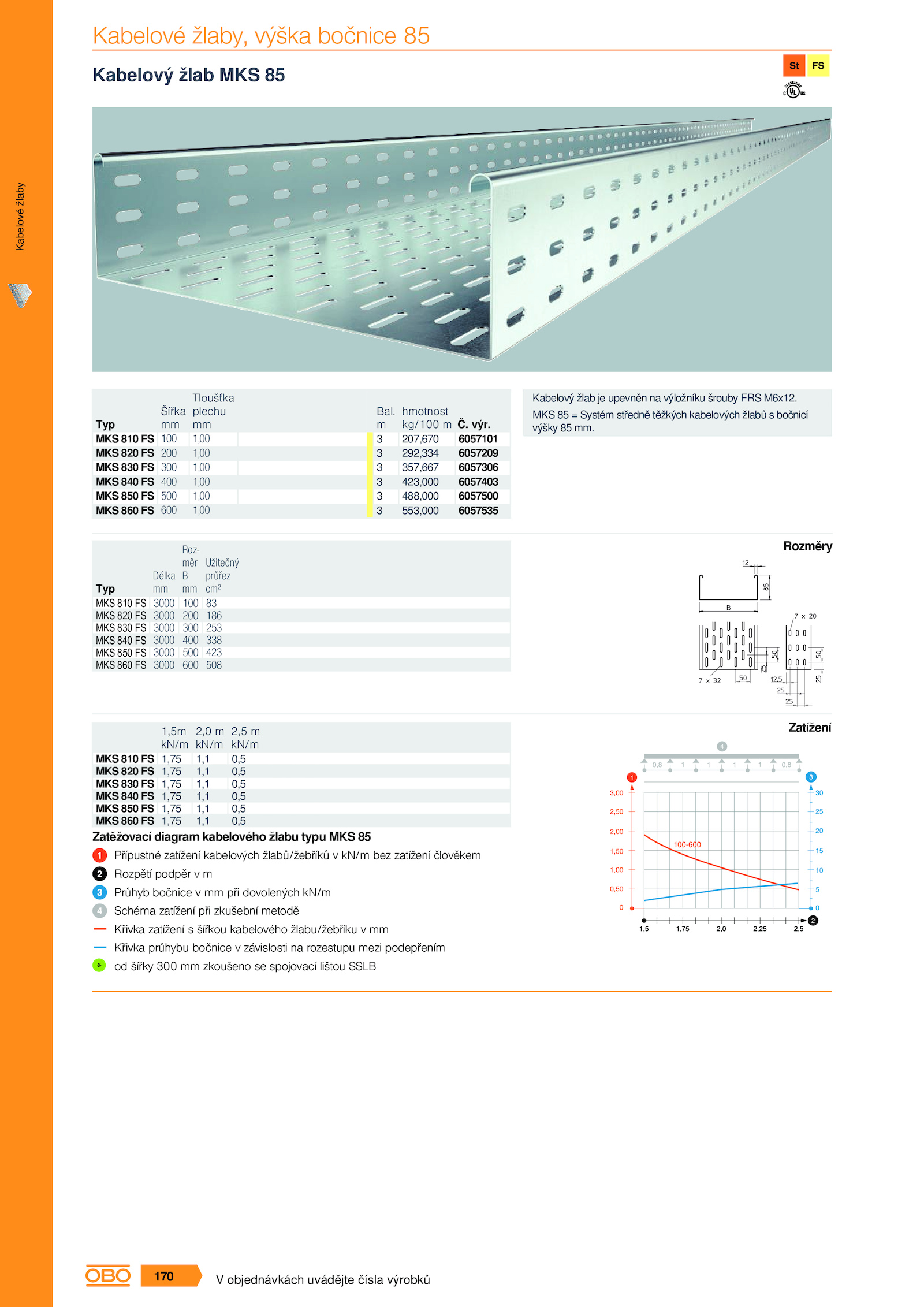

Kabelové žlaby, výška bočnice 85
Kabelový žlab MKS 85
100 1,00
200 1,00
300 1,00
400 1,00
500 1,00
600 1,00
Typ
MKS 810 FS
MKS 820 FS
MKS 830 FS
MKS 840 FS
MKS 850 FS
MKS 860 FS
Šířka
mm
Tloušťka
plechu
mm výr.
3000 100 83
3000 200 186
3000 300 253
3000 400 338
3000 500 423
3000 600 508
Typ
MKS 810 FS
MKS 820 FS
MKS 830 FS
MKS 840 FS
MKS 850 FS
MKS 860 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
1,75 1,1 0,5
1,75 1,1 0,5
1,75 1,1 0,5
1,75 1,1 0,5
1,75 1,1 0,5
1,75 1,1 0,5
Typ
MKS 810 FS
MKS 820 FS
MKS 830 FS
MKS 840 FS
MKS 850 FS
MKS 860 FS
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
Zatěžovací diagram kabelového žlabu typu MKS 85
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
* šířky 300 zkoušeno spojovací lištou SSLB
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
170
.
MKS Systém středně těžkých kabelových žlabů bočnicí
výšky mm.
6057101
6057209
6057306
6057403
6057500
6057535
Bal.
m
3
3
3
3
3
3
hmotnost
kg/100 m
207,670
292,334
357,667
423,000
488,000
553,000
Kabelový žlab upevněn výložníku šrouby FRS M6x12
