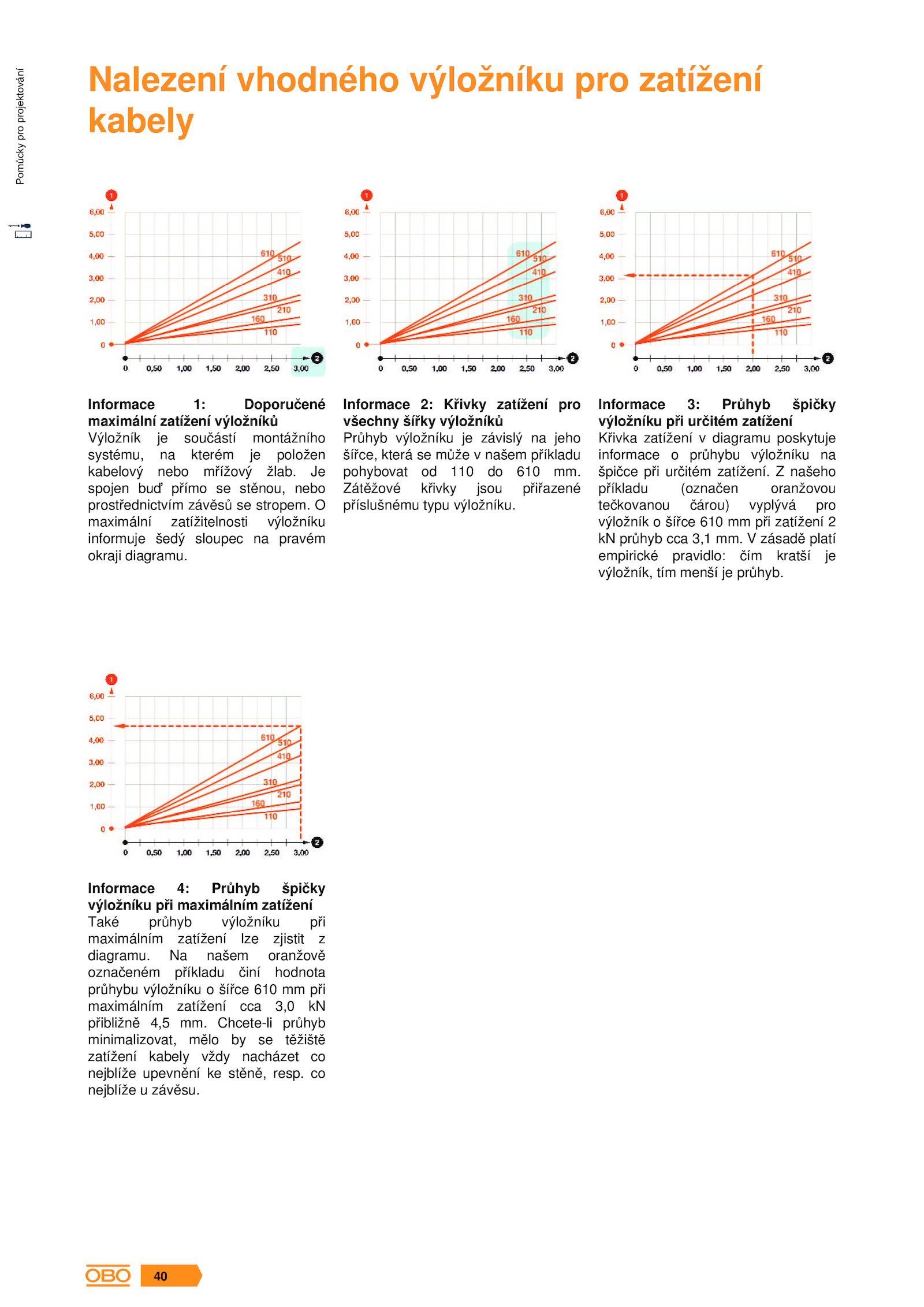

našem oranžově označeném příkladu činí hodnota průhybu výložníku šířce 610 při maximálním zatížení cca 3,0 kN přibližně 4,5 mm. Pomůcky pro projektování 40 . našeho příkladu (označen oranžovou tečkovanou čárou) vyplývá pro výložník šířce 610 při zatížení 2 kN průhyb cca 3,1 mm. Je spojen buď přímo stěnou, nebo prostřednictvím závěsů stropem. zásadě platí empirické pravidlo: čím kratší je výložník, tím menší průhyb.Nalezení vhodného výložníku pro zatížení kabely Informace Doporučené maximální zatížení výložníků Výložník součástí montážního systému, kterém položen kabelový nebo mřížový žlab. Informace Průhyb špičky výložníku při maximálním zatížení Také průhyb výložníku při maximálním zatížení lze zjistit z diagramu. co nejblíže závěsu. Informace Křivky zatížení pro všechny šířky výložníků Průhyb výložníku závislý jeho šířce, která může našem příkladu pohybovat 110 610 mm. Informace Průhyb špičky výložníku při určitém zatížení Křivka zatížení diagramu poskytuje informace průhybu výložníku na špičce při určitém zatížení. O maximální zatížitelnosti výložníku informuje šedý sloupec pravém okraji diagramu. Zátěžové křivky jsou přiřazené příslušnému typu výložníku. Chcete-li průhyb minimalizovat, mělo těžiště zatížení kabely vždy nacházet co nejblíže upevnění stěně, resp
