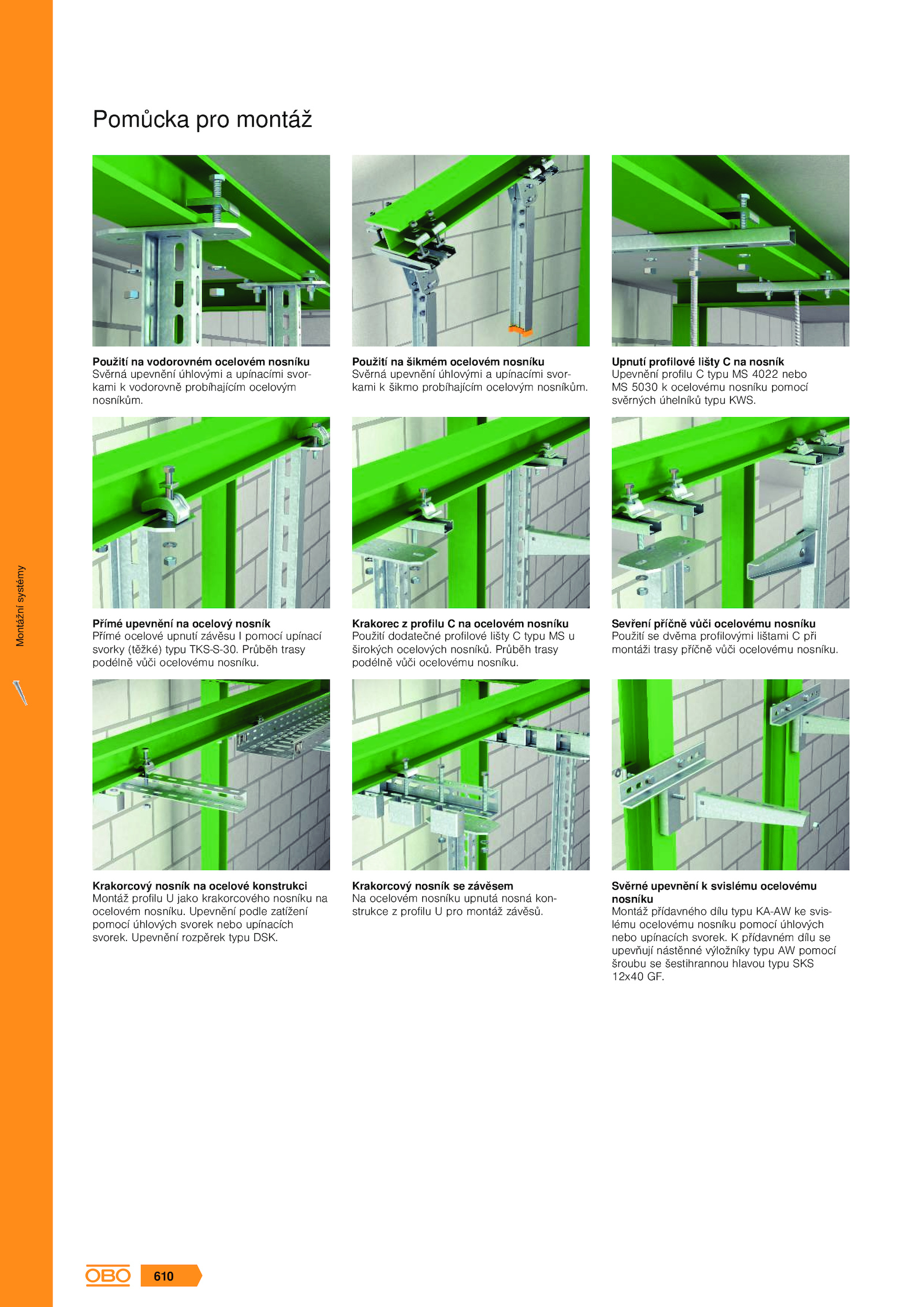

Krakorec profilu ocelovém nosníku
Použití dodatečné profilové lišty typu u
širokých ocelových nosníků.
Krakorcový nosník závěsem
Na ocelovém nosníku upnutá nosná kon-
strukce profilu pro montáž závěsů. Upevnění podle zatížení
pomocí úhlových svorek nebo upínacích
svorek.
Krakorcový nosník ocelové konstrukci
Montáž profilu jako krakorcového nosníku na
ocelovém nosníku.
Svěrné upevnění svislému ocelovému
nosníku
Montáž přídavného dílu typu KA-AW svis-
lému ocelovému nosníku pomocí úhlových
nebo upínacích svorek.
Sevření příčně vůči ocelovému nosníku
Použití dvěma profilovými lištami při
montáži trasy příčně vůči ocelovému nosníku.Pomůcka pro montáž
Použití vodorovném ocelovém nosníku
Svěrná upevnění úhlovými upínacími svor-
kami vodorovně probíhajícím ocelovým
nosníkům.
Upnutí profilové lišty nosník
Upevnění profilu typu 4022 nebo
MS 5030 ocelovému nosníku pomocí
svěrných úhelníků typu KWS.
Přímé upevnění ocelový nosník
Přímé ocelové upnutí závěsu pomocí upínací
svorky (těžké) typu TKS-S-30. Upevnění rozpěrek typu DSK. Průběh trasy
podélně vůči ocelovému nosníku.
Použití šikmém ocelovém nosníku
Svěrná upevnění úhlovými upínacími svor-
kami šikmo probíhajícím ocelovým nosníkům. přídavném dílu se
upevňují nástěnné výložníky typu pomocí
šroubu šestihrannou hlavou typu SKS
12x40 GF. Průběh trasy
podélně vůči ocelovému nosníku
