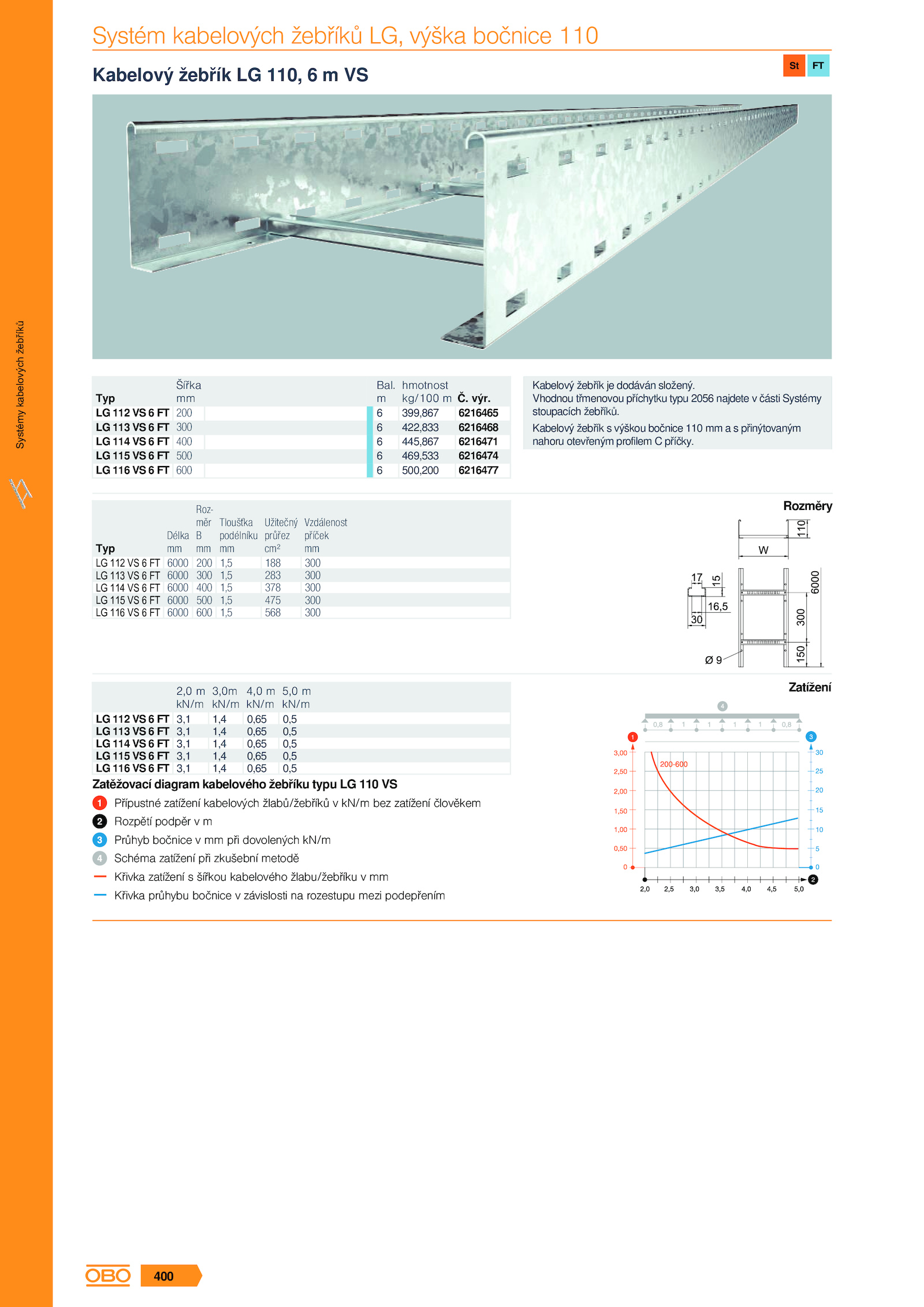

Systém kabelových žebříků LG, výška bočnice 110
Kabelový žebřík 110, VS
200
300
400
500
600
Typ
LG 112 FT
LG 113 FT
LG 114 FT
LG 115 FT
LG 116 FT
Šířka
mm výr.
Vhodnou třmenovou příchytku typu 2056 najdete části Systémy
stoupacích žebříků.
m
6
6
6
6
6
hmotnost
kg/100 m
399,867
422,833
445,867
469,533
500,200
Kabelový žebřík dodáván složený.
6000 200 1,5 188 300
6000 300 1,5 283 300
6000 400 1,5 378 300
6000 500 1,5 475 300
6000 600 1,5 568 300
Typ
LG 112 FT
LG 113 FT
LG 114 FT
LG 115 FT
LG 116 FT
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Rozměry
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
Typ
LG 112 FT
LG 113 FT
LG 114 FT
LG 115 FT
LG 116 FT
2,0 m
kN/m
3,0m
kN/m
4,0 m
kN/m
5,0 m
kN/m
Zatěžovací diagram kabelového žebříku typu 110 VS
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
Systémy
kabelových
žebříků
400
.
6216465
6216468
6216471
6216474
6216477
Bal.
Kabelový žebřík výškou bočnice 110 přinýtovaným
nahoru otevřeným profilem příčky
