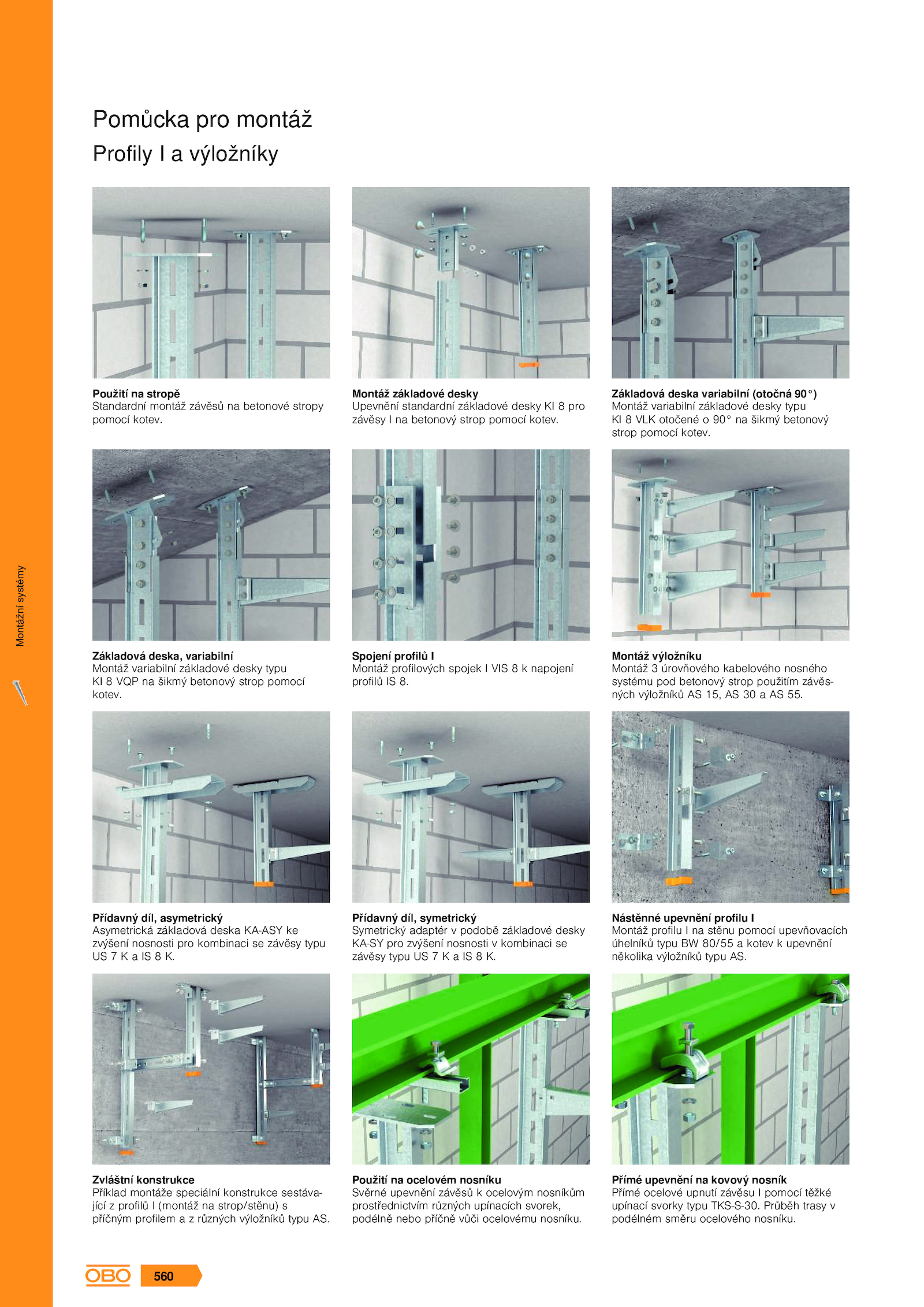

Spojení profilů I Montáž profilových spojek VIS napojení profilů 8.Pomůcka pro montáž Profily výložníky Použití stropě Standardní montáž závěsů betonové stropy pomocí kotev. Montáž základové desky Upevnění standardní základové desky pro závěsy betonový strop pomocí kotev. Zvláštní konstrukce Příklad montáže speciální konstrukce sestáva- jící profilů (montáž strop/stěnu) s příčným profilem různých výložníků typu AS. Montáž výložníku Montáž úrovňového kabelového nosného systému pod betonový strop použitím závěs- ných výložníků 15, 55. Průběh trasy v podélném směru ocelového nosníku. Přídavný díl, symetrický Symetrický adaptér podobě základové desky KA-SY pro zvýšení nosnosti kombinaci se závěsy typu K. Přímé upevnění kovový nosník Přímé ocelové upnutí závěsu pomocí těžké upínací svorky typu TKS-S-30. Použití ocelovém nosníku Svěrné upevnění závěsů ocelovým nosníkům prostřednictvím různých upínacích svorek, podélně nebo příčně vůči ocelovému nosníku. Montážní systémy 560 . Přídavný díl, asymetrický Asymetrická základová deska KA-ASY ke zvýšení nosnosti pro kombinaci závěsy typu US K. Nástěnné upevnění profilu I Montáž profilu stěnu pomocí upevňovacích úhelníků typu 80/55 kotev upevnění několika výložníků typu AS. Základová deska, variabilní Montáž variabilní základové desky typu KI VQP šikmý betonový strop pomocí kotev. Základová deska variabilní (otočná 90°) Montáž variabilní základové desky typu KI VLK otočené 90° šikmý betonový strop pomocí kotev
