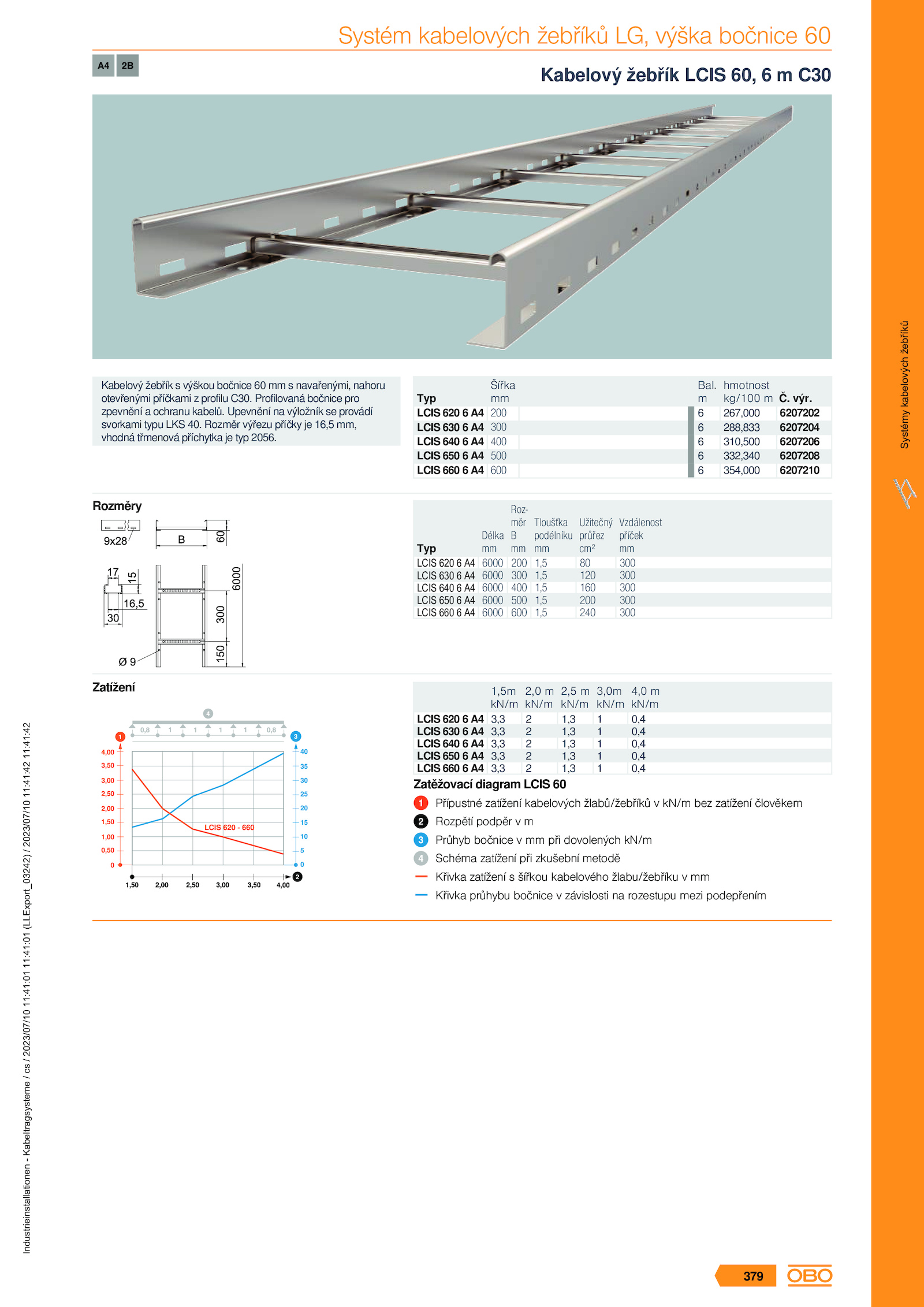

Systém kabelových žebříků LG, výška bočnice 60
Kabelový žebřík LCIS 60, C30
Kabelový žebřík výškou bočnice navařenými, nahoru
otevřenými příčkami profilu C30.
6207202
6207204
6207206
6207208
6207210
Bal.
200
300
400
500
600
Typ
LCIS 620 A4
LCIS 630 A4
LCIS 640 A4
LCIS 650 A4
LCIS 660 A4
Šířka
mm výr. Profilovaná bočnice pro
zpevnění ochranu kabelů. Rozměr výřezu příčky 16,5 mm,
vhodná třmenová příchytka typ 2056.
m
6
6
6
6
6
hmotnost
kg/100 m
267,000
288,833
310,500
332,340
354,000
Rozměry
6000 200 1,5 300
6000 300 1,5 120 300
6000 400 1,5 160 300
6000 500 1,5 200 300
6000 600 1,5 240 300
Typ
LCIS 620 A4
LCIS 630 A4
LCIS 640 A4
LCIS 650 A4
LCIS 660 A4
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Zatížení
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
Typ
LCIS 620 A4
LCIS 630 A4
LCIS 640 A4
LCIS 650 A4
LCIS 660 A4
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Zatěžovací diagram LCIS 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Systémy
kabelových
žebříků
379
. Upevnění výložník provádí
svorkami typu LKS 40
