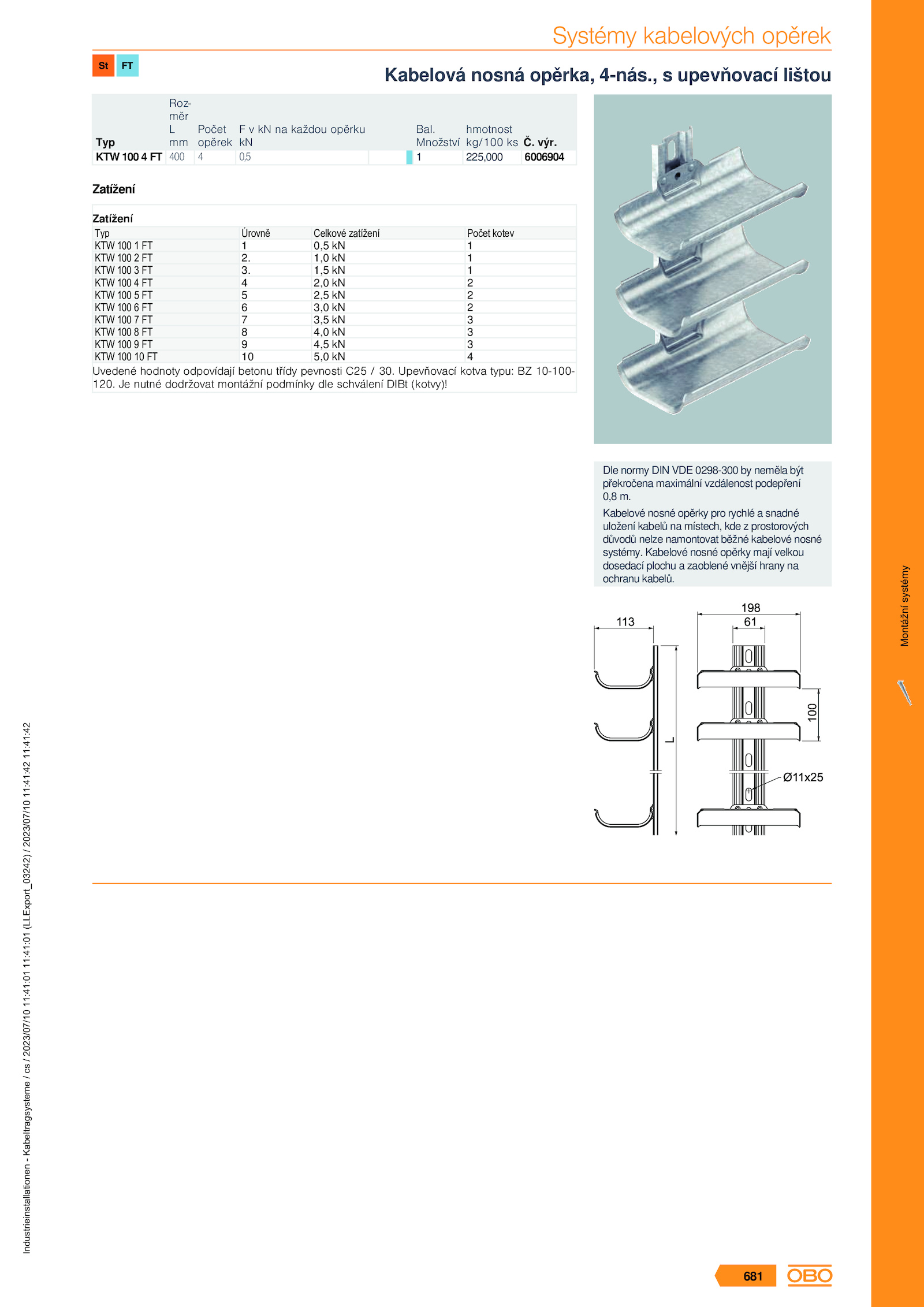

Systémy kabelových opěrek
Kabelová nosná opěrka, 4-nás. výr.
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Montážní
systémy
681
., upevňovací lištou
Typ Úrovně Celkové zatížení Počet kotev
KTW 100 0,5 1
KTW 100 1,0 1
KTW 100 1,5 1
KTW 100 2,0 2
KTW 100 2,5 2
KTW 100 3,0 2
KTW 100 3,5 3
KTW 100 4,0 3
KTW 100 4,5 3
KTW 100 5,0 4
Zatížení
Uvedené hodnoty odpovídají betonu třídy pevnosti C25 30.
6006904
Bal. Upevňovací kotva typu: 10-100-
120.
Kabelové nosné opěrky pro rychlé snadné
uložení kabelů místech, kde prostorových
důvodů nelze namontovat běžné kabelové nosné
systémy.
Množství
1
Dle normy DIN VDE 0298-300 neměla být
překročena maximální vzdálenost podepření
0,8 m. nutné dodržovat montážní podmínky dle schválení DIBt (kotvy)!
Zatížení
400 0,5
Typ
KTW 100 FT
Roz-
měr
L
mm
Počet
opěrek
F každou opěrku
kN
hmotnost
kg/100 ks
225,000
Č. Kabelové nosné opěrky mají velkou
dosedací plochu zaoblené vnější hrany na
ochranu kabelů
