Poznámky redaktora
výr. nutné dodržovat montážní podmínky dle schválení DIBt (kotvy)!
Zatížení
500 0,5
Typ
KTW 100 FT
Roz-
měr
L
mm
Počet
opěrek
F každou opěrku
kN
hmotnost
kg/100 ks
361,000
Č. Upevňovací kotva typu: 10-100-
120.
Množství
1
Montážní
systémy
682
.
6006905
Bal.
Typ Úrovně Celkové zatížení Počet kotev
KTW 100 0,5 1
KTW 100 1,0 1
KTW 100 1,5 1
KTW 100 2,0 2
KTW 100 2,5 2
KTW 100 3,0 2
KTW 100 3,5 3
KTW 100 4,0 3
KTW 100 4,5 3
KTW 100 5,0 4
Zatížení
Uvedené hodnoty odpovídají betonu třídy pevnosti C25 30., upevňovací lištou
Dle normy DIN VDE 0298-300 neměla být
překročena maximální vzdálenost podepření
0,8 m. Kabelové nosné opěrky mají velkou
dosedací plochu zaoblené vnější hrany na
ochranu kabelů.
Kabelové nosné opěrky pro rychlé snadné
uložení kabelů místech, kde prostorových
důvodů nelze namontovat běžné kabelové nosné
systémy.Systémy kabelových opěrek

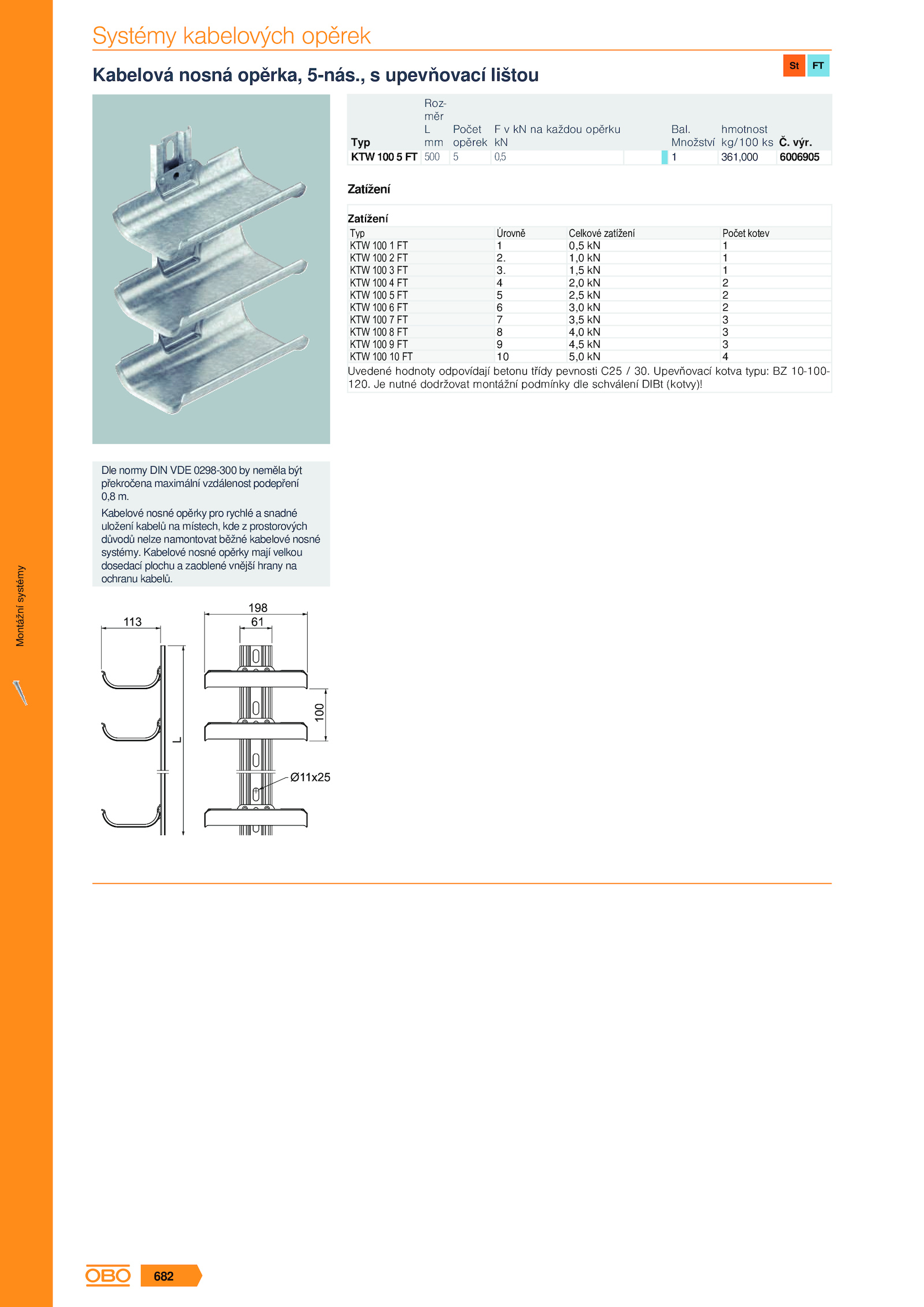

Kabelová nosná opěrka, 5-nás
