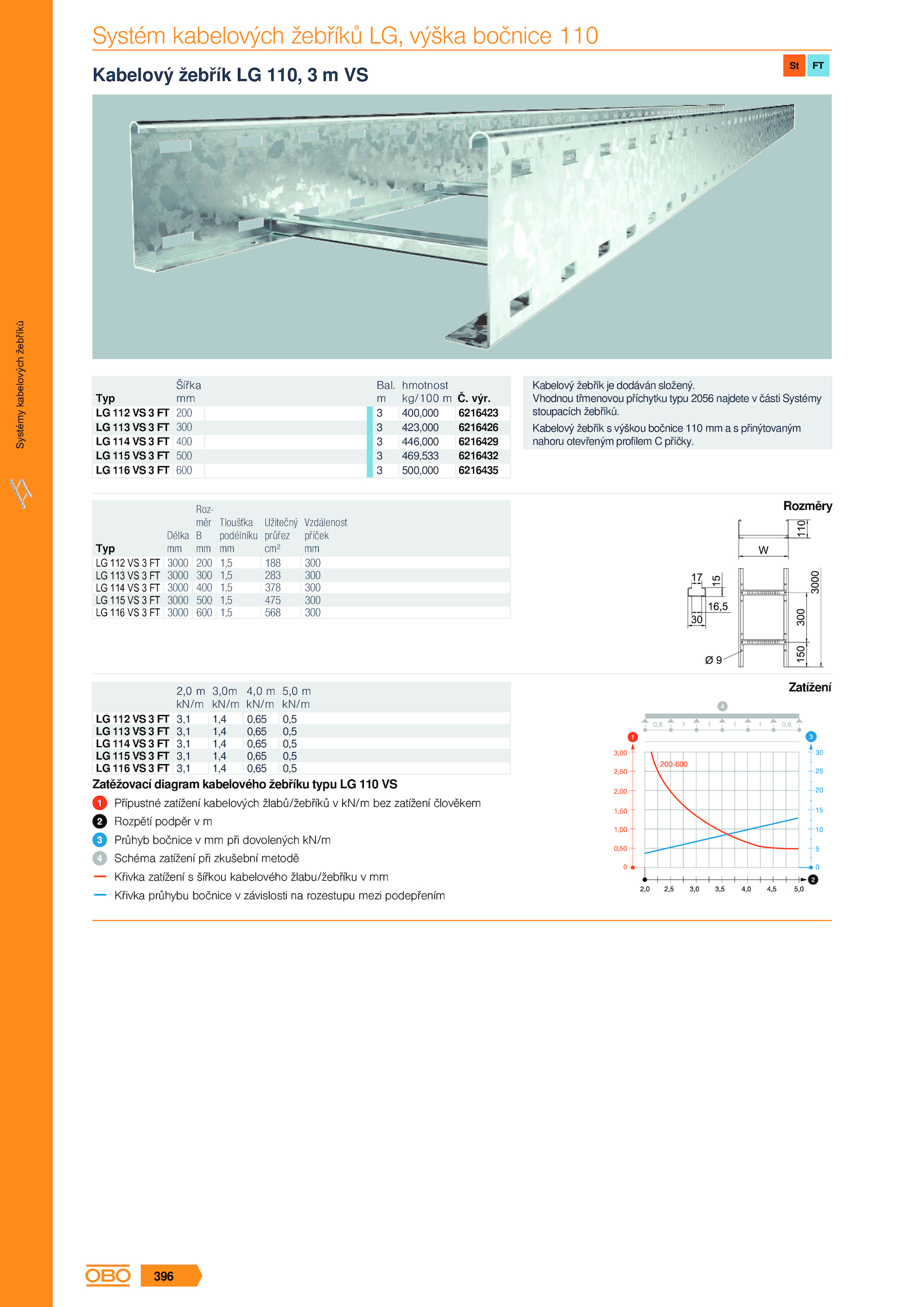

Systém kabelových žebříků LG, výška bočnice 110
Kabelový žebřík 110, VS
200
300
400
500
600
Typ
LG 112 FT
LG 113 FT
LG 114 FT
LG 115 FT
LG 116 FT
Šířka
mm výr.
6216423
6216426
6216429
6216432
6216435
Bal.
Kabelový žebřík výškou bočnice 110 přinýtovaným
nahoru otevřeným profilem příčky.
m
3
3
3
3
3
hmotnost
kg/100 m
400,000
423,000
446,000
469,533
500,000
Kabelový žebřík dodáván složený.
Vhodnou třmenovou příchytku typu 2056 najdete části Systémy
stoupacích žebříků.
3000 200 1,5 188 300
3000 300 1,5 283 300
3000 400 1,5 378 300
3000 500 1,5 475 300
3000 600 1,5 568 300
Typ
LG 112 FT
LG 113 FT
LG 114 FT
LG 115 FT
LG 116 FT
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Rozměry
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
Typ
LG 112 FT
LG 113 FT
LG 114 FT
LG 115 FT
LG 116 FT
2,0 m
kN/m
3,0m
kN/m
4,0 m
kN/m
5,0 m
kN/m
Zatěžovací diagram kabelového žebříku typu 110 VS
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
Systémy
kabelových
žebříků
