Poznámky redaktora
Upevnění výložník provádí svorkami
typu LKS 40. Profilovaná bočnice pro zpevnění
a ochranu kabelů.
m
6
6
6
6
6
hmotnost
kg/100 m
399,200
422,534
459,534
469,867
491,670
Rozměry
6000 200 1,5 180 300
6000 300 1,5 270 300
6000 450 1,5 405 300
6000 500 1,5 450 300
6000 600 1,5 540 300
Typ
LCIS 1120 FT
LCIS 1130 FT
LCIS 1145 FT
LCIS 1150 FT
LCIS 1160 FT
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Zatížení
3 1,4 0,8
3 1,4 0,8
3 1,4 0,8
3 1,4 0,8
3 1,4 0,8
Typ
LCIS 1120 FT
LCIS 1130 FT
LCIS 1145 FT
LCIS 1150 FT
LCIS 1160 FT
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
4,0 m
kN/m

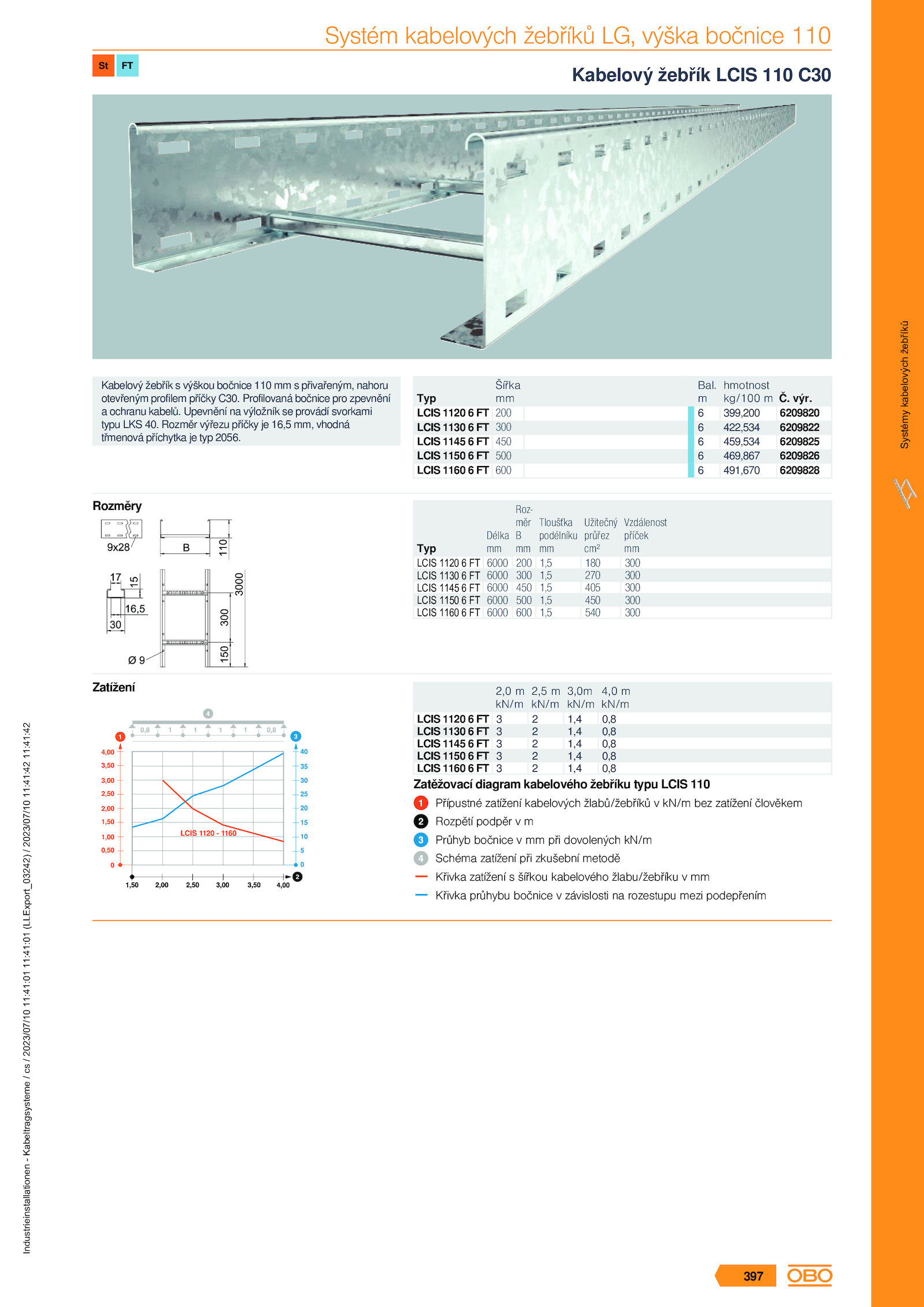

Zatěžovací diagram kabelového žebříku typu LCIS 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
