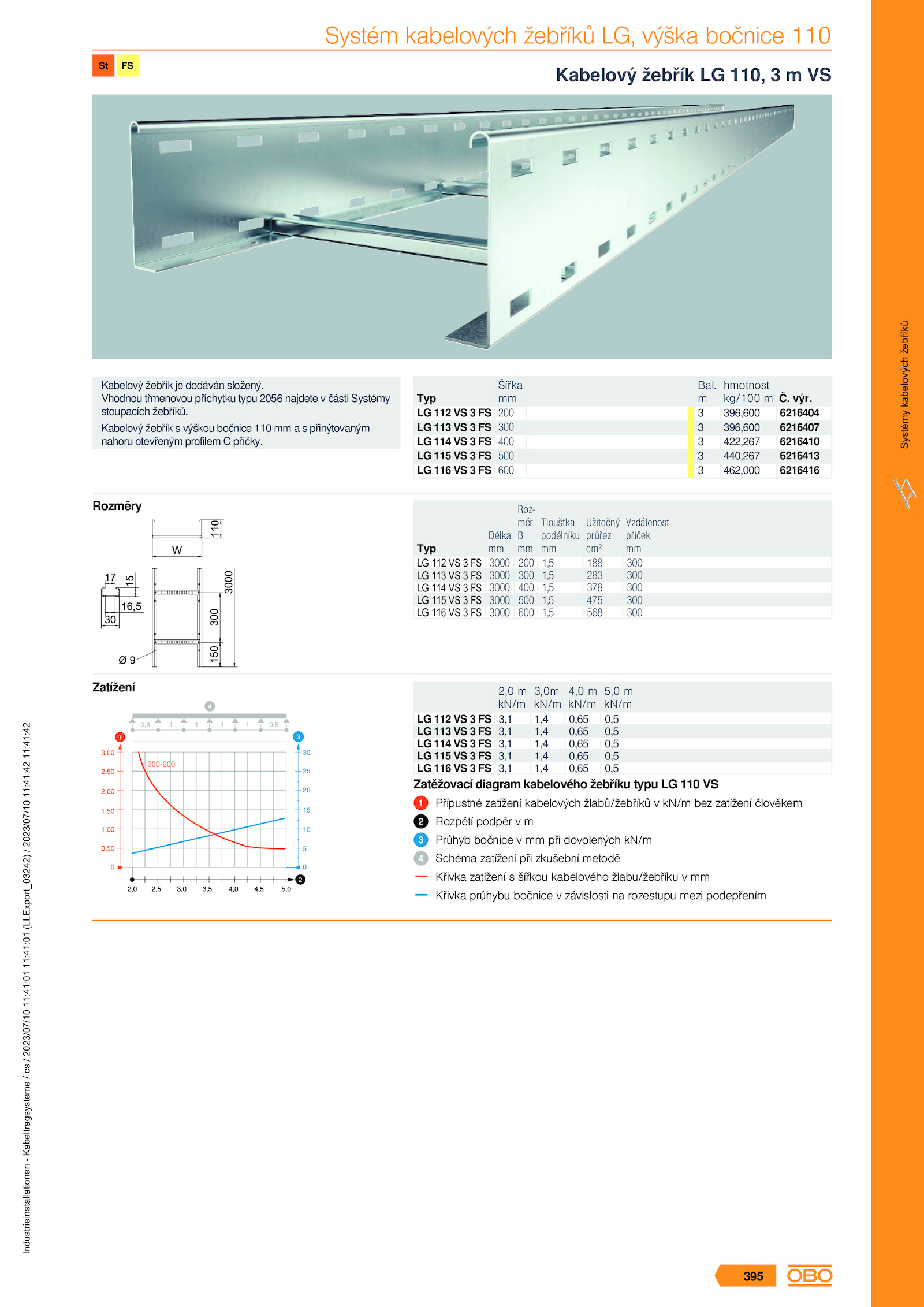

Systém kabelových žebříků LG, výška bočnice 110
Kabelový žebřík 110, VS
Kabelový žebřík dodáván složený.
6216404
6216407
6216410
6216413
6216416
Bal.
m
3
3
3
3
3
hmotnost
kg/100 m
396,600
396,600
422,267
440,267
462,000
Rozměry
3000 200 1,5 188 300
3000 300 1,5 283 300
3000 400 1,5 378 300
3000 500 1,5 475 300
3000 600 1,5 568 300
Typ
LG 112 FS
LG 113 FS
LG 114 FS
LG 115 FS
LG 116 FS
Délka
mm
Roz-
měr
B
mm
Tloušťka
podélníku
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
Zatížení
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
3,1 1,4 0,65 0,5
Typ
LG 112 FS
LG 113 FS
LG 114 FS
LG 115 FS
LG 116 FS
2,0 m
kN/m
3,0m
kN/m
4,0 m
kN/m
5,0 m
kN/m
Zatěžovací diagram kabelového žebříku typu 110 VS
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Systémy
kabelových
žebříků
395
.
200
300
400
500
600
Typ
LG 112 FS
LG 113 FS
LG 114 FS
LG 115 FS
LG 116 FS
Šířka
mm výr.
Kabelový žebřík výškou bočnice 110 přinýtovaným
nahoru otevřeným profilem příčky.
Vhodnou třmenovou příchytku typu 2056 najdete části Systémy
stoupacích žebříků
