Podélné spojky typu WRVL 110 nutné zvlášť objednat.
6311059
6311063
6311067
6311071
6311075
Bal. Upevnění kabelů vedení pomocí třmenové příchytky
typu 2056.
Kabelový žebřík pro velká rozpětí děrovanou bočnicí výšce
110 mm.
6000 200 186
6000 300 281
6000 400 376
6000 500 471
6000 600 566
Typ
WKLG 1120 FT
WKLG 1130 FT
WKLG 1140 FT
WKLG 1150 FT
WKLG 1160 FT
Roz-
měr
L
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
1,6 1,1 0,8 0,4
1,6 1,1 0,8 0,4
2,1 1,5 0,7
2,1 1,5 0,7
2,1 1,5 0,7
Typ
WKLG 1120 FT
WKLG 1130 FT
WKLG 1140 FT
WKLG 1150 FT
WKLG 1160 FT
4,0 m
kN/m
5,0 m
kN/m
6,0 m
kN/m
7,0 m
kN/m
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
Systémy
pro
velká
rozpětí
266

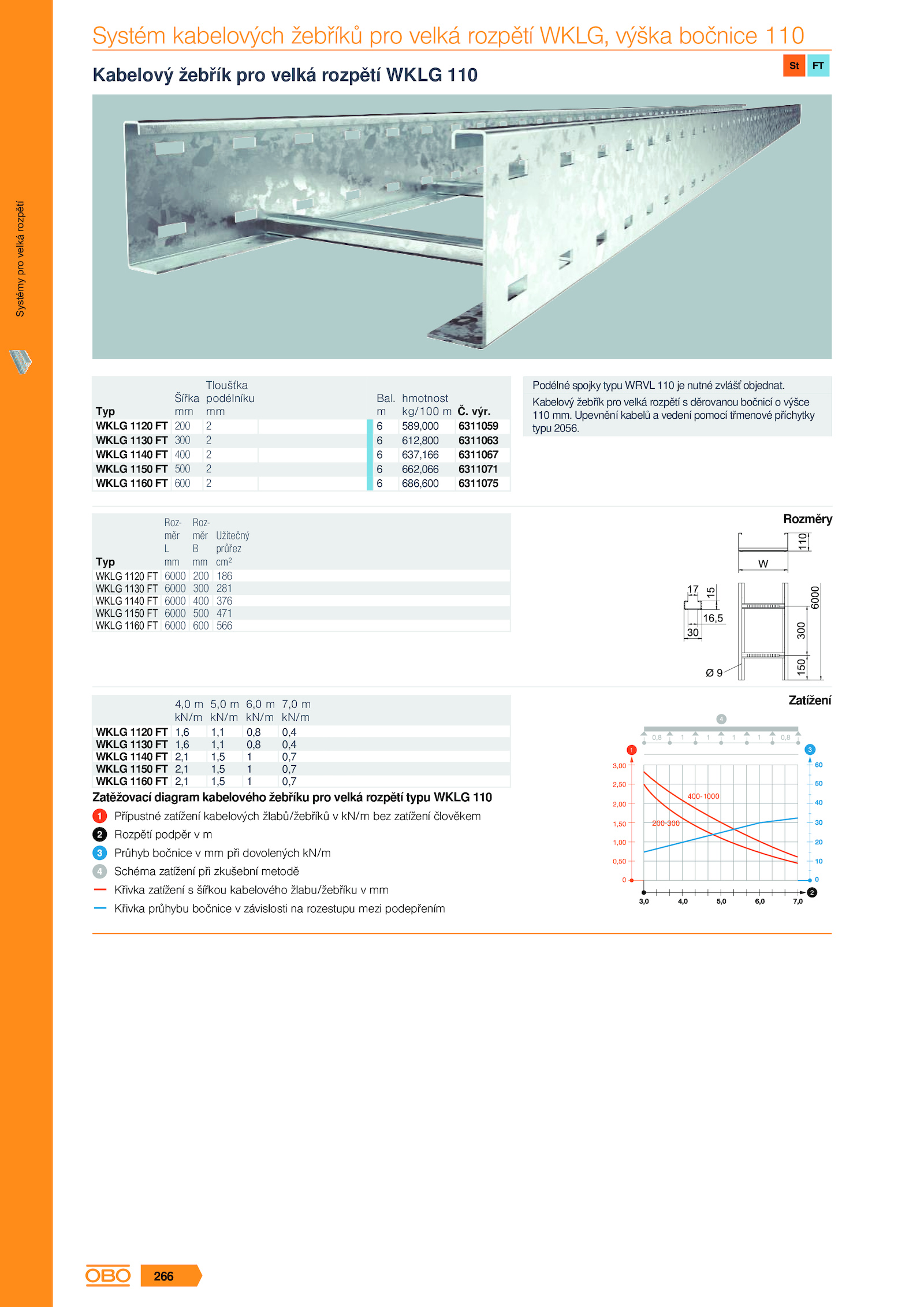

.Systém kabelových žebříků pro velká rozpětí WKLG, výška bočnice 110
Kabelový žebřík pro velká rozpětí WKLG 110
200 2
300 2
400 2
500 2
600 2
Typ
WKLG 1120 FT
WKLG 1130 FT
WKLG 1140 FT
WKLG 1150 FT
WKLG 1160 FT
Šířka
mm
Tloušťka
podélníku
