Poznámky redaktora
Kabelový žebřík pro velká rozpětí děrovanou bočnicí výšce
110 mm.
6311008
6311012
6311016
6311020
6311024
Bal.
m
6
6
6
6
6
hmotnost
kg/100 m
560,400
583,000
605,800
628,833
652,000
Rozměry
6000 200 186
6000 300 281
6000 400 376
6000 500 471
6000 600 566
Typ
WKLG 1120 FS
WKLG 1130 FS
WKLG 1140 FS
WKLG 1150 FS
WKLG 1160 FS
Roz-
měr
L
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
1,6 1,1 0,8 0,4
1,6 1,1 0,8 0,4
2,1 1,5 0,7
2,1 1,5 0,7
2,1 1,5 0,7
Typ
WKLG 1120 FS
WKLG 1130 FS
WKLG 1140 FS
WKLG 1150 FS
WKLG 1160 FS
4,0 m
kN/m
5,0 m
kN/m
6,0 m
kN/m
7,0 m
kN/m
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Systémy
pro
velká
rozpětí
265
. 200 2
300 2
400 2
500 2
600 2
Typ
WKLG 1120 FS
WKLG 1130 FS
WKLG 1140 FS
WKLG 1150 FS
WKLG 1160 FS
Šířka
mm
Tloušťka
podélníku
mm výr. Upevnění kabelů vedení pomocí třmenové příchytky
typu 2056.Systém kabelových žebříků pro velká rozpětí WKLG, výška bočnice 110

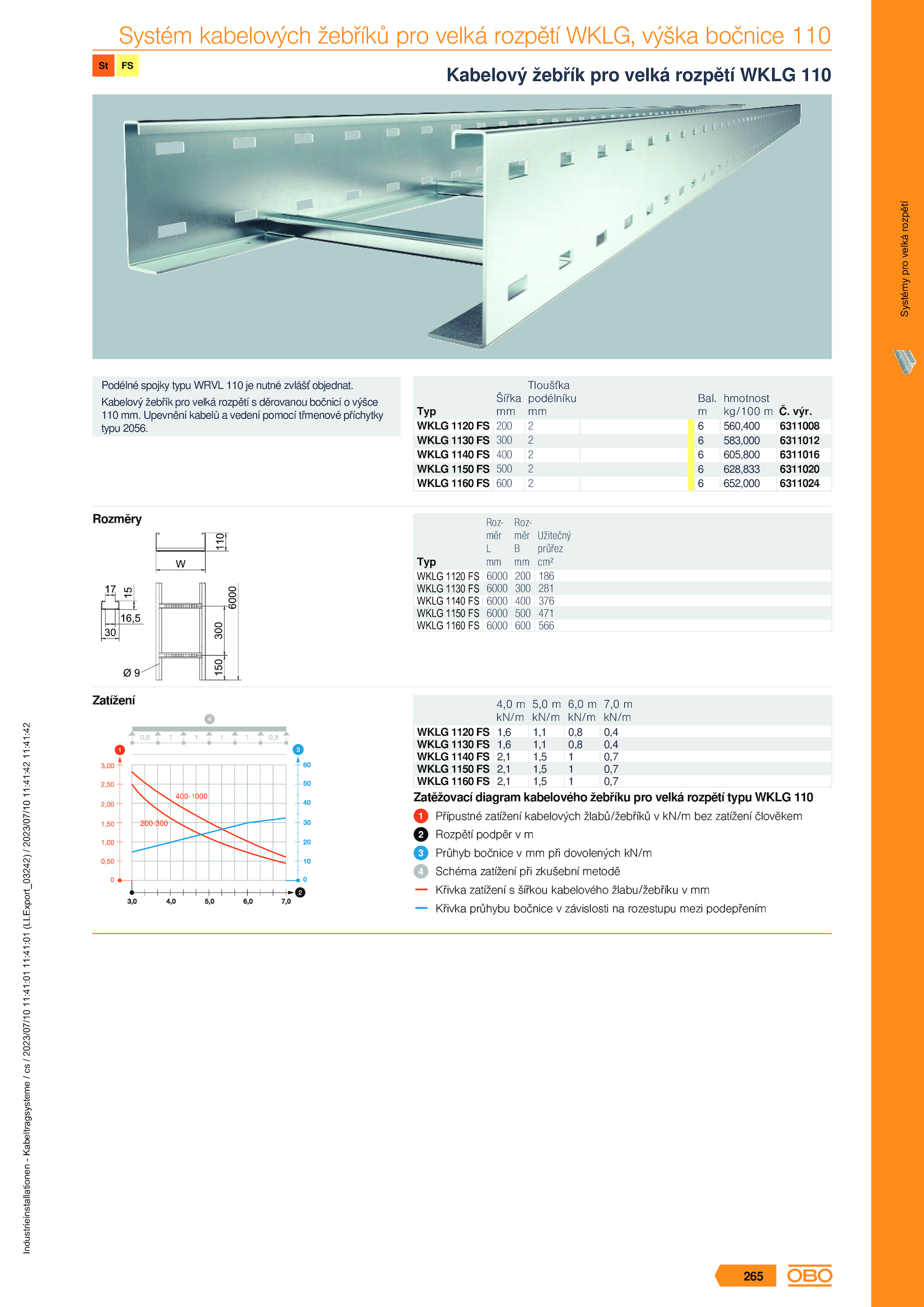

Kabelový žebřík pro velká rozpětí WKLG 110
Podélné spojky typu WRVL 110 nutné zvlášť objednat
