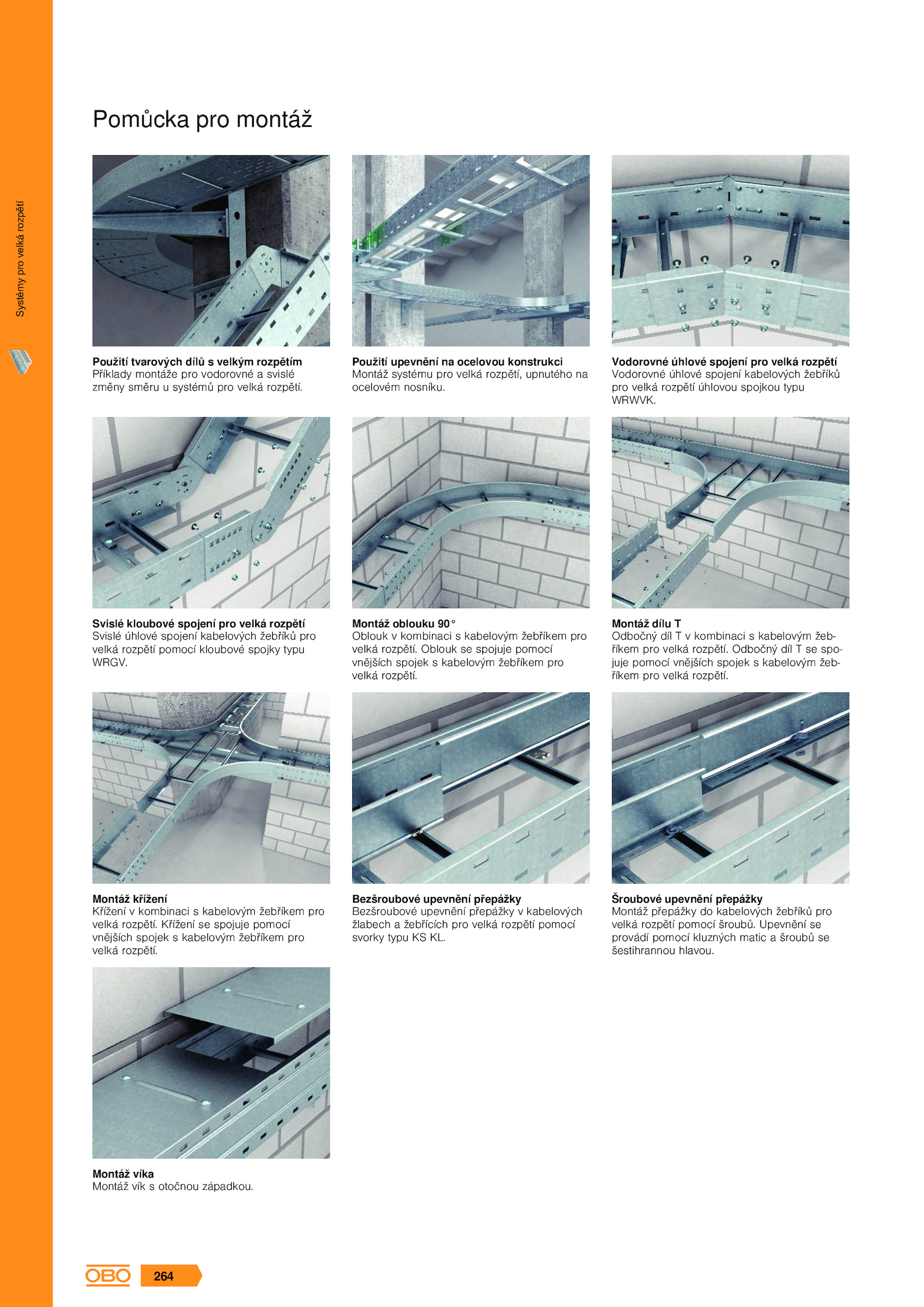

Pomůcka pro montáž Použití tvarových dílů velkým rozpětím Příklady montáže pro vodorovné svislé změny směru systémů pro velká rozpětí. Montáž oblouku 90° Oblouk kombinaci kabelovým žebříkem pro velká rozpětí. Křížení spojuje pomocí vnějších spojek kabelovým žebříkem pro velká rozpětí. Montáž víka Montáž vík otočnou západkou. Odbočný díl spo- juje pomocí vnějších spojek kabelovým žeb- říkem pro velká rozpětí. Šroubové upevnění přepážky Montáž přepážky kabelových žebříků pro velká rozpětí pomocí šroubů. Svislé kloubové spojení pro velká rozpětí Svislé úhlové spojení kabelových žebříků pro velká rozpětí pomocí kloubové spojky typu WRGV. Použití upevnění ocelovou konstrukci Montáž systému pro velká rozpětí, upnutého na ocelovém nosníku. Montáž křížení Křížení kombinaci kabelovým žebříkem pro velká rozpětí. Vodorovné úhlové spojení pro velká rozpětí Vodorovné úhlové spojení kabelových žebříků pro velká rozpětí úhlovou spojkou typu WRWVK. Montáž dílu T Odbočný díl kombinaci kabelovým žeb- říkem pro velká rozpětí. Bezšroubové upevnění přepážky Bezšroubové upevnění přepážky kabelových žlabech žebřících pro velká rozpětí pomocí svorky typu KL. Oblouk spojuje pomocí vnějších spojek kabelovým žebříkem pro velká rozpětí. Systémy pro velká rozpětí 264 . Upevnění se provádí pomocí kluzných matic šroubů se šestihrannou hlavou
