Poznámky redaktora
Upevnění kabelů vedení pomocí třmenové příchytky
typu 2056.
6311202
6311206
6311210
6311214
6311218
Bal.
Kabelový žebřík pro velká rozpětí děrovanou bočnicí výšce
110 mm.
m
6
6
6
6
6
hmotnost
kg/100 m
560,400
582,800
605,800
628,866
652,000
Rozměry
6000 200 186
6000 300 281
6000 400 376
6000 500 471
6000 600 566
Typ
WKLG 1120 A2
WKLG 1130 A2
WKLG 1140 A2
WKLG 1150 A2
WKLG 1160 A2
Roz-
měr
L
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
1,6 1,1 0,8 0,4
1,6 1,1 0,8 0,4
2,1 1,5 0,7
2,1 1,5 0,7
2,1 1,5 0,7
Typ
WKLG 1120 A2
WKLG 1130 A2
WKLG 1140 A2
WKLG 1150 A2
WKLG 1160 A2
4,0 m
kN/m
5,0 m
kN/m
6,0 m
kN/m
7,0 m
kN/m
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
Systémy
pro
velká
rozpětí
267
. 200 2
300 2
400 2
500 2
600 2
Typ
WKLG 1120 A2
WKLG 1130 A2
WKLG 1140 A2
WKLG 1150 A2
WKLG 1160 A2
Šířka
mm
Tloušťka
podélníku
mm výr.Systém kabelových žebříků pro velká rozpětí WKLG, výška bočnice 110

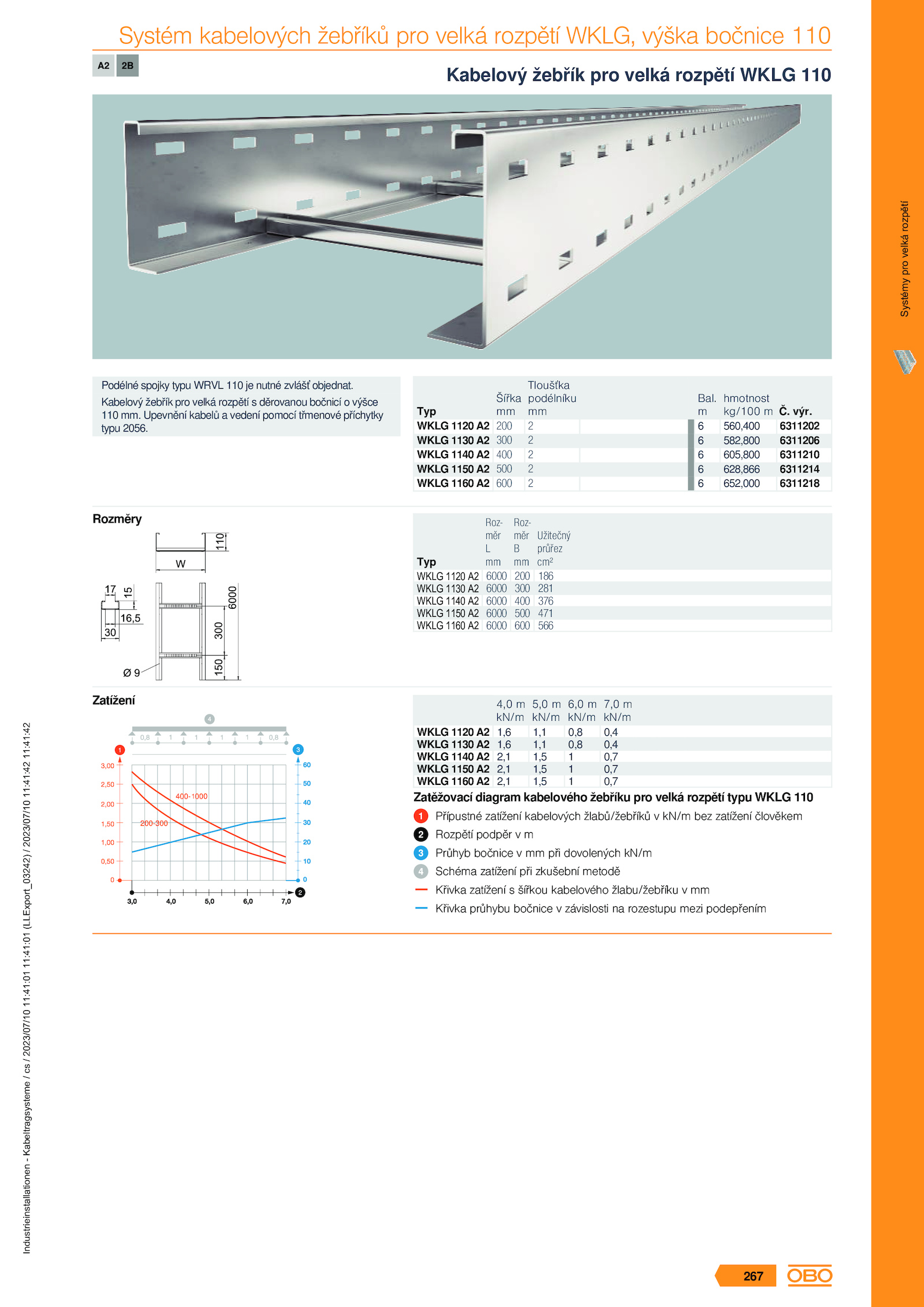

Kabelový žebřík pro velká rozpětí WKLG 110
Podélné spojky typu WRVL 110 nutné zvlášť objednat
