Poznámky redaktora

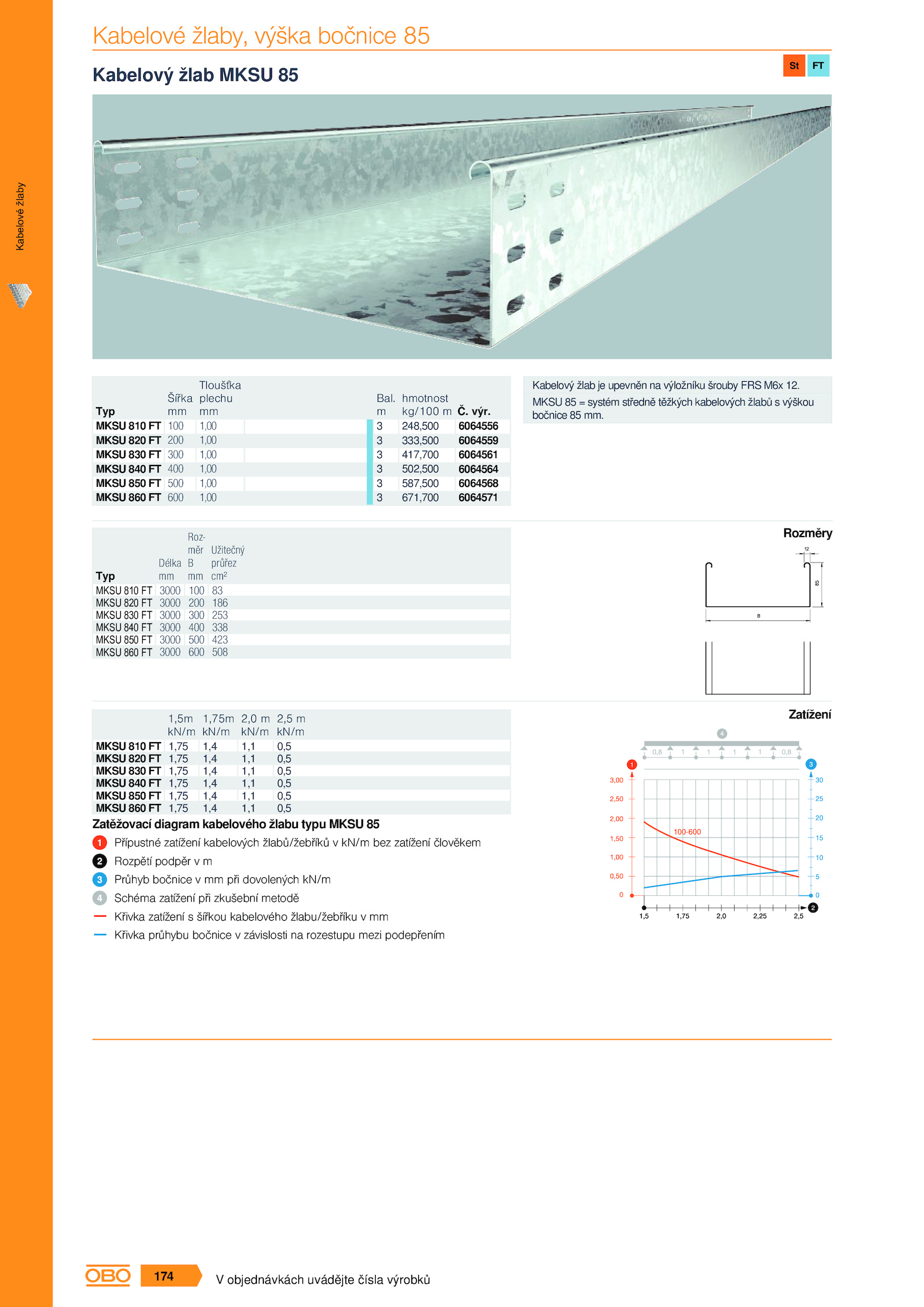

Kabelové žlaby, výška bočnice 85
Kabelový žlab MKSU 85
100 1,00
200 1,00
300 1,00
400 1,00
500 1,00
600 1,00
Typ
MKSU 810 FT
MKSU 820 FT
MKSU 830 FT
MKSU 840 FT
MKSU 850 FT
MKSU 860 FT
Šířka
mm
Tloušťka
plechu
mm výr.
m
3
3
3
3
3
3
hmotnost
kg/100 m
248,500
333,500
417,700
502,500
587,500
671,700
Kabelový žlab upevněn výložníku šrouby FRS M6x 12.
3000 100 83
3000 200 186
3000 300 253
3000 400 338
3000 500 423
3000 600 508
Typ
MKSU 810 FT
MKSU 820 FT
MKSU 830 FT
MKSU 840 FT
MKSU 850 FT
MKSU 860 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
1,75 1,4 1,1 0,5
1,75 1,4 1,1 0,5
1,75 1,4 1,1 0,5
1,75 1,4 1,1 0,5
1,75 1,4 1,1 0,5
1,75 1,4 1,1 0,5
Typ
MKSU 810 FT
MKSU 820 FT
MKSU 830 FT
MKSU 840 FT
MKSU 850 FT
MKSU 860 FT
1,5m
kN/m
1,75m
kN/m
2,0 m
kN/m
2,5 m
kN/m
Zatěžovací diagram kabelového žlabu typu MKSU 85
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
174
.
MKSU systém středně těžkých kabelových žlabů výškou
bočnice mm.
6064556
6064559
6064561
6064564
6064568
6064571
Bal
