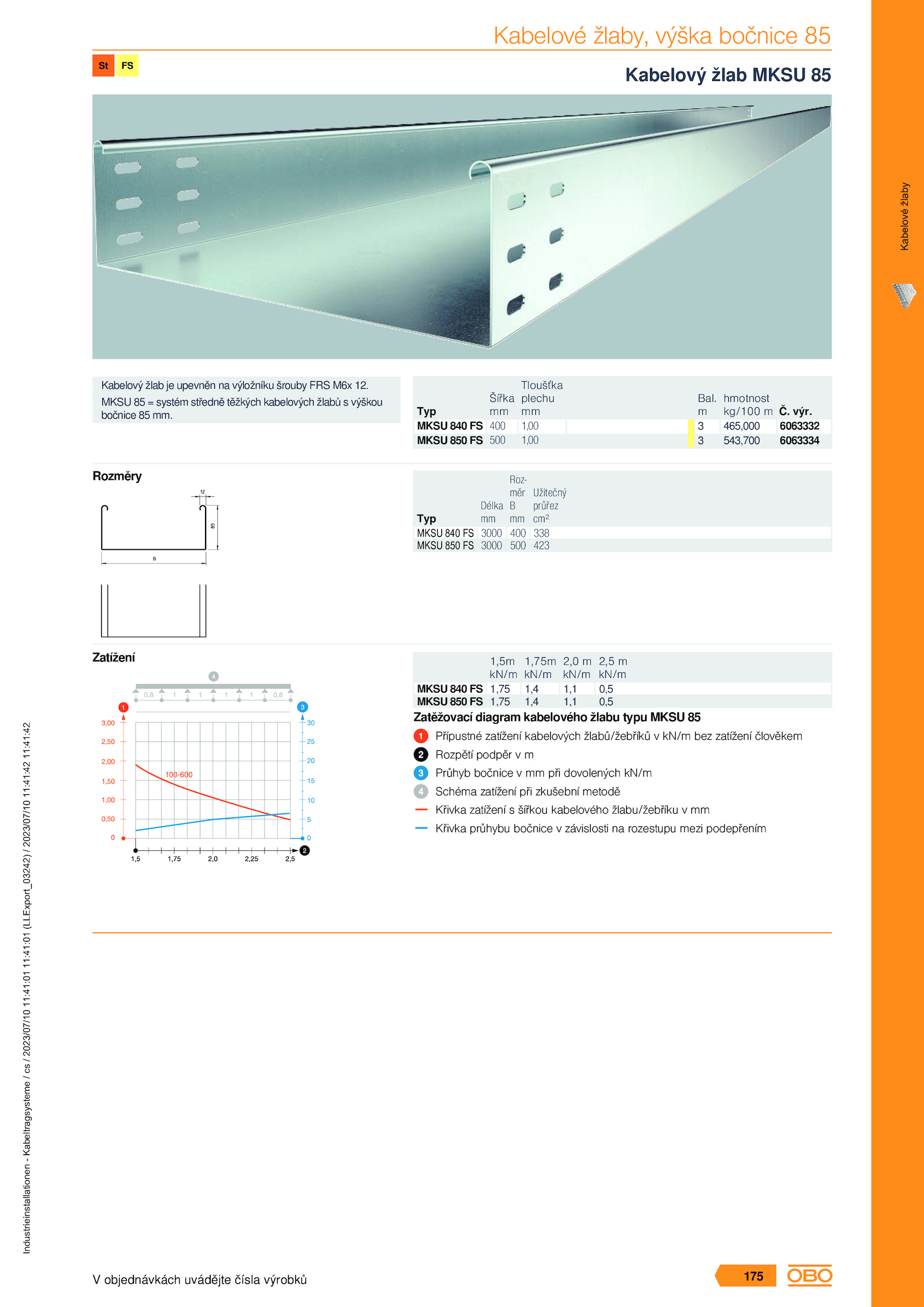

Kabelové žlaby, výška bočnice 85
Kabelový žlab MKSU 85
Kabelový žlab upevněn výložníku šrouby FRS M6x 12.
6063332
6063334
Bal.
400 1,00
500 1,00
Typ
MKSU 840 FS
MKSU 850 FS
Šířka
mm
Tloušťka
plechu
mm výr.
m
3
3
hmotnost
kg/100 m
465,000
543,700
Rozměry
3000 400 338
3000 500 423
Typ
MKSU 840 FS
MKSU 850 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
1,75 1,4 1,1 0,5
1,75 1,4 1,1 0,5
Typ
MKSU 840 FS
MKSU 850 FS
1,5m
kN/m
1,75m
kN/m
2,0 m
kN/m
2,5 m
kN/m
Zatěžovací diagram kabelového žlabu typu MKSU 85
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
175
.
MKSU systém středně těžkých kabelových žlabů výškou
bočnice mm
