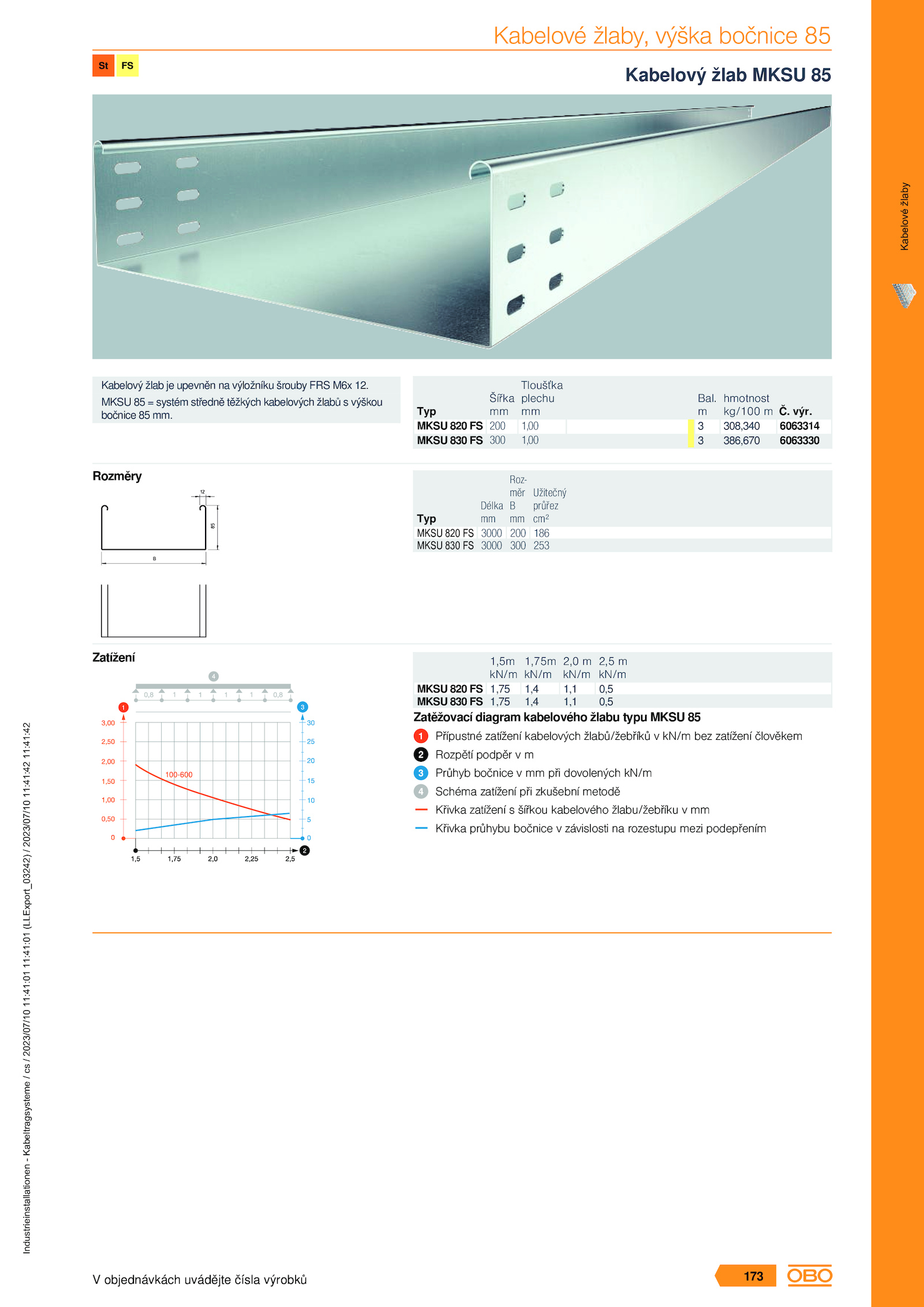

Kabelové žlaby, výška bočnice 85
Kabelový žlab MKSU 85
Kabelový žlab upevněn výložníku šrouby FRS M6x 12.
6063314
6063330
Bal.
m
3
3
hmotnost
kg/100 m
308,340
386,670
Rozměry
3000 200 186
3000 300 253
Typ
MKSU 820 FS
MKSU 830 FS
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Zatížení
1,75 1,4 1,1 0,5
1,75 1,4 1,1 0,5
Typ
MKSU 820 FS
MKSU 830 FS
1,5m
kN/m
1,75m
kN/m
2,0 m
kN/m
2,5 m
kN/m
Zatěžovací diagram kabelového žlabu typu MKSU 85
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Industrieinstallationen
-
Kabeltragsysteme
/
cs
/
2023/07/10
11:41:01
11:41:01
(LLExport_03242)
/
2023/07/10
11:41:42
11:41:42
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
173
.
MKSU systém středně těžkých kabelových žlabů výškou
bočnice mm.
200 1,00
300 1,00
Typ
MKSU 820 FS
MKSU 830 FS
Šířka
mm
Tloušťka
plechu
mm výr
