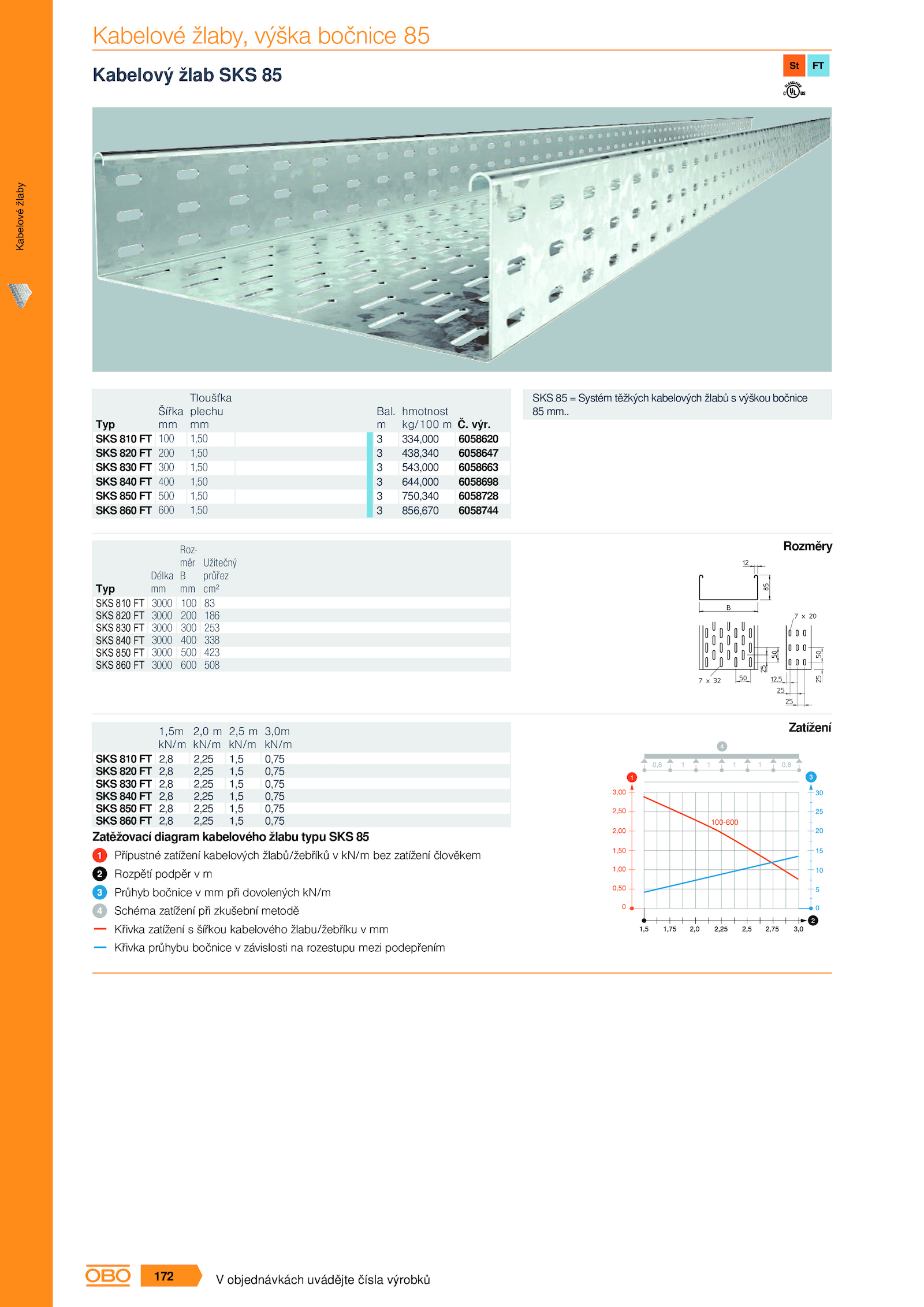

Kabelové žlaby, výška bočnice 85
Kabelový žlab SKS 85
100 1,50
200 1,50
300 1,50
400 1,50
500 1,50
600 1,50
Typ
SKS 810 FT
SKS 820 FT
SKS 830 FT
SKS 840 FT
SKS 850 FT
SKS 860 FT
Šířka
mm
Tloušťka
plechu
mm výr..
m
3
3
3
3
3
3
hmotnost
kg/100 m
334,000
438,340
543,000
644,000
750,340
856,670
SKS Systém těžkých kabelových žlabů výškou bočnice
85 mm.
3000 100 83
3000 200 186
3000 300 253
3000 400 338
3000 500 423
3000 600 508
Typ
SKS 810 FT
SKS 820 FT
SKS 830 FT
SKS 840 FT
SKS 850 FT
SKS 860 FT
Délka
mm
Roz-
měr
B
mm
Užitečný
průřez
cm²
Rozměry
2,8 2,25 1,5 0,75
2,8 2,25 1,5 0,75
2,8 2,25 1,5 0,75
2,8 2,25 1,5 0,75
2,8 2,25 1,5 0,75
2,8 2,25 1,5 0,75
Typ
SKS 810 FT
SKS 820 FT
SKS 830 FT
SKS 840 FT
SKS 850 FT
SKS 860 FT
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
Zatěžovací diagram kabelového žlabu typu SKS 85
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr m
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
Zatížení
V objednávkách uvádějte čísla výrobků
Kabelové
žlaby
172
.
6058620
6058647
6058663
6058698
6058728
6058744
Bal
