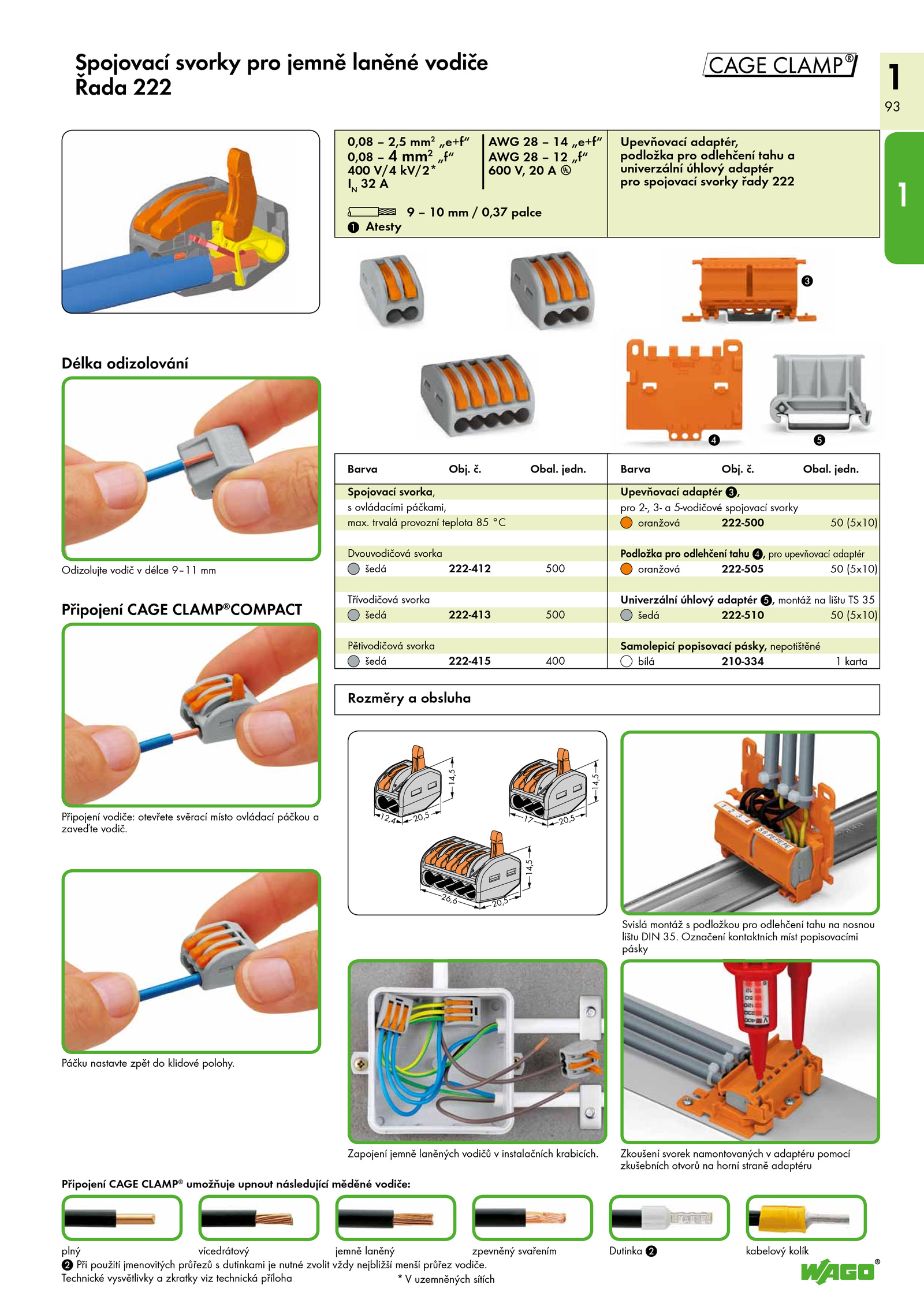

č. Obal. Spojovací svorky pro jemně laněné vodiče Řada 222 Rozměry obsluha Upevňovací adaptér, podložka pro odlehčení tahu a univerzální úhlový adaptér pro spojovací svorky řady 222​ 0,08 2,5 mm2 „e+f“ AWG „e+f“ 0,08 mm2 „f“ AWG „f“ 400 V/4 kV/2* 600 u IN 32 L 0,37 palce 2 Při použití jmenovitých průřezů dutinkami nutné zvolit vždy nejbližší menší průřez vodiče.1 93 14,5 20,517 14,5 26,6 20,5 12,4 20,5 14,5 1 3 54 Délka odizolování Odizolujte vodič délce 9–11 mm Připojení CAGE CLAMP® COMPACT Připojení vodiče: otevřete svěrací místo ovládací páčkou a zaveďte vodič. Označení kontaktních míst popisovacími pásky​ Zkoušení svorek namontovaných adaptéru pomocí zkušebních otvorů horní straně adaptéru​ Zapojení jemně laněných vodičů instalačních krabicích.Barva Obj. č. 1 Atesty Svislá montáž podložkou pro odlehčení tahu nosnou lištu DIN 35. Technické vysvětlivky zkratky viz technická příloha uzemněných sítích Upevňovací adaptér 3, pro 2-, 5-vodičové spojovací svorky oranžová 222-500 50 (5x10) Podložka pro odlehčení tahu pro upevňovací adaptér oranžová 222-505 (5x10) Univerzální úhlový adaptér montáž lištu 35 šedá 222-510 (5x10) Samolepicí popisovací pásky, nepotištěné bílá 210-334 karta Spojovací svorka, s ovládacími páčkami, max. jedn. Připojení CAGE CLAMP® umožňuje upnout následující měděné vodiče: vícedrátový jemně laněný zpevněný svařením Dutinka kabelový kolíkplný . Obal. trvalá provozní teplota °C Dvouvodičová svorka šedá 222-412 500 Třívodičová svorka šedá 222-413 500 Pětivodičová svorka šedá 222-415 400 Barva Obj. jedn. Páčku nastavte zpět klidové polohy
