Kódování
Zasuňte kódovací prvek správné poloze základní
svorky. příbalovém letáku.
Uvolnění kódovacího prvku základní svorky
Můstkové propojení
Skupinu otevřete ovládacím nástrojem (3,5 0,5 mm),
posuňte svorku strany uvolněte pomocí demontážní
drážky
Základní svorka: připojení uvolnění vodiče šroubovákem
(3,5 0,5 mm)
vícedrátový
Délku odizolování naleznete obalu, resp. stupňovitými můstky.
.
První poslední kódovací špičku RAST nevylamujte, nebo
použijte dodatečnou blokovací západku.1
74
Připojení CAGE CLAMP®
umožňuje upnout násle-
dující měděné vodiče:
plný
jemně laněný,
také pocínovanými
jednotlivými žilami
Propojení příčnými, resp.
Můstky nutné vždy zatlačit doraz!
Stupňovitý můstek základních svorkách. Stupňovitý můstek dvouvodičovém konektoru příčný
můstek základních svorkách

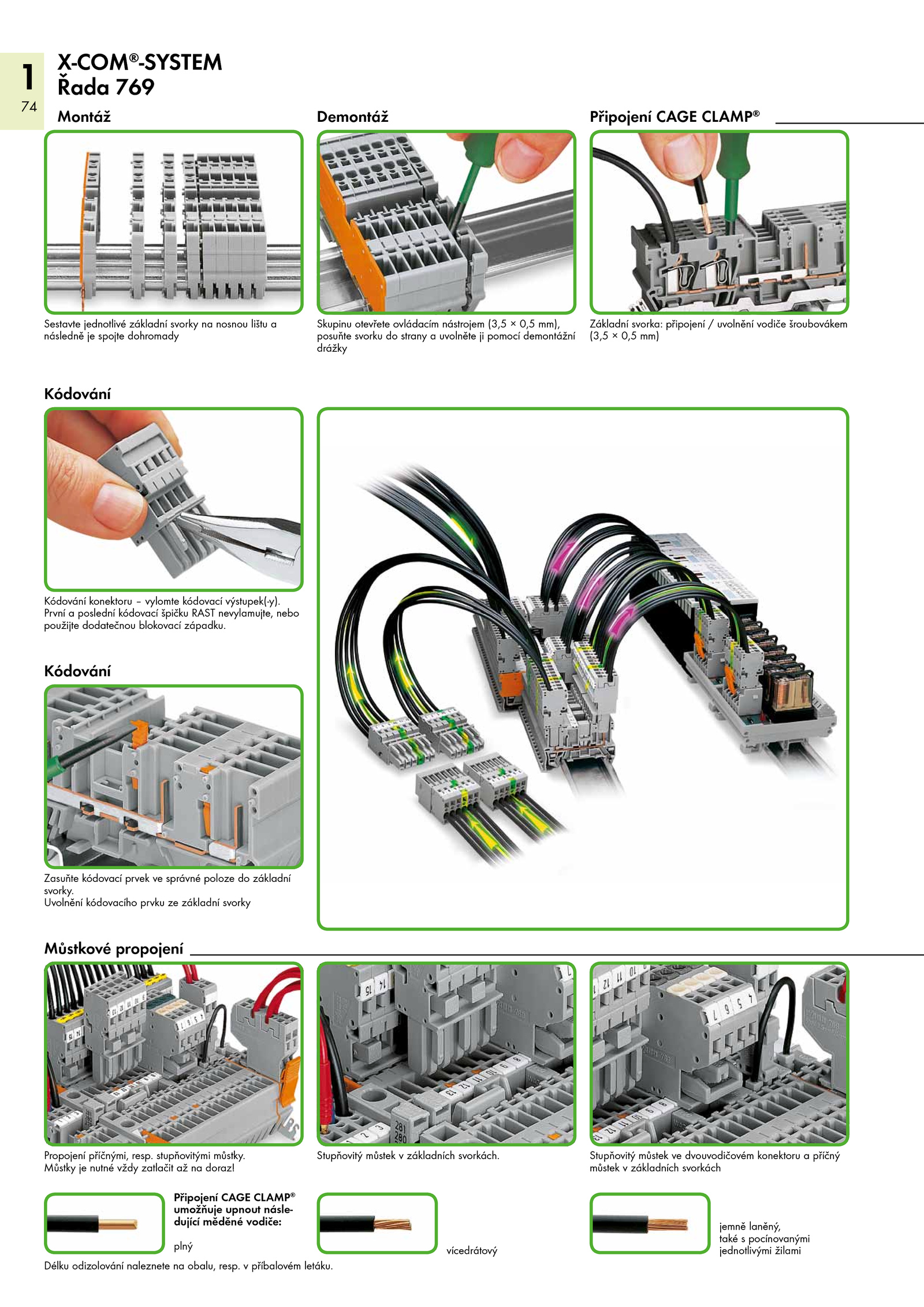

X-COM®
-SYSTEM
Řada 769
Montáž Připojení CAGE CLAMP®
Demontáž
Sestavte jednotlivé základní svorky nosnou lištu a
následně spojte dohromady
Kódování
Kódování konektoru vylomte kódovací výstupek(-y)
