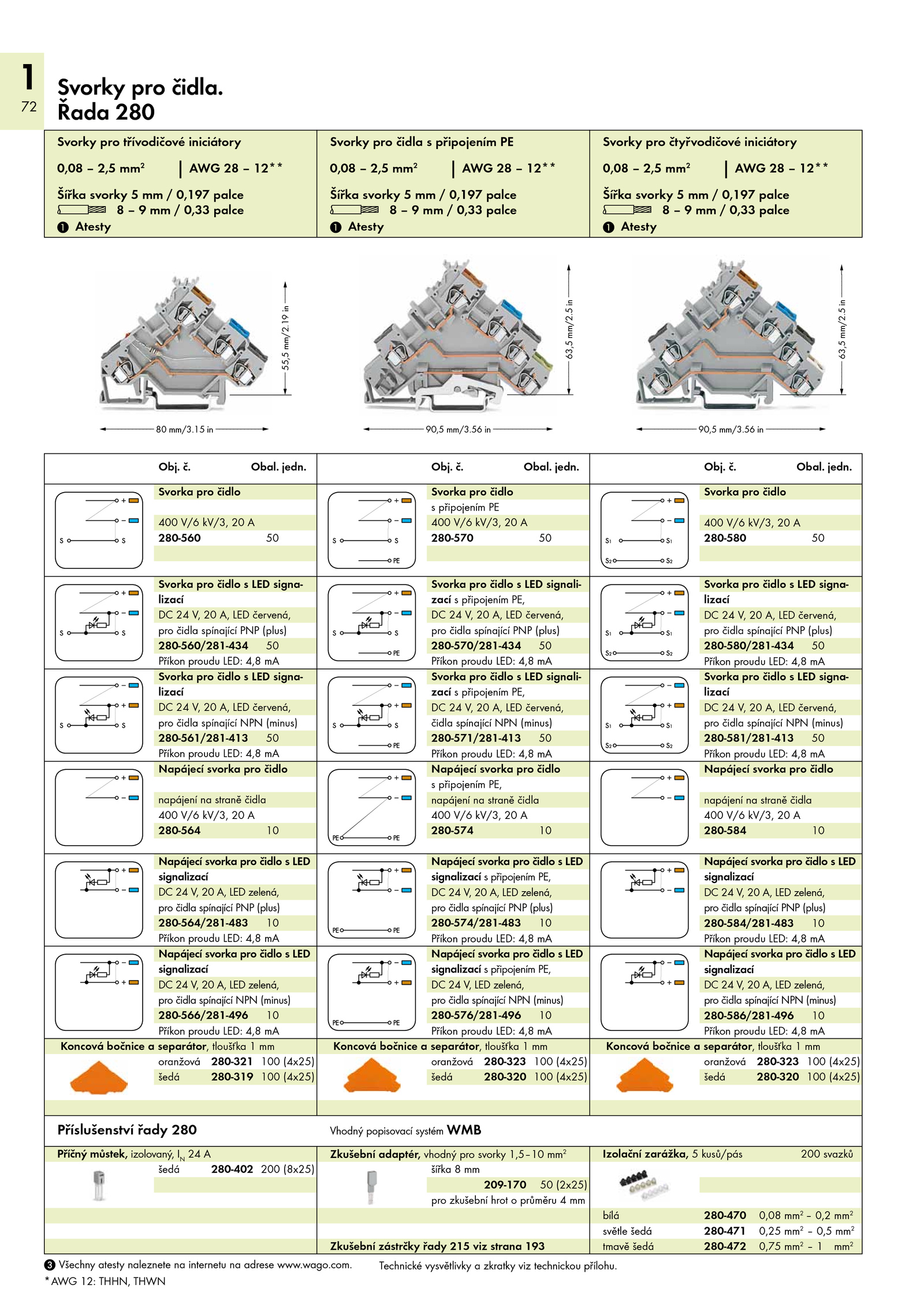

Řada 280
Svorky pro třívodičové iniciátory
0,08 2,5 mm2
AWG 12**
Šířka svorky 0,197 palce
L 0,33 palce
Svorka pro čidlo
400 V/6 kV/3, A
280-560 50
Svorka pro čidlo LED signa-
lizací
DC LED červená,
pro čidla spínající PNP (plus)
280-560/281-434 50
Příkon proudu LED: 4,8 mA
Svorka pro čidlo LED signa-
lizací
DC LED červená,
pro čidla spínající NPN (minus)
280-561/281-413 50
Příkon proudu LED: 4,8 mA
Napájecí svorka pro čidlo
napájení straně čidla
400 V/6 kV/3, A
280-564 10
Napájecí svorka pro čidlo LED
signalizací
DC LED zelená,
pro čidla spínající PNP (plus)
280-564/281-483 10
Příkon proudu LED: 4,8 mA
Napájecí svorka pro čidlo LED
signalizací
DC LED zelená,
pro čidla spínající NPN (minus)
280-566/281-496 10
Příkon proudu LED: 4,8 mA
Svorka pro čidlo
s připojením PE
400 V/6 kV/3, A
280-570 50
Svorka pro čidlo LED signali-
zací připojením PE,
DC LED červená,
pro čidla spínající PNP (plus)
280-570/281-434 50
Příkon proudu LED: 4,8 mA
Svorka pro čidlo LED signali-
zací připojením PE,
DC LED červená,
čidla spínající NPN (minus)
280-571/281-413 50
Příkon proudu LED: 4,8 mA
Napájecí svorka pro čidlo
s připojením PE,
napájení straně čidla
400 V/6 kV/3, A
280-574 10
Napájecí svorka pro čidlo LED
signalizací připojením PE,
DC LED zelená,
pro čidla spínající PNP (plus)
280-574/281-483 10
Příkon proudu LED: 4,8 mA
Napájecí svorka pro čidlo LED
signalizací připojením PE,
DC LED zelená,
pro čidla spínající NPN (minus)
280-576/281-496 10
Příkon proudu LED: 4,8 mA
Svorka pro čidlo
400 V/6 kV/3, A
280-580 50
Svorka pro čidlo LED signa-
lizací
DC LED červená,
pro čidla spínající PNP (plus)
280-580/281-434 50
Příkon proudu LED: 4,8 mA
Svorka pro čidlo LED signa-
lizací
DC LED červená,
pro čidla spínající NPN (minus)
280-581/281-413 50
Příkon proudu LED: 4,8 mA
Napájecí svorka pro čidlo
napájení straně čidla
400 V/6 kV/3, A
280-584 10
Napájecí svorka pro čidlo LED
signalizací
DC LED zelená,
pro čidla spínající PNP (plus)
280-584/281-483 10
Příkon proudu LED: 4,8 mA
Napájecí svorka pro čidlo LED
signalizací
DC LED zelená,
pro čidla spínající NPN (minus)
280-586/281-496 10
Příkon proudu LED: 4,8 mA
Zkušební adaptér, vhodný pro svorky 1,5–10 mm2
šířka mm
209-170 (2x25)
pro zkušební hrot průměru mm
Zkušební zástrčky řady 215 viz strana 193
Vhodný popisovací systém WMB
Izolační zarážka, kusů/pás 200 svazků
bílá 280-470 0,08 mm2
– 0,2 mm2
světle šedá 280-471 0,25 mm2
– 0,5 mm2
tmavě šedá 280-472 0,75 mm2
– mm2
Příslušenství řady 280
Příčný můstek, izolovaný, IN
24 A
šedá 280-402 200 (8x25)
3 Všechny atesty naleznete internetu adrese www. Obal. Obj.19in___>
<_____________ 90,5 mm/3. Obj. č.5in______>
Svorky pro čidla.5in______>
<_____________ 90,5 mm/3. Obal. jedn. č.
*AWG 12: THHN, THWN
Svorky pro čidla připojením PE
0,08 2,5 mm2
AWG 12**
Šířka svorky 0,197 palce
L 0,33 palce
Svorky pro čtyřvodičové iniciátory
0,08 2,5 mm2
AWG 12**
Šířka svorky 0,197 palce
L 0,33 palce
Obj. Technické vysvětlivky zkratky viz technickou přílohu. jedn.15 ____________>
<___55,5mm/2.1
72
<____________ mm/3.wago.56 _____________>
<______63,5mm/2.56 _____________>
<______63,5mm/2. jedn.com.
1 Atesty Atesty Atesty
Koncová bočnice separátor, tloušťka mm
oranžová 280-321 100 (4x25)
šedá 280-319 100 (4x25)
Koncová bočnice separátor, tloušťka mm
oranžová 280-323 100 (4x25)
šedá 280-320 100 (4x25)
Koncová bočnice separátor, tloušťka mm
oranžová 280-323 100 (4x25)
šedá 280-320 100 (4x25)
