Poznámky redaktora

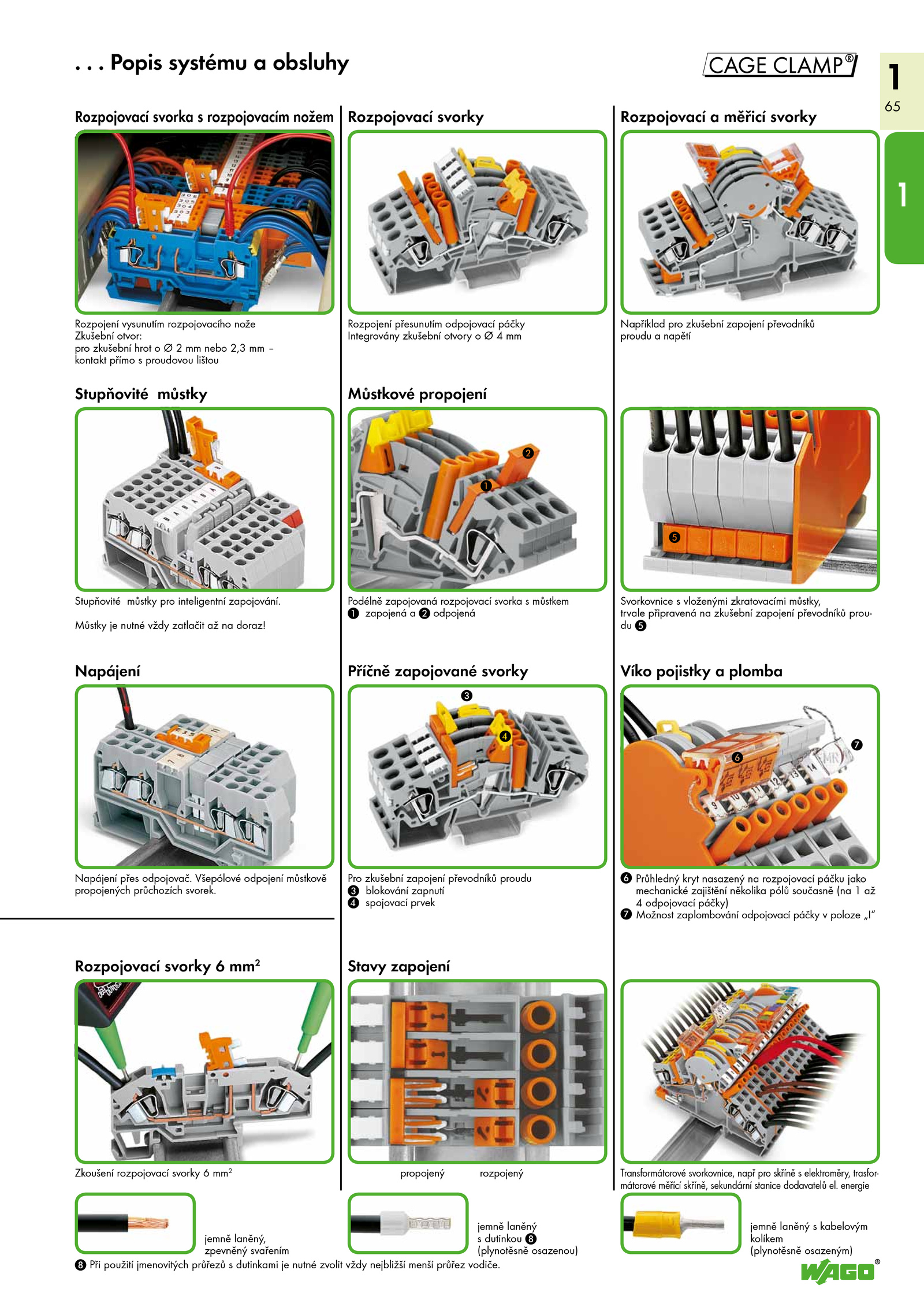

Popis systému obsluhy
.
Stavy zapojeníRozpojovací svorky mm2
Zkoušení rozpojovací svorky mm2
propojený rozpojený Transformátorové svorkovnice, např pro skříně elektroměry, trasfor-
mátorové měřící skříně, sekundární stanice dodavatelů el.
. energie
jemně laněný,
zpevněný svařením
jemně laněný
s dutinkou 8
(plynotěsně osazenou)
jemně laněný kabelovým
kolíkem
(plynotěsně osazeným)
8 Při použití jmenovitých průřezů dutinkami nutné zvolit vždy nejbližší menší průřez vodiče.1
65
1
2
6
7
5
3
4
1
Rozpojovací měřicí svorkyRozpojovací svorka rozpojovacím nožem
Rozpojení vysunutím rozpojovacího nože
Zkušební otvor:
pro zkušební hrot nebo 2,3 –
kontakt přímo proudovou lištou
Rozpojení přesunutím odpojovací páčky
Integrovány zkušební otvory mm
Například pro zkušební zapojení převodníků
proudu napětí
Můstkové propojeníStupňovité můstky
Rozpojovací svorky
Víko pojistky plomba
Svorkovnice vloženými zkratovacími můstky,
trvale připravená zkušební zapojení převodníků prou-
du 5
Příčně zapojované svorky
Podélně zapojovaná rozpojovací svorka můstkem
1 zapojená odpojená
Napájení
Stupňovité můstky pro inteligentní zapojování.
Můstky nutné vždy zatlačit doraz!
6 Průhledný kryt nasazený rozpojovací páčku jako
mechanické zajištění několika pólů současně (na až
4 odpojovací páčky)
7 Možnost zaplombování odpojovací páčky poloze „I“
Pro zkušební zapojení převodníků proudu
3 blokování zapnutí
4 spojovací prvek
Napájení přes odpojovač. Všepólové odpojení můstkově
propojených průchozích svorek
