Můstky nutné vždy zatlačit doraz!
Drátový můstek základních svorkách
Montáž Připojení CAGE CLAMP®
Demontáž
Sestavte jednotlivé základní svorky nosnou lištu a
následně spojte dohromady
Kódování
Kódování pružinové svorkovnice vhodným nástrojem
oddělte požadovanou kódovací špičku pružinové svor-
kovnice.1
44
X-COM®
@-SYSTEM

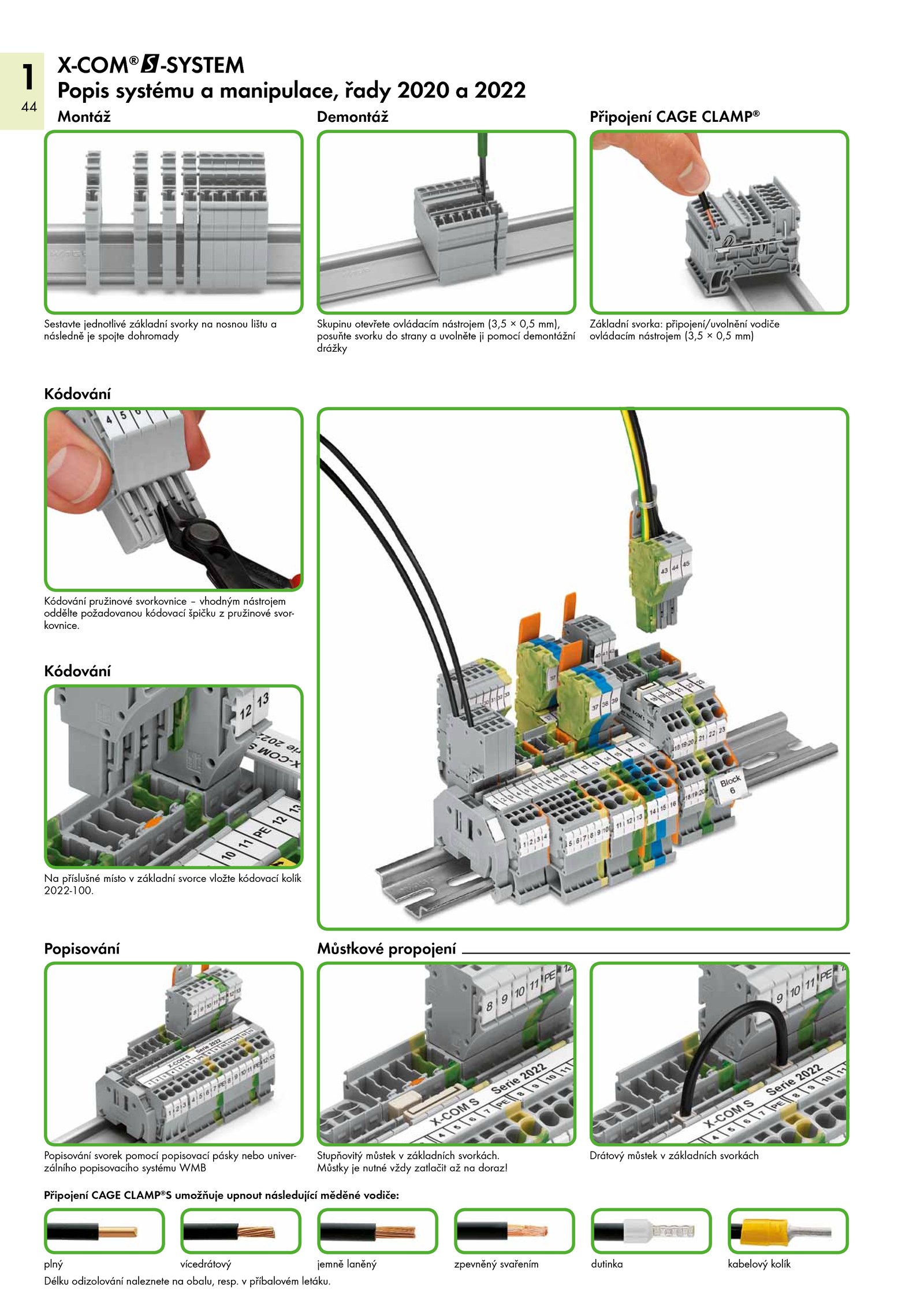

Popis systému manipulace, řady 2020 2022
Popisování svorek pomocí popisovací pásky nebo univer-
zálního popisovacího systému WMB
Stupňovitý můstek základních svorkách.
Popisování Můstkové propojení
Skupinu otevřete ovládacím nástrojem (3,5 0,5 mm),
posuňte svorku strany uvolněte pomocí demontážní
drážky
Základní svorka: připojení/uvolnění vodiče
ovládacím nástrojem (3,5 0,5 mm)
vícedrátový jemně laněný zpevněný svařením dutinka kabelový kolík
Připojení CAGE CLAMP®
S umožňuje upnout následující měděné vodiče:
plný
Délku odizolování naleznete obalu, resp.
Kódování
Na příslušné místo základní svorce vložte kódovací kolík
2022-100. příbalovém letáku.
