Svazek 1, systémy řadových svorek. Svazek 2, konektory a svorky na desky plošných spojů. Svazek 3, AUTOMATION. Svazek 4, INTERFACE ELECTRONIC. Svazek 5, konektorový systém WINSTA.
Poznámky redaktora
“
200 V/4 kV/3, 17,5 300 U2
500 V/4 kV/2, 17,5 A
l 0,37 palce
Rastr 3,81 0,15 palce
0,5 1,5 mm2
„e“ AWG 20–16 „sol.wago. jedn. Obal.2
133
<_15,5_>
__> <
1,5
__>
2,5
<___
3,81
> <__
0,4
<_____ _____>
__> <
1,5
__>
2,5
<___
3,81
> <__
0,4
<_____L _____>
(9,2)
2

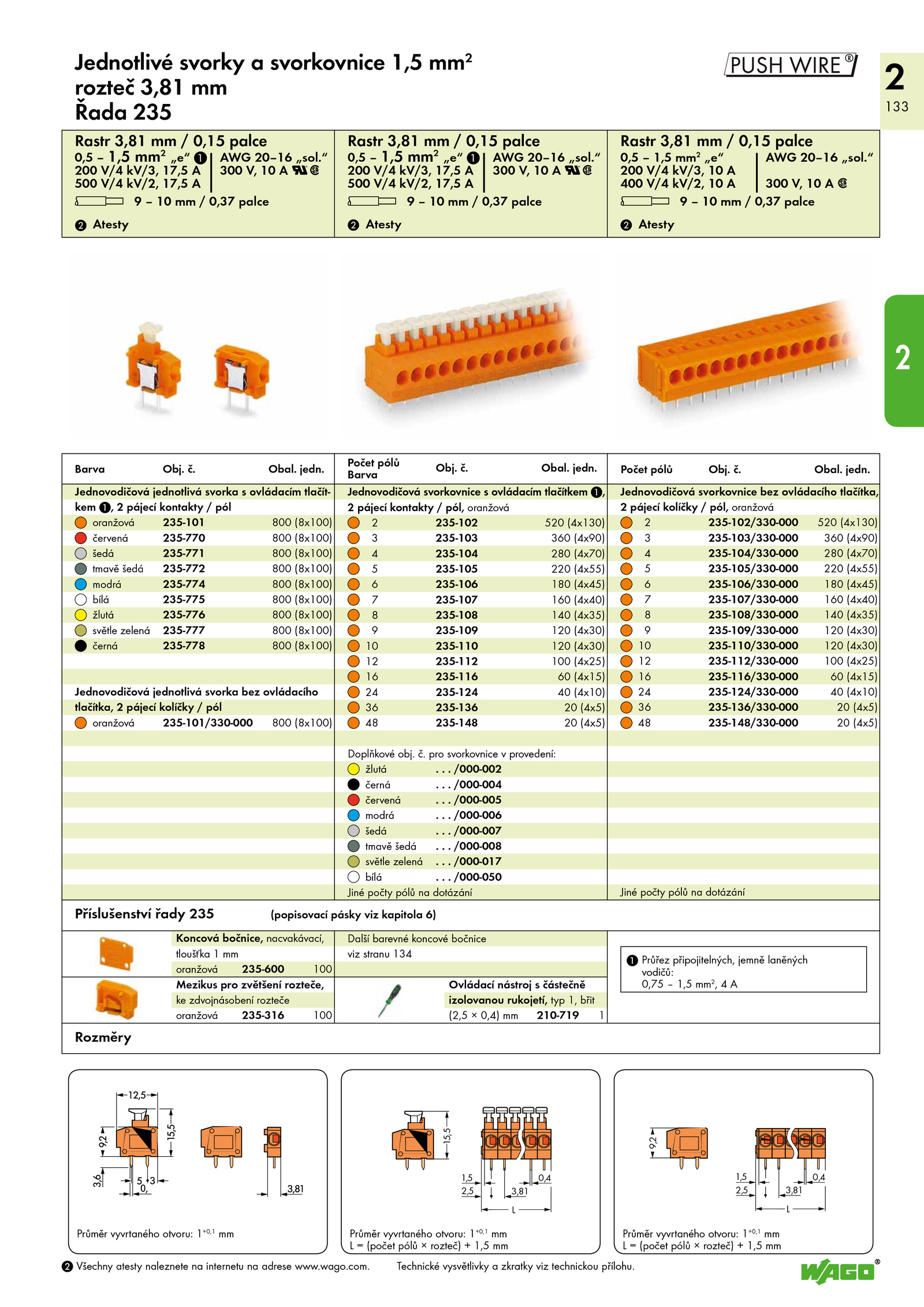

Jednotlivé svorky svorkovnice 1,5 mm2
rozteč 3,81 mm
Řada 235
Rastr 3,81 0,15 palce
0,5 1,5 mm2
„e“ AWG 20–16 „sol. Technické vysvětlivky zkratky viz technickou přílohu. č. č.
Počet pólů Obj. jedn. Obal.
2 Atesty Atesty Atesty
.
Barva
Jednovodičová svorkovnice bez ovládacího tlačítka,
2 pájecí kolíčky pól, oranžová
235-102/330-000 520 (4x130)
235-103/330-000 360 (4x90)
235-104/330-000 280 (4x70)
235-105/330-000 220 (4x55)
235-106/330-000 180 (4x45)
235-107/330-000 160 (4x40)
235-108/330-000 140 (4x35)
235-109/330-000 120 (4x30)
10 235-110/330-000 120 (4x30)
12 235-112/330-000 100 (4x25)
16 235-116/330-000 (4x15)
24 235-124/330-000 (4x10)
36 235-136/330-000 (4x5)
48 235-148/330-000 (4x5)
Jiné počty pólů dotázání
Koncová bočnice, nacvakávací,
tloušťka mm
oranžová 235-600100
Mezikus pro zvětšení rozteče,
ke zdvojnásobení rozteče
oranžová 235-316100
Další barevné koncové bočnice
viz stranu 134
Ovládací nástroj částečně
izolovanou rukojetí, typ břit
(2,5 0,4) mm 210-719 1
Průřez připojitelných, jemně laněných
vodičů:
0,75 1,5 mm2
, A
Jednovodičová svorkovnice ovládacím tlačítkem 1,
2 pájecí kontakty pól, oranžová
235-102 520 (4x130)
235-103 360 (4x90)
235-104 280 (4x70)
235-105 220 (4x55)
235-106 180 (4x45)
235-107 160 (4x40)
235-108 140 (4x35)
235-109 120 (4x30)
10 235-110 120 (4x30)
12 235-112 100 (4x25)
16 235-116 (4x15)
24 235-124 (4x10)
36 235-136 (4x5)
48 235-148 (4x5)
Doplňkové obj.
Průměr vyvrtaného otvoru: 1+0,1
mm Průměr vyvrtaného otvoru: 1+0,1
mm
L (počet pólů rozteč) 1,5 mm
Průměr vyvrtaného otvoru: 1+0,1
mm
L (počet pólů rozteč) 1,5 mm
Barva Obj. pro svorkovnice provedení:
žlutá /000-002
černá /000-004
červená /000-005
modrá /000-006
šedá /000-007
tmavě šedá /000-008
světle zelená /000-017
bílá /000-050
Jiné počty pólů dotázání
Jednovodičová jednotlivá svorka ovládacím tlačít-
kem pájecí kontakty pól
oranžová 235-101 800 (8x100)
červená 235-770 800 (8x100)
šedá 235-771 800 (8x100)
tmavě šedá 235-772 800 (8x100)
modrá 235-774 800 (8x100)
bílá 235-775 800 (8x100)
žlutá 235-776 800 (8x100)
světle zelená 235-777 800 (8x100)
černá 235-778 800 (8x100)
Jednovodičová jednotlivá svorka bez ovládacího
tlačítka, pájecí kolíčky pól
oranžová 235-101/330-000 800 (8x100)
1
Počet pólů Obj.“
200 V/4 kV/3, 17,5 300 U2
500 V/4 kV/2, 17,5 A
l 0,37 palce
Rastr 3,81 0,15 palce
0,5 1,5 mm2
„e“ AWG 20–16 „sol. Obal.com.“
200 V/4 kV/3, A
400 V/4 kV/2, 300 2
l 0,37 palce
Příslušenství řady 235 (popisovací pásky viz kapitola 6)
Rozměry
2 Všechny atesty naleznete internetu adrese www. jedn. č
