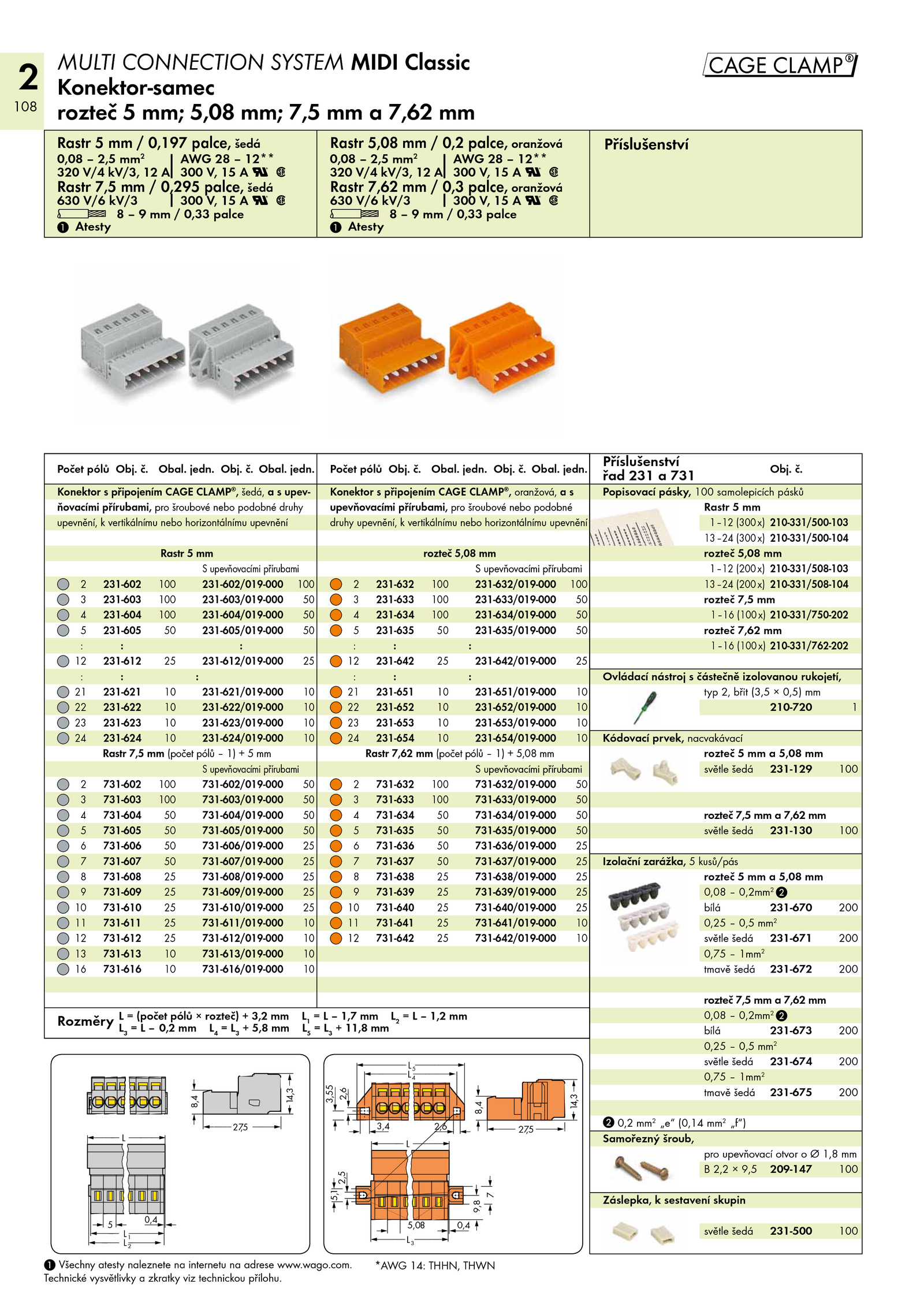

MULTI CONNECTION SYSTEM MIDI Classic
Konektor-samec
rozteč mm; 5,08 mm; 7,5 7,62 mm
Konektor připojením CAGE CLAMP®
, šedá, upev-
ňovacími přírubami, pro šroubové nebo podobné druhy
upevnění, vertikálnímu nebo horizontálnímu upevnění
Rastr mm
upevňovacími přírubami
2 231-602 100 231-602/019-000 100
3 231-603 100 231-603/019-000 50
4 231-604 100 231-604/019-000 50
5 231-605 50 231-605/019-000 50
: :
12 231-612 25 231-612/019-000 25
:
21 231-621 10 231-621/019-000 10
22 231-622 10 231-622/019-000 10
23 231-623 10 231-623/019-000 10
24 231-624 10 231-624/019-000 10
Rastr 7,5 (počet pólů mm
upevňovacími přírubami
2 731-602 100 731-602/019-000 50
3 731-603 100 731-603/019-000 50
4 731-604 50 731-604/019-000 50
5 731-605 50 731-605/019-000 50
6 731-606 50 731-606/019-000 25
7 731-607 50 731-607/019-000 25
8 731-608 25 731-608/019-000 25
9 731-609 25 731-609/019-000 25
10 731-610 25 731-610/019-000 25
11 731-611 25 731-611/019-000 10
12 731-612 25 731-612/019-000 10
13 731-613 10 731-613/019-000 10
16 731-616 10 731-616/019-000 10
Počet pólů Obj.Počet pólů Obj. Obal. jedn. č. Obal. č.
Konektor připojením CAGE CLAMP®
, oranžová, s
upevňovacími přírubami, pro šroubové nebo podobné
druhy upevnění, vertikálnímu nebo horizontálnímu upevnění
rozteč 5,08 mm
upevňovacími přírubami
2 231-632 100 231-632/019-000 100
3 231-633 100 231-633/019-000 50
4 231-634 100 231-634/019-000 50
5 231-635 50 231-635/019-000 50
:
12 231-642 25 231-642/019-000 25
:
21 231-651 10 231-651/019-000 10
22 231-652 10 231-652/019-000 10
23 231-653 10 231-653/019-000 10
24 231-654 10 231-654/019-000 10
Rastr 7,62 (počet pólů 5,08 mm
upevňovacími přírubami
2 731-632 100 731-632/019-000 50
3 731-633 100 731-633/019-000 50
4 731-634 50 731-634/019-000 50
5 731-635 50 731-635/019-000 50
6 731-636 50 731-636/019-000 25
7 731-637 50 731-637/019-000 25
8 731-638 25 731-638/019-000 25
9 731-639 25 731-639/019-000 25
10 731-640 25 731-640/019-000 25
11 731-641 25 731-641/019-000 10
12 731-642 25 731-642/019-000 10
Příslušenství
Popisovací pásky, 100 samolepicích pásků
Rastr mm
1–12 (300x) 210-331/500-103
13–24 (300x) 210-331/500-104
rozteč 5,08 mm
1–12 (200x) 210-331/508-103
13–24 (200x) 210-331/508-104
rozteč 7,5 mm
1–16 (100x) 210-331/750-202
rozteč 7,62 mm
1–16 (100x) 210-331/762-202
Ovládací nástroj částečně izolovanou rukojetí,
typ břit (3,5 0,5) mm
210-720 1
Kódovací prvek, nacvakávací
rozteč 5,08 mm
světle šedá 231-129 100
rozteč 7,5 7,62 mm
světle šedá 231-130 100
Izolační zarážka, kusů/pás
rozteč 5,08 mm
0,08 0,2mm2
2
bílá 231-670 200
0,25 0,5 mm2
světle šedá 231-671 200
0,75 1mm2
tmavě šedá 231-672 200
rozteč 7,5 7,62 mm
0,08 0,2mm2
2
bílá 231-673 200
0,25 0,5 mm2
světle šedá 231-674 200
0,75 1mm2
tmavě šedá 231-675 200
2 0,2 mm2
„e“ (0,14 mm2
„f“)
Samořezný šroub,
pro upevňovací otvor 1,8 mm
2,2 9,5 209-147 100
Záslepka, sestavení skupin
světle šedá 231-500 100
Rastr 0,197 palce, šedá
0,08 2,5 mm2
AWG 12**
320 V/4 kV/3, 300 2
Rastr 7,5 0,295 palce, šedá
630 V/6 kV/3 300 2
L 0,33 palce
Rastr 5,08 0,2 palce, oranžová
0,08 2,5 mm2
AWG 12**
320 V/4 kV/3, 300 2
Rastr 7,62 0,3 palce, oranžová
630 V/6 kV/3 300 2
L 0,33 palce
Příslušenství
řad 231 731 Obj. jedn. Obj. č.
1 Atesty Atesty
.com. Obal. Obj. č. č. Obal. jedn. *AWG 14: THHN, THWN
