Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 76 z 404







Poznámky redaktora

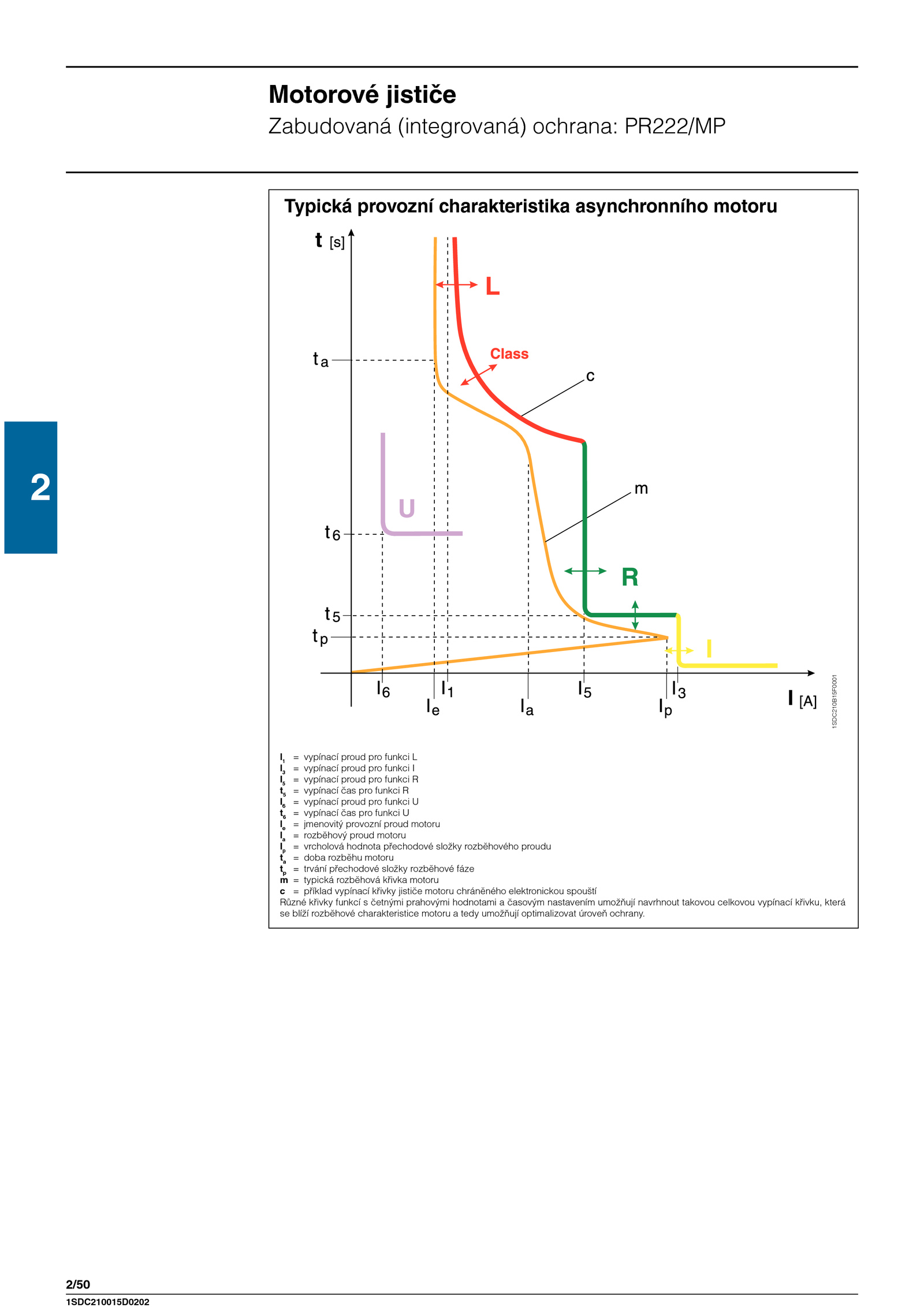

.2 2/50 1SDC210B15F0001 1SDC210015D0202 Motorové jističe Zabudovaná (integrovaná) ochrana: PR222/MP Typická provozní charakteristika asynchronního motoru l1 = vypínací proud pro funkci L l3 = vypínací proud pro funkci I I5 = vypínací proud pro funkci R t5 = vypínací čas pro funkci R I6 = vypínací proud pro funkci U t6 = vypínací čas pro funkci U le = jmenovitý provozní proud motoru la = rozběhový proud motoru Ip = vrcholová hodnota přechodové složky rozběhového proudu ta = doba rozběhu motoru tp = trvání přechodové složky rozběhové fáze m typická rozběhová křivka motoru c příklad vypínací křivky jističe motoru chráněného elektronickou spouští Různé křivky funkcí četnými prahovými hodnotami časovým nastavením umožňují navrhnout takovou celkovou vypínací křivku, která se blíží rozběhové charakteristice motoru tedy umožňují optimalizovat úroveň ochrany
