Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
Poznámky redaktora
Funkčnost systému řízena monitorovací funkcí blokovacího kanálu, která zaručuje vysokou
bezpečnost systému. Spojení vytvořeno jednoduchou stíněnou kroucenou dvoulinkou, která propojuje
jističe vybavené spouští PR223EF. Nastavení provádí dialogovou funkcí nebo pomocí konfigu-
rační testovací jednotky PR010/T. Zobrazit tyto
informace možno také lokálně zobrazovací jednotce FDU nebo jednotce PR010/T.
Všechny ochranné funkce možno programovat dálkově dialogovou funkcí, implementovanou
do spouště, nebo lokálně konfigurační testovací jednotkou PR010/T, která připojuje séri-
ovému portu přední straně PR223EF. Rychlost vypínání, spolu rychlým přenosem čekacího povelu, umožňuje
blokování většího počtu jističů vytváří globální selektivní řetězec instalaci.
Pomocné napájení elektrické charakteristiky
PR223EF
Pomocné napájení (galvanicky oddělené) 20%
Maximální zvlnění 5%
Záběrný proud ~4A/0,5 ms
Jmenovitý proud ~80 mA
Jmenovitý výkon W
Připojení logického blokovacího obvodu pomocného napájení provedeno přes konektory X3
a X4, umístěné zadní straně spouště.
Pokud spoušť pracuje režimu vlastního napájení:
• spoušť deaktivuje funkci implementuje klasické ochranné funkce, které pak charakterizují
spoušť PR223/DS: G;
• zónová selektivita EFDP není aktivní. Spoušť PR223EF
proto současně dvě vlastnosti, které doposud stály vůči sobě opozici: totiž selektivitu
a rychlost vypnutí.
Pokud jde nastavení proudu nulovém vodič možno nastavit práh ochrany OFF vypnuto),
50% 100% fázového proudu.
Tato funkce umožněna díky algoritmu EFDP (Early Fault Detection and Prevention včasná
detekce prevence poruchy), který dokáže detekovat zkrat úplném začátku.
Spoušť možno napájet přídavného zdroje nebo přímo přes transformátory proudu
(vlastní napájení).
. inter-
locking IL).2
2/38
1SDC210015D0202

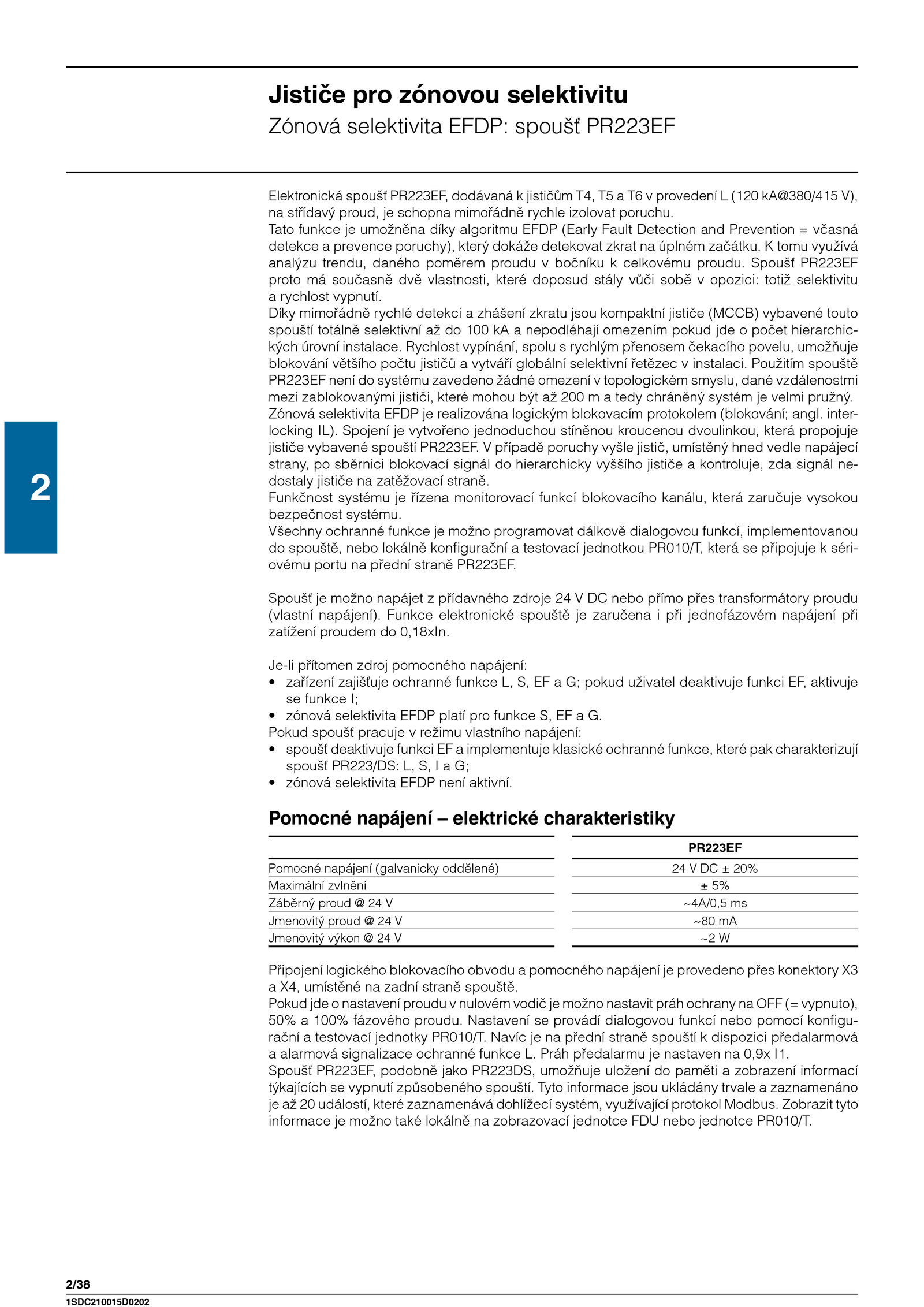

Jističe pro zónovou selektivitu
Zónová selektivita EFDP: spoušť PR223EF
Elektronická spoušť PR223EF, dodávaná jističům T4, provedení (120 kA@380/415 V),
na střídavý proud, schopna mimořádně rychle izolovat poruchu.
Je-li přítomen zdroj pomocného napájení:
• zařízení zajišťuje ochranné funkce pokud uživatel deaktivuje funkci EF, aktivuje
se funkce I;
• zónová selektivita EFDP platí pro funkce G.
Spoušť PR223EF, podobně jako PR223DS, umožňuje uložení paměti zobrazení informací
týkajících vypnutí způsobeného spouští. Tyto informace jsou ukládány trvale zaznamenáno
je událostí, které zaznamenává dohlížecí systém, využívající protokol Modbus.
Zónová selektivita EFDP realizována logickým blokovacím protokolem (blokování; angl. Použitím spouště
PR223EF není systému zavedeno žádné omezení topologickém smyslu, dané vzdálenostmi
mezi zablokovanými jističi, které mohou být 200 tedy chráněný systém velmi pružný. případě poruchy vyšle jistič, umístěný hned vedle napájecí
strany, sběrnici blokovací signál hierarchicky vyššího jističe kontroluje, zda signál ne-
dostaly jističe zatěžovací straně.
Díky mimořádně rychlé detekci zhášení zkratu jsou kompaktní jističe (MCCB) vybavené touto
spouští totálně selektivní 100 nepodléhají omezením pokud jde počet hierarchic-
kých úrovní instalace. tomu využívá
analýzu trendu, daného poměrem proudu bočníku celkovému proudu. Funkce elektronické spouště zaručena při jednofázovém napájení při
zatížení proudem 0,18xIn. Navíc přední straně spouští dispozici předalarmová
a alarmová signalizace ochranné funkce Práh předalarmu nastaven 0,9x I1
