Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 346 z 404







Poznámky redaktora

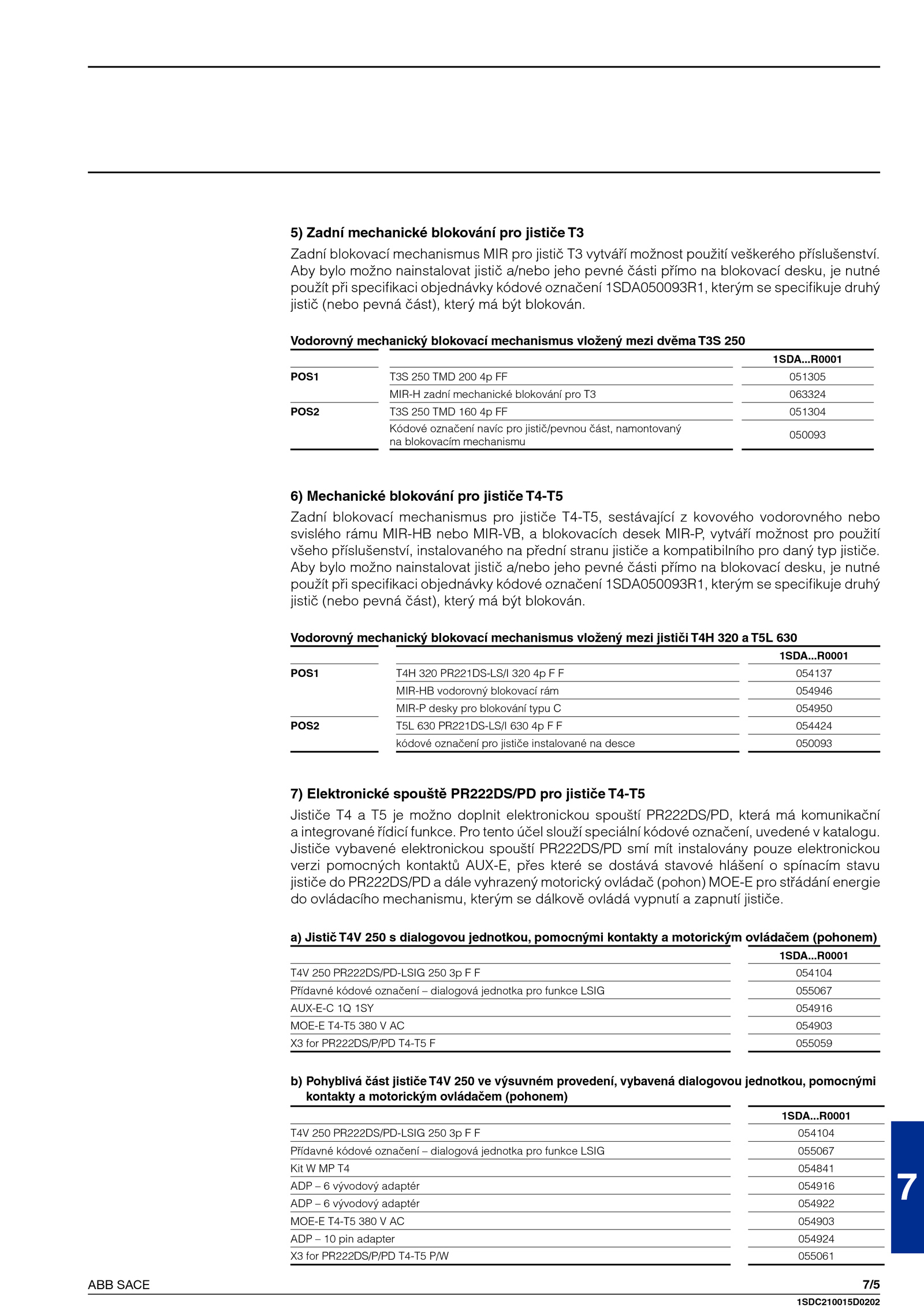

Vodorovný mechanický blokovací mechanismus vložený mezi jističi T4H 320 T5L 630 1SDA..R0001 T4V 250 PR222DS/PD-LSIG 250 054104 Přídavné kódové označení dialogová jednotka pro funkce LSIG 055067 AUX-E-C 1SY 054916 MOE-E T4-T5 380 054903 X3 for PR222DS/P/PD T4-T5 055059 b) Pohyblivá část jističe T4V 250 výsuvném provedení, vybavená dialogovou jednotkou, pomocnými kontakty motorickým ovládačem (pohonem) 1SDA.R0001 POS1 T3S 250 TMD 200 051305 MIR-H zadní mechanické blokování pro 063324 POS2 T3S 250 TMD 160 051304 Kódové označení navíc pro jistič/pevnou část, namontovaný na blokovacím mechanismu 050093 6) Mechanické blokování pro jističe T4-T5 Zadní blokovací mechanismus pro jističe T4-T5, sestávající kovového vodorovného nebo svislého rámu MIR-HB nebo MIR-VB, blokovacích desek MIR-P, vytváří možnost pro použití všeho příslušenství, instalovaného přední stranu jističe kompatibilního pro daný typ jističe.. Vodorovný mechanický blokovací mechanismus vložený mezi dvěma T3S 250 1SDA..R0001 T4V 250 PR222DS/PD-LSIG 250 054104 Přídavné kódové označení dialogová jednotka pro funkce LSIG 055067 Kit 054841 ADP vývodový adaptér 054916 ADP vývodový adaptér 054922 MOE-E T4-T5 380 054903 ADP pin adapter 054924 X3 for PR222DS/P/PD T4-T5 P/W 055061 . Aby bylo možno nainstalovat jistič a/nebo jeho pevné části přímo blokovací desku, nutné použít při specifikaci objednávky kódové označení 1SDA050093R1, kterým specifikuje druhý jistič (nebo pevná část), který být blokován.. Aby bylo možno nainstalovat jistič a/nebo jeho pevné části přímo blokovací desku, nutné použít při specifikaci objednávky kódové označení 1SDA050093R1, kterým specifikuje druhý jistič (nebo pevná část), který být blokován.7 7/5 1SDC210015D0202 ABB SACE 5) Zadní mechanické blokování pro jističe T3 Zadní blokovací mechanismus MIR pro jistič vytváří možnost použití veškerého příslušenství. Jističe vybavené elektronickou spouští PR222DS/PD smí mít instalovány pouze elektronickou verzi pomocných kontaktů AUX-E, přes které dostává stavové hlášení spínacím stavu jističe PR222DS/PD dále vyhrazený motorický ovládač (pohon) MOE-E pro střádání energie do ovládacího mechanismu, kterým dálkově ovládá vypnutí zapnutí jističe.. Pro tento účel slouží speciální kódové označení, uvedené katalogu.R0001 POS1 T4H 320 PR221DS-LS/I 320 054137 MIR-HB vodorovný blokovací rám 054946 MIR-P desky pro blokování typu 054950 POS2 T5L 630 PR221DS-LS/I 630 054424 kódové označení pro jističe instalované desce 050093 7) Elektronické spouště PR222DS/PD pro jističe T4-T5 Jističe možno doplnit elektronickou spouští PR222DS/PD, která komunikační a integrované řídicí funkce.... a) Jistič T4V 250 dialogovou jednotkou, pomocnými kontakty motorickým ovládačem (pohonem) 1SDA
