Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 337 z 404







Poznámky redaktora

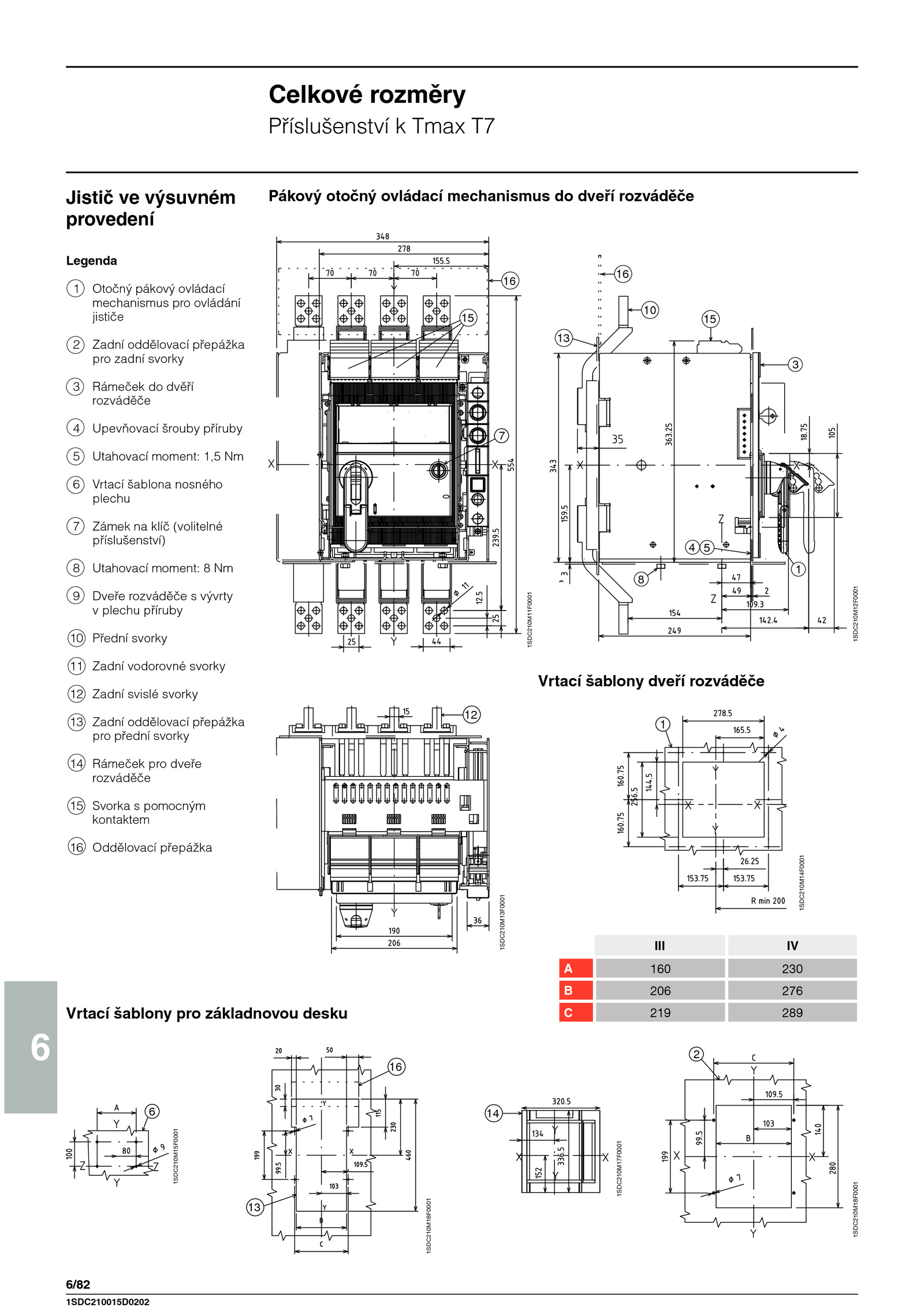

6 6/82 12 6 III IV A 160 230 B 206 276 C 219 289 2 1 14 1SDC210M13F0001 1SDC210M14F0001 1SDC210M15F0001 1SDC210M16F0001 1SDC210M17F0001 1SDC210M18F0001 16 15 7 10 13 15 16 3 4 5 8 1 1SDC210M11F0001 1SDC210M12F0001 16 13 1SDC210015D0202 Jistič výsuvném provedení Vrtací šablony pro základnovou desku Vrtací šablony dveří rozváděče Celkové rozměry Příslušenství Tmax T7 Legenda 1 Otočný pákový ovládací mechanismus pro ovládání jističe 2 Zadní oddělovací přepážka pro zadní svorky 3 Rámeček dvěří rozváděče 4 Upevňovací šrouby příruby 5 Utahovací moment: 1,5 Nm 6 Vrtací šablona nosného plechu 7 Zámek klíč (volitelné příslušenství) 8 Utahovací moment: Nm 9 Dveře rozváděče vývrty v plechu příruby 10 Přední svorky 11 Zadní vodorovné svorky 12 Zadní svislé svorky 13 Zadní oddělovací přepážka pro přední svorky 14 Rámeček pro dveře rozváděče 15 Svorka pomocným kontaktem 16 Oddělovací přepážka Pákový otočný ovládací mechanismus dveří rozváděče
