Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 322 z 404







Poznámky redaktora

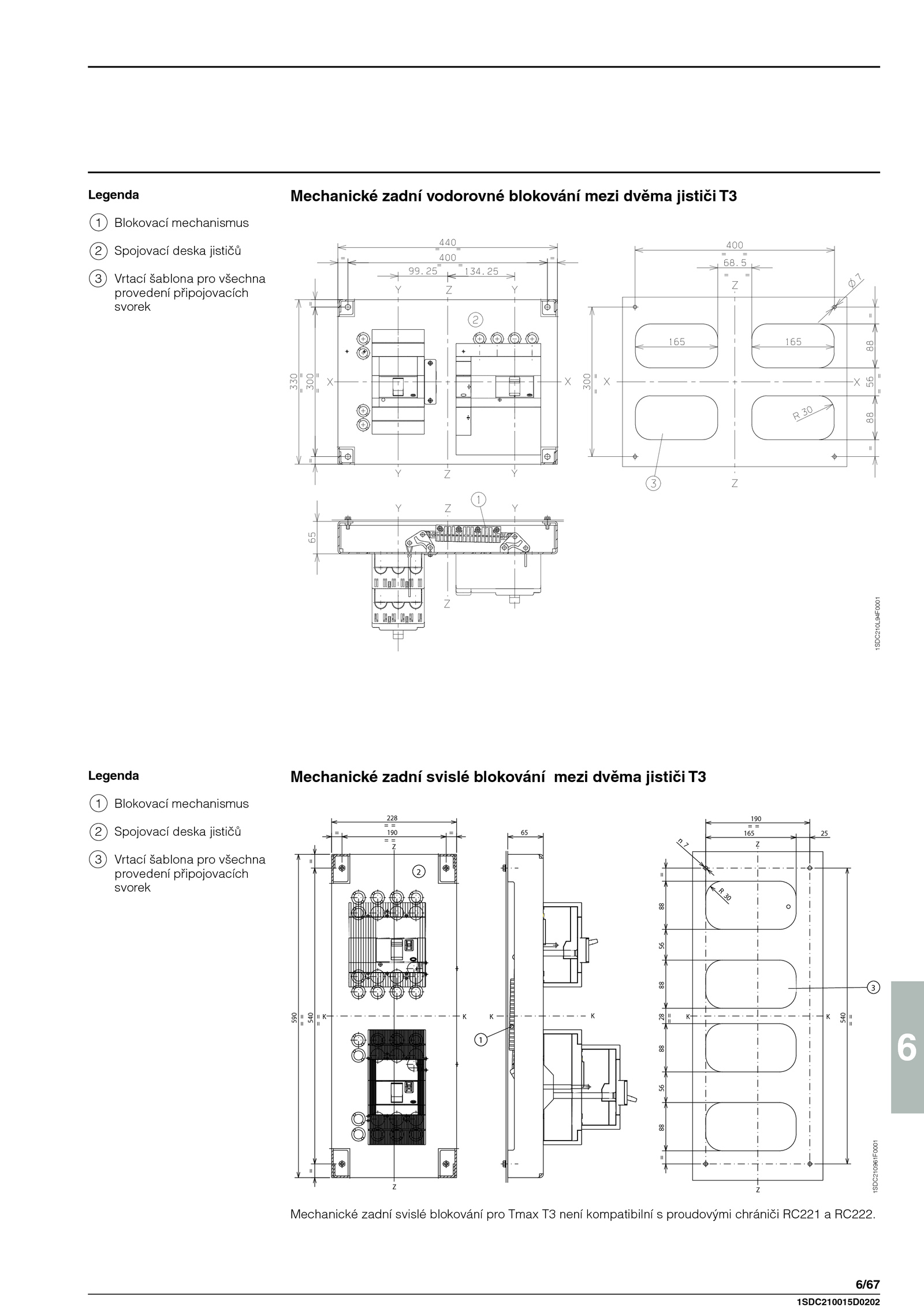

Legenda 1 Blokovací mechanismus 2 Spojovací deska jističů 3 Vrtací šablona pro všechna provedení připojovacích svorek Legenda 1 Blokovací mechanismus 2 Spojovací deska jističů 3 Vrtací šablona pro všechna provedení připojovacích svorek .6 6/67 Z Z K K Z Z K K = 190 = = = 228 = = =540 == = 590 == 65 1 25165 190 = = 540 == =88568828 == 885688= 7 n 30 R 3 2 1SDC210L94F00011SDC210961F0001 1SDC210015D0202 Mechanické zadní vodorovné blokování mezi dvěma jističi T3 Mechanické zadní svislé blokování mezi dvěma jističi T3 Mechanické zadní svislé blokování pro Tmax není kompatibilní proudovými chrániči RC221 RC222
