Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 317 z 404







Poznámky redaktora

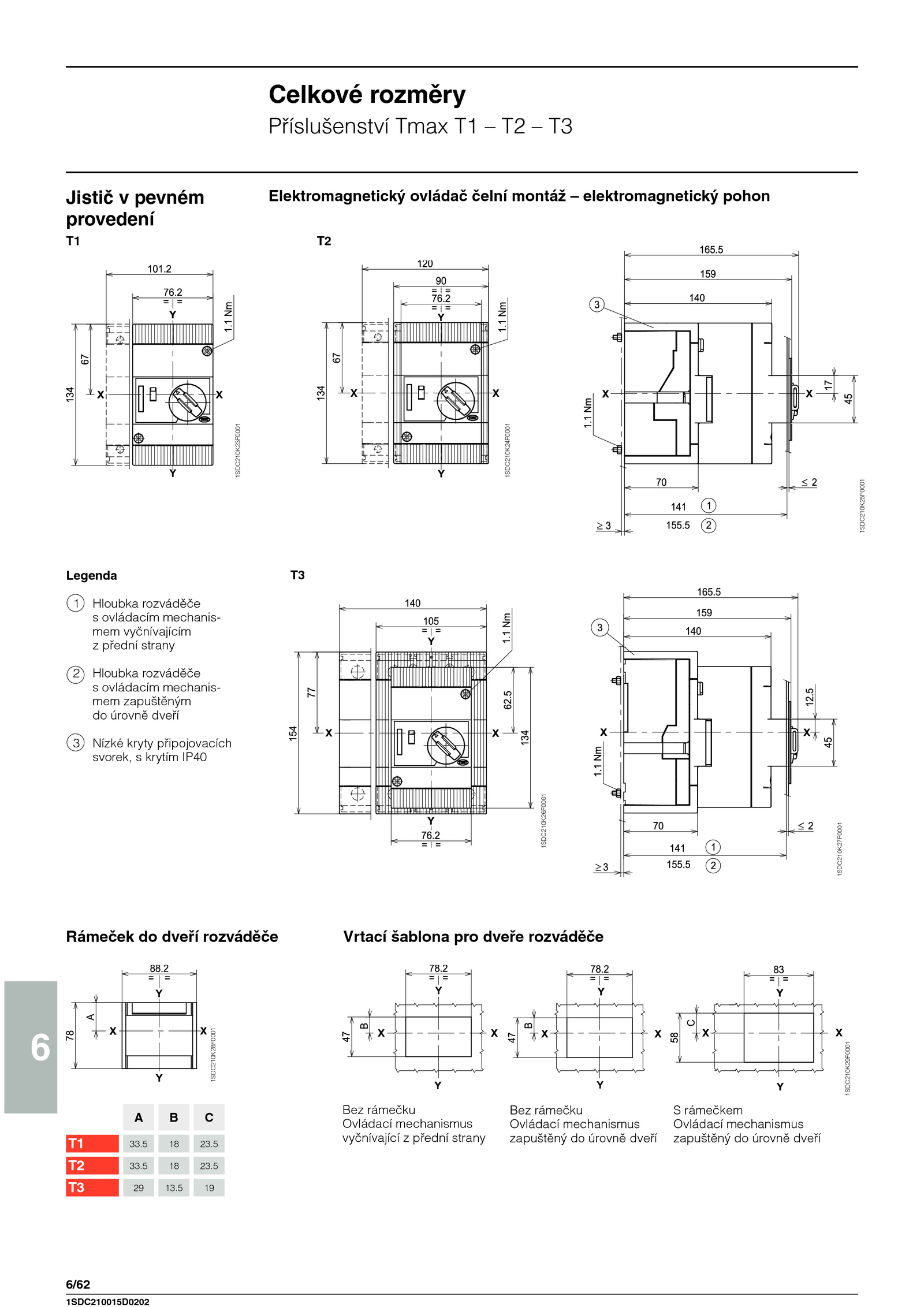

5 T3 13.5 23.5 23.5 19 .5 T2 33.6 6/62 T1 T2 T3 1SDC210K23F0001 1SDC210K24F0001 1SDC210K25F0001 1SDC210K26F0001 1SDC210K27F0001 1SDC210K28F0001 1SDC210K29F0001 A C 1SDC210015D0202 Celkové rozměry Příslušenství Tmax T3 Jistič pevném provedení Rámeček dveří rozváděče Legenda 1 Hloubka rozváděče s ovládacím mechanis- mem vyčnívajícím z přední strany 2 Hloubka rozváděče s ovládacím mechanis- mem zapuštěným do úrovně dveří 3 Nízké kryty připojovacích svorek, krytím IP40 Elektromagnetický ovládač čelní montáž elektromagnetický pohon Vrtací šablona pro dveře rozváděče Bez rámečku Ovládací mechanismus vyčnívající přední strany Bez rámečku Ovládací mechanismus zapuštěný úrovně dveří S rámečkem Ovládací mechanismus zapuštěný úrovně dveříT1 33
