Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 307 z 404







Poznámky redaktora

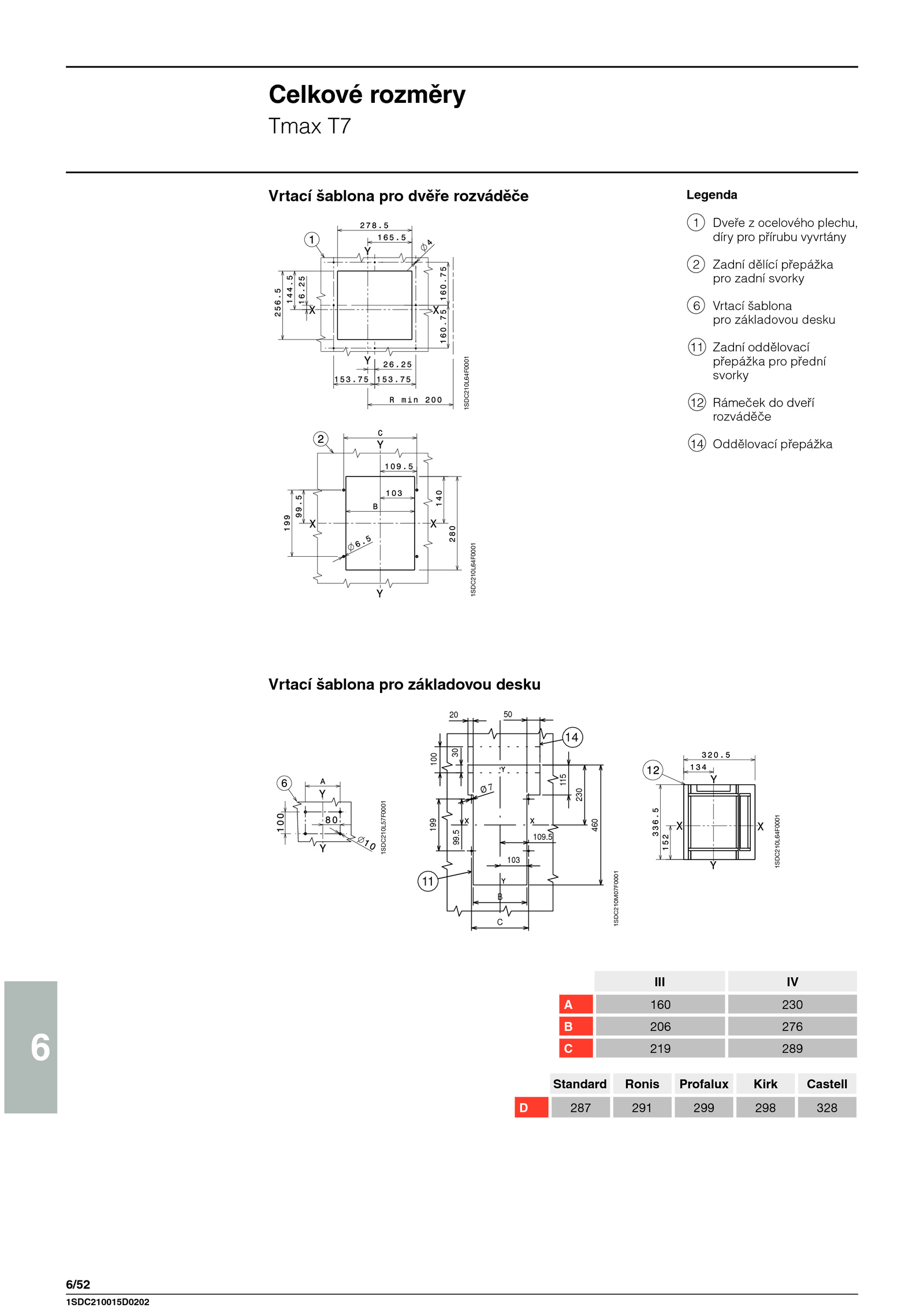

6 6/52 11 14 5020 103 109.5 100 3099.5 199 460 230 115 C B Ø 7 1SDC210L64F0001 1SDC210L64F0001 1SDC210L57F0001 1SDC210M07F0001 1SDC210L64F0001 1SDC210015D0202 Vrtací šablona pro dvěře rozváděče Vrtací šablona pro základovou desku III IV A 160 230 B 206 276 C 219 289 Standard Ronis Profalux Kirk Castell D 287 291 299 298 328 Celkové rozměry Tmax T7 Legenda 1 Dveře ocelového plechu, díry pro přírubu vyvrtány 2 Zadní dělící přepážka pro zadní svorky 6 Vrtací šablona pro základovou desku 11 Zadní oddělovací přepážka pro přední svorky 12 Rámeček dveří rozváděče 14 Oddělovací přepážka
