Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 282 z 404







Poznámky redaktora

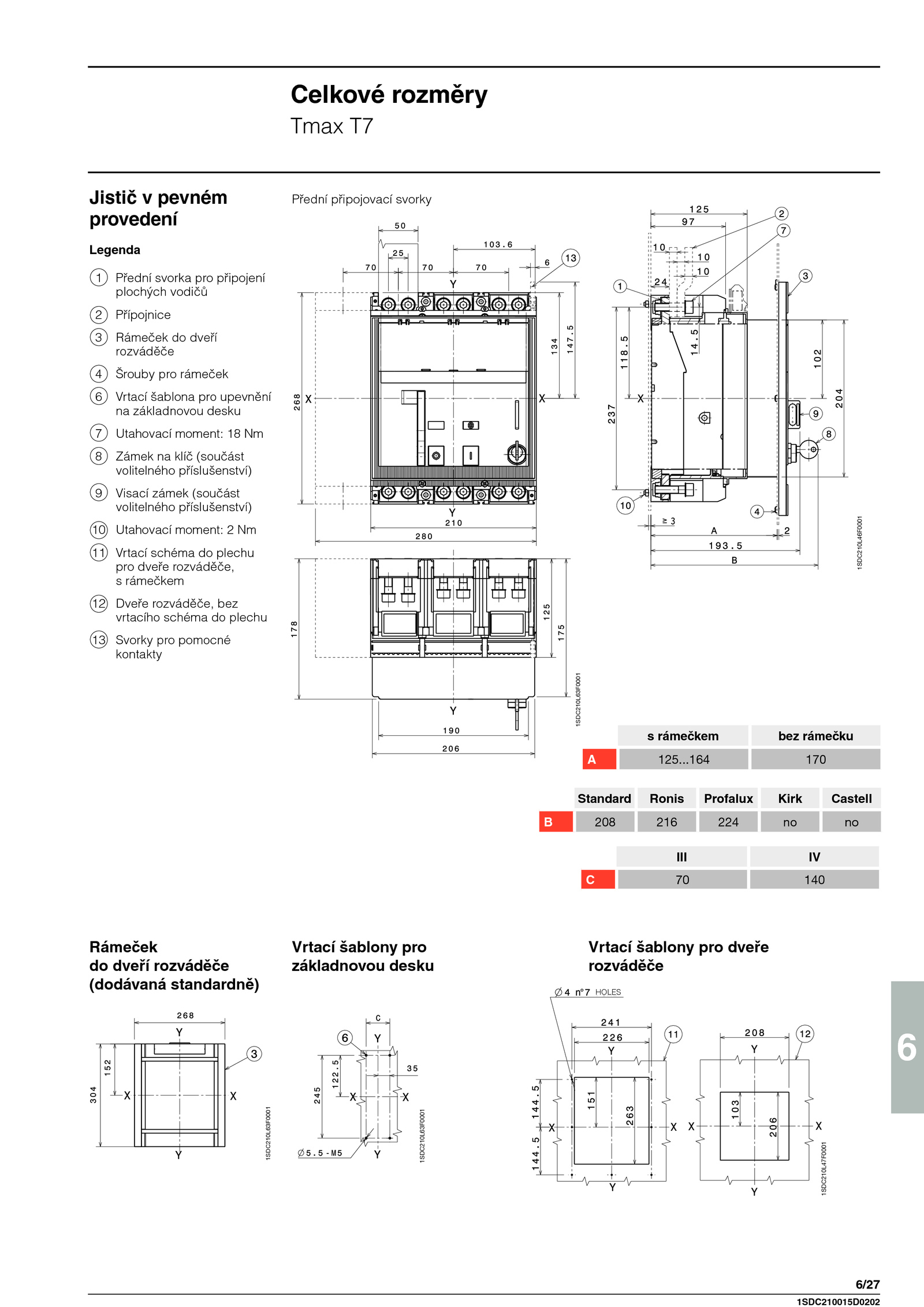

164 170 Rámeček do dveří rozváděče (dodávaná standardně) Vrtací šablony pro základnovou desku Vrtací šablony pro dveře rozváděče Celkové rozměry Tmax T7 HOLES III IV C 140 .6 6/27 1SDC210L47F0001 1SDC210L63F0001 1SDC210L46F0001 1SDC210L63F0001 1SDC210L63F0001 1SDC210015D0202 Jistič pevném provedení Přední připojovací svorky Standard Ronis Profalux Kirk Castell B 208 216 224 no Legenda 1 Přední svorka pro připojení plochých vodičů 2 Přípojnice 3 Rámeček dveří rozváděče 4 Šrouby pro rámeček 6 Vrtací šablona pro upevnění na základnovou desku 7 Utahovací moment: Nm 8 Zámek klíč (součást volitelného příslušenství) 9 Visací zámek (součást volitelného příslušenství) 10 Utahovací moment: Nm 11 Vrtací schéma plechu pro dveře rozváděče, s rámečkem 12 Dveře rozváděče, bez vrtacího schéma plechu 13 Svorky pro pomocné kontakty s rámečkem bez rámečku A 125..
